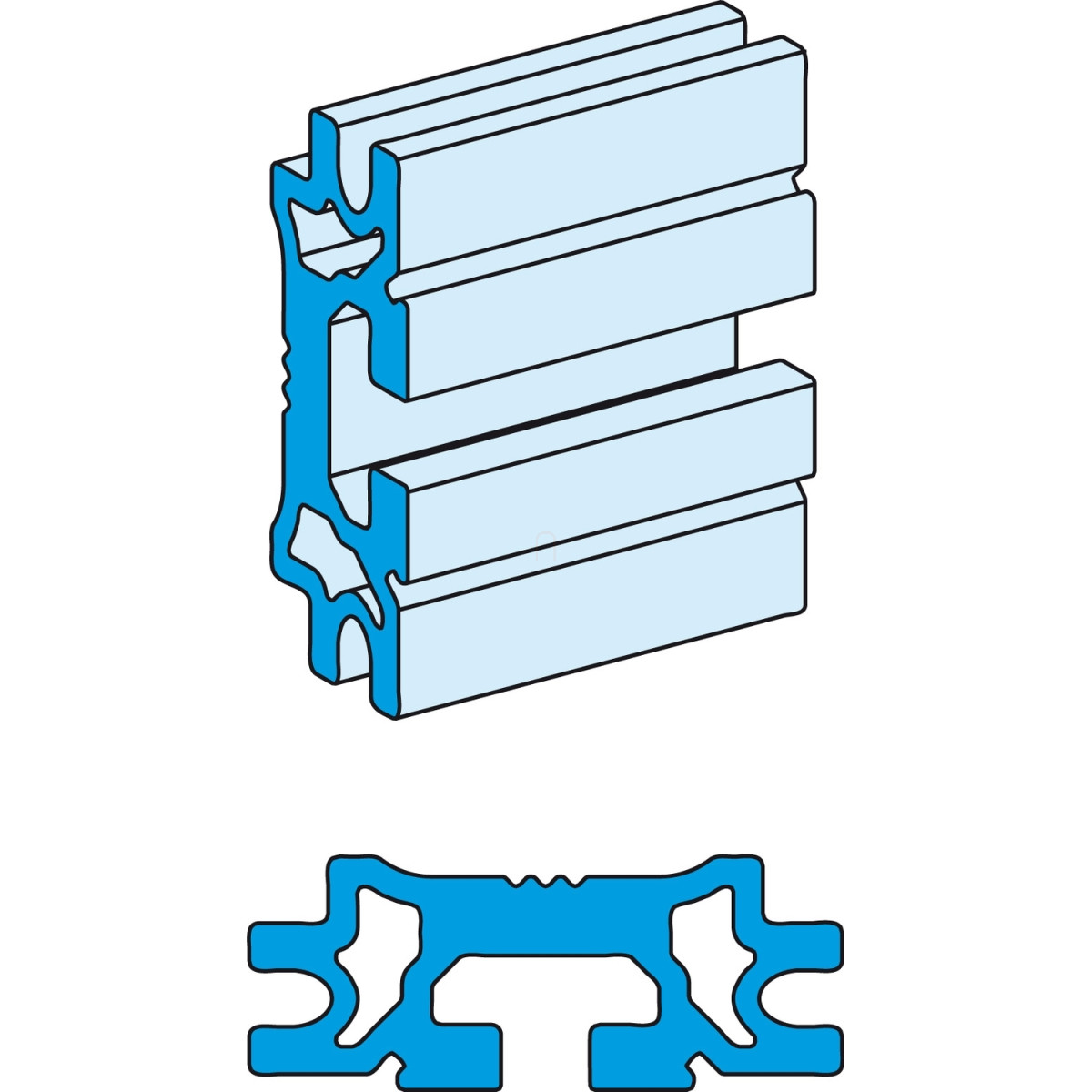

A Schneider Electric Linergy LGYE profile busbar egy professzionális villamos gyűjtősín, amely kifejezetten a PrismaSeT és PrismaSeT P elosztórendszerekhez lett kifejlesztve. Ez a 1250A névleges áramú, 2000 mm hosszú vízszintes gyűjtősín tökéletes választás nagyobb teljesítményigényű ipari és kereskedelmi létesítmények számára.
A Linergy LGYE gyűjtősín rendkívül robusztus kialakítással rendelkezik, amely biztosítja a hosszú élettartamot és a megbízható működést. A termék vízszintes elhelyezésre lett tervezve, és telepíthető felső vagy alsó működési pozícióban egyaránt. Kompatibilis a 650 mm, 650+150 mm szélességű szekrényekkel, valamint 300 mm és 400 mm szélességű szekrényjáratokkal, így rendkívül sokoldalúan alkalmazható különböző méretű elosztórendszerekben.
A Schneider Electric LVS04563 termék kiemelkedő villamos tulajdonságokkal rendelkezik. A 1000 V névleges szigetelési feszültség és a 12 kV névleges lökőfeszültség-állóság (3-as szennyezettségi fok mellett) biztosítja a biztonságos működést még szélsőséges körülmények között is. A gyűjtősín névleges üzemi árama 1250 A, de ez az érték környezeti feltételektől függően változhat. IP31 védelmi szint esetén 35°C-on a megengedett áramerősség 1250 A, míg IP31-nél magasabb védelmi szint esetén 35°C-on 1050 A. A termék kiemelkedő zárlati szilárdságot kínál: vízszintes elhelyezésnél 2 tartóval 50 kA 1 másodpercig, 3 tartóval pedig 60 kA 1 másodpercig.
A Linergy LGYE gyűjtősín műszaki paraméterei impozánsak: 2000 mm hosszúság, 150 mm magasság, 60 mm szélesség és 23 mm mélység, természetes színben. A termék egyszeres t-horonyos csatlakozási típussal rendelkezik, és a szabad csatlakozási pozíció rugalmas telepítést tesz lehetővé. Az ASTA tanúsítvánnyal ellátott gyűjtősín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, ami garantálja a minőséget és a biztonságot. A Schneider Electric Linergy LGYE gyűjtősín kiváló választás minden olyan szakember számára, aki megbízható, nagy teljesítményű elosztórendszert szeretne kiépíteni.
Schneider Electric PrismaSeT - LVS04563 -Linergy Evolution vízszintes gyűjtősín 1250A műszaki adatok
Fő tulajdonságok
Termékcsalád: Linergy
Termékkategória: Profilsín
Terméknév: Linergy LGYE
Kompatibilitás: PrismaSeT és PrismaSeT P elosztószekrény
Tartozék kategória: Gyűjtősín kiegészítő
Gyűjtősín leírás: Linergy
Mennyiség csomagban: 1 db
Telepítési jellemzők
Telepítési irány: Vízszintes, felső vagy alsó működési pozíció
Telepítés leírása: Szekrény - 650 mm szélesség, Szekrény - 650+150 mm szélesség, Szekrénycsatorna - 300 mm szélesség, Szekrénycsatorna - 400 mm szélesség
Villamos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (3-as szennyezettségi fok)
Névleges üzemi áram [Ie]: 1250 A
Névleges rövid idejű zárlati áram [Icw]: 50 kA (1 s) 2 tartó esetén (vízszintes helyzetben), 60 kA (1 s) 3 tartó esetén (vízszintes helyzetben)
Megengedett áram: 1250 A 35°C-on: <= IP31, 1050 A 35°C-on: > IP31
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 60 mm
Mélység: 23 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyszeres T-horony
Csatlakozási távolság: Szabad csatlakozási pozíció
Szabványok
Szabvány megfelelőség: IEC 61439-1, IEC 61439-2
Terméktanúsítvány: ASTA
