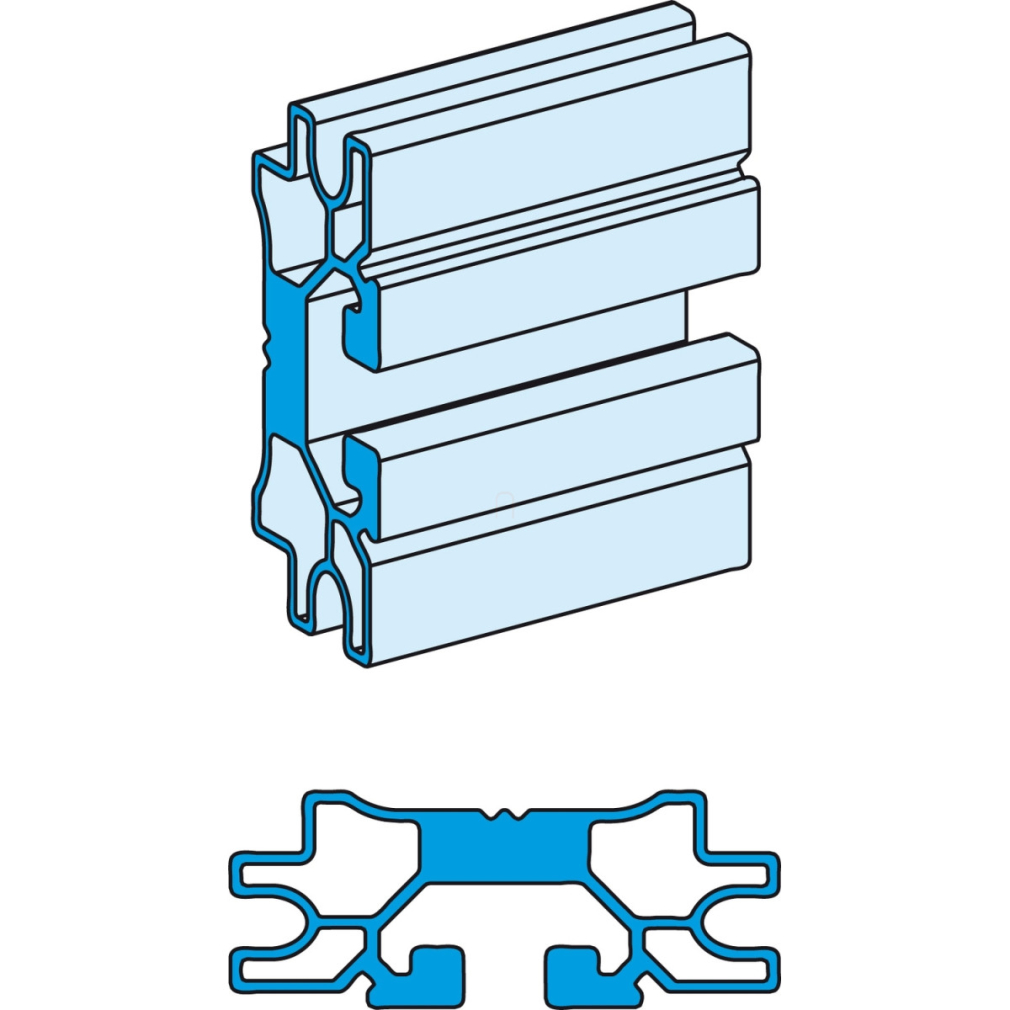

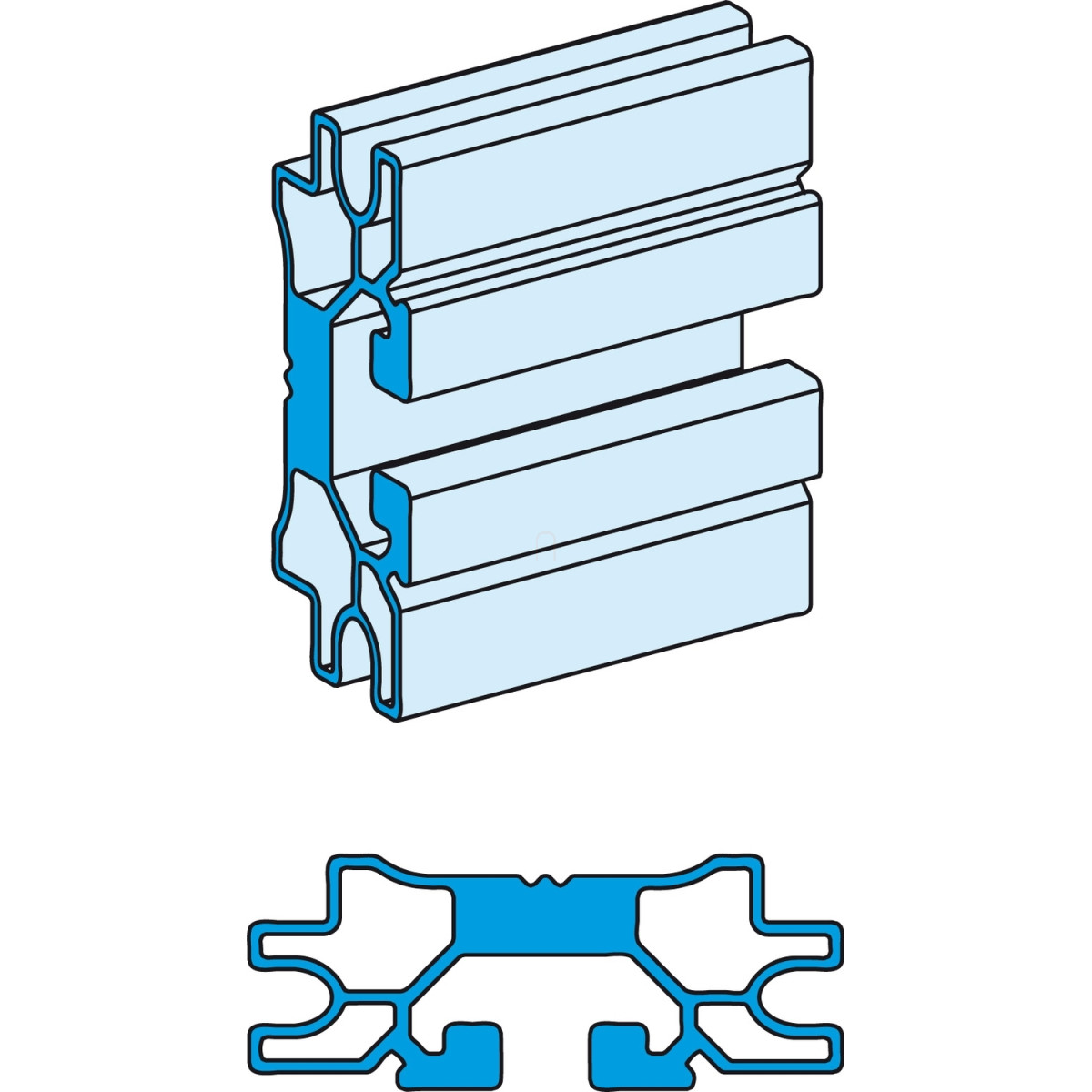

A Schneider Electric Linergy LGYE profilsínjei a modern villamosenergia-elosztó rendszerek alapvető elemeit képezik, melyek kiváló teljesítményt és megbízhatóságot biztosítanak ipari és kereskedelmi alkalmazásokban. Az LVS04562 cikkszámú, 1000A terhelhetőségű, 2000 mm hosszúságú vízszintes gyűjtősín kifejezetten a PrismaSeT P elosztószekrényekhez lett tervezve, így tökéletes kompatibilitást nyújt a Schneider Electric rendszereivel.
A Linergy LGYE gyűjtősínek természetes színű kivitelben készülnek, és speciális, T-hornyos csatlakozási rendszerrel rendelkeznek, amely rugalmas pozicionálást tesz lehetővé a különböző alkalmazásokhoz. A sín szabad csatlakozási pozíciókat biztosít, így a telepítés során maximális rugalmasságot kínál. A termék 1000 V névleges szigetelési feszültséggel és 12 kV lökőfeszültség-állósággal rendelkezik, 3-as szennyezettségi fokozat mellett.
A Linergy LGYE profilsín kiemelkedő rövidzárlati teljesítménnyel büszkélkedhet: 40 kA 1 másodpercig, 2 tartókonzol mellett, vízszintes pozícióban. A névleges üzemi árama 1000 A, amely a hőmérséklet és a védettségi szint függvényében változhat: IP31 vagy alacsonyabb védettségi szint esetén 35°C-on 1000 A, míg IP31 feletti védettségi szintnél ugyanezen a hőmérsékleten 850 A. Az LVS04562 modell különböző széles méretű elosztószekrényekbe telepíthető: 650 mm, 650+150 mm széles szekrényekbe, valamint 300 mm és 400 mm széles kábelcsatornákba.
A termék méretei precízen tervezettek a hatékony telepítés érdekében: 2000 mm hosszúság, 150 mm magasság, 60 mm szélesség és 23 mm mélység. A Linergy LGYE profilsín megfelelőségét nemzetközi szabványok biztosítják, mint az IEC 61439-1 és IEC 61439-2, valamint rendelkezik ASTA termék tanúsítvánnyal is. A Schneider Electric LVS04562 Linergy LGYE gyűjtősín ideális választás minden olyan professzionális alkalmazáshoz, ahol a magas megbízhatóság, tartósság és kiváló teljesítmény alapkövetelmény az energiaelosztásban.
Schneider Electric PrismaSeT - LVS04562 -Linergy Evolution vízszintes gyűjtősín 1000A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Termék neve: Linergy LGYE
Terméktípus: Profilsín
Cikkszám: LVS04562
Kompatibilitás: PrismaSeT P elosztószekrény
Tartozék kategória: Síntartozék
Műszaki specifikációk
Telepítési irány: Vízszintes, működési pozíció: felül vagy alul
Telepítési leírás: Alkalmazható 650 mm, 650+150 mm széles szekrényekbe, valamint 300 mm és 400 mm széles kábelcsatornákba
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áram [Ie]: 1000 A
Névleges rövididejű zárlati áram [Icw]: 40 kA (1 s) 2 tartó esetén (vízszintes pozíció)
Megengedett áram: 1000 A 35 °C-on: <= IP31 védettségnél
850 A 35 °C-on: > IP31 védettségnél
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 60 mm
Mélység: 23 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyszeres T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok
Megfelelőség: IEC 61439-1, IEC 61439-2
Termék tanúsítvány: ASTA
