A Schneider Electric LVS04561 cikkszámú Linergy LGYE profil gyűjtősín egy kiváló minőségű, professzionális megoldás az ipari és kereskedelmi villamos elosztórendszerek számára. Ez a 800A névleges áramerősségű, vízszintes telepítésre tervezett gyűjtősín tökéletes választás a PrismaSeT P szekrényrendszerekkel való használatra, különösen ahol megbízható és nagy teljesítményű áramátvitelre van szükség.

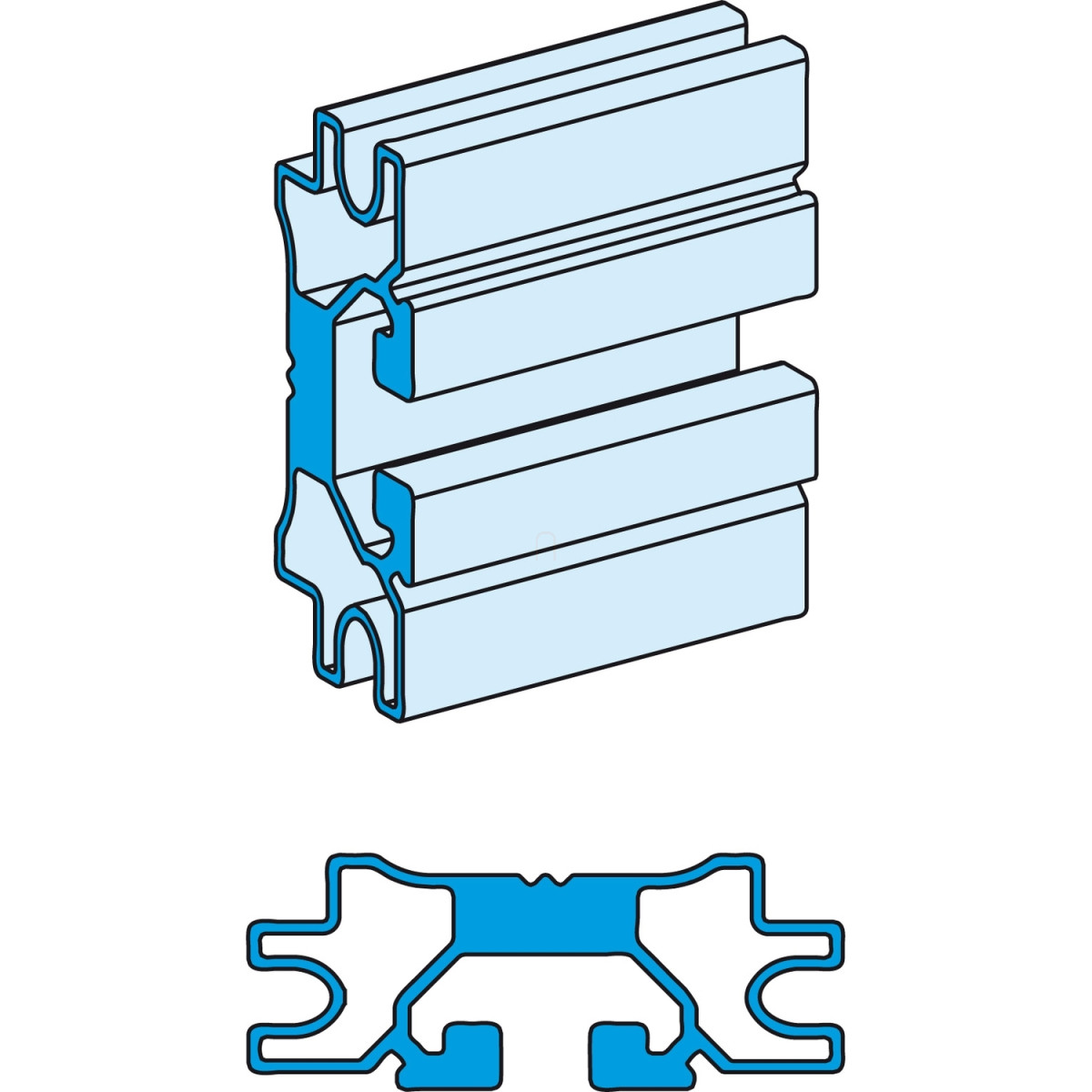

A Linergy LGYE profil gyűjtősín számos előnyös tulajdonsággal rendelkezik, amelyek kiemelkedő teljesítményt biztosítanak a villamos elosztórendszerekben. A 2000 mm hosszúságú, természetes színű gyűjtősín 150 mm magassággal, 60 mm szélességgel és 23 mm mélységgel rendelkezik. A termék különlegessége a szabadon választható csatlakozási pozíciót biztosító egyes T-hornyos kialakítás, amely nagyobb rugalmasságot tesz lehetővé a telepítés során. A gyűjtősín vízszintesen telepíthető, felső vagy alsó működési pozícióban, és kompatibilis a 650 mm, 650+150 mm szélességű szekrényekkel, valamint a 300 mm és 400 mm szélességű szekrénycsatornákkal.
A Linergy LGYE gyűjtősín kiváló elektromos jellemzőkkel rendelkezik, beleértve az 1000 V névleges szigetelési feszültséget és a 12 kV névleges impulzus-állóképességi feszültséget (3-as szennyezettségi fok mellett). A termék 800A névleges üzemi áramerősséggel rendelkezik, és képes elviselni 30 kA rövidzárlati áramot 1 másodpercig (2 tartóval, vízszintes helyzetben). A megengedett áramerősség 35°C-on IP31 védelmi fokozatig 800A, IP31 feletti védelmi fokozat esetén pedig 680A. Az LVS04561 gyűjtősín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a termék minőségét és megfelelőségét a legszigorúbb ipari előírásoknak.
A Schneider Electric Linergy LGYE gyűjtősín ideális választás villanyszerelők, villamosmérnökök és rendszerintegrátorok számára, akik megbízható, nagy teljesítményű és rugalmas villamos elosztási megoldásokat keresnek ipari, kereskedelmi vagy kritikus infrastruktúra-alkalmazásokhoz. Az LVS04561 cikkszámú termék egyszerűen telepíthető, és hosszú élettartamot biztosít még a legigényesebb alkalmazásokban is. A termék halogenmentességével, valamint PVC- és szilikonmentes kialakításával a modern, környezettudatos elvárásoknak is megfelel.
Schneider Electric PrismaSeT - LVS04561 -Linergy Evolution vízszintes gyűjtősín 800A műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméktípus: Profil gyűjtősín
Terméknév: Linergy LGYE
Kompatibilitás: PrismaSeT PrismaSeT P szekrény
Kategória: Gyűjtősín tartozék
Mennyiség csomagonként: 1 db
Telepítési adatok
Telepítési irány: Vízszintes, működési helyzet: felső
Vízszintes, működési helyzet: alsó
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Szekrénycsatorna - szélesség 300 mm
Szekrénycsatorna - szélesség 400 mm
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges impulzus-állóképességi feszültség [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áramerősség [Ie]: 800 A
Névleges rövid idejű határáram [Icw]: 30 kA (1 s) 2 tartó esetén (vízszintes helyzetben)
Megengedett áramerősség: 800 A 35 °C-on: <= IP31
680 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 60 mm
Mélység: 23 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyes T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Megfelelőség
Szabványok: IEC 61439-2
IEC 61439-1
Termék tanúsítványok: ASTA
