A Schneider Electric által gyártott Linergy LGYE profilú gyűjtősín (LVS04560) a modern és megbízható árameloszlási infrastruktúra nélkülözhetetlen eleme. Ez a 630A névleges áramú, vízszintes szerelésre tervezett gyűjtősín ideális megoldás a PrismaSeT P elosztórendszerekhez, biztosítva a hatékony és biztonságos villamos energia elosztást különböző ipari és kereskedelmi alkalmazásokhoz.
A Linergy LGYE gyűjtősín kiemelkedő műszaki paraméterei teszik különösen alkalmassá nagy megbízhatóságú villamos rendszerekhez. 1000V névleges szigetelési feszültséggel és 12kV névleges lökőfeszültség-állósággal rendelkezik 3-as szennyezettségi fokozat mellett. Rövidzárlati szilárdságát a 30kA 1 másodperces névleges zárlati áram jellemzi, ami két támasztóelem esetén, vízszintes pozícióban érhető el. A termék változó megengedett áramértékekkel bír a védelmi szinttől függően: IP31 vagy alacsonyabb védettségi szint esetén 630A, míg IP31-nél magasabb védettség esetén 530A értéket garantál 35°C környezeti hőmérsékleten.

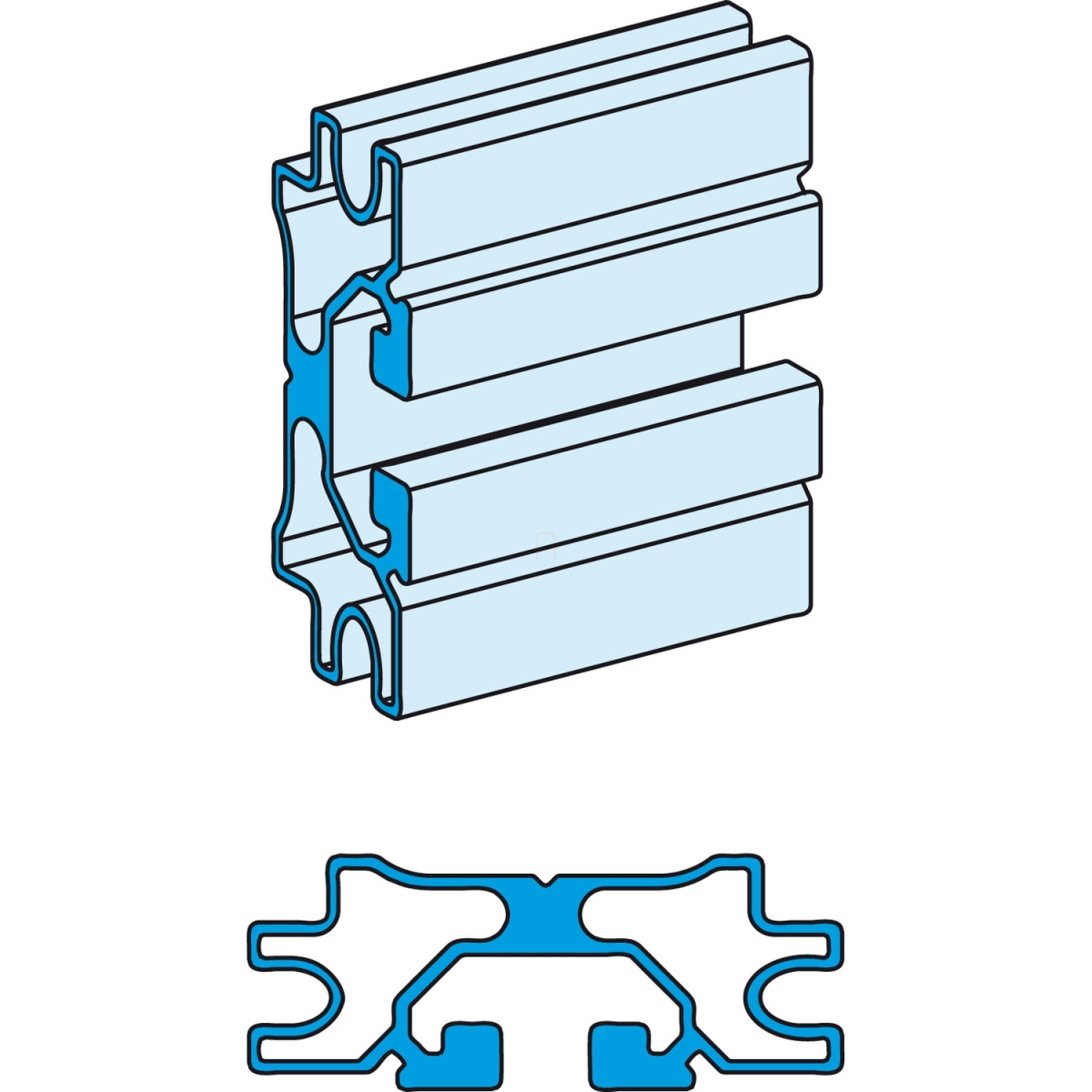

A Linergy LGYE gyűjtősín egyedülálló kialakítással rendelkezik, amely lehetővé teszi a rugalmas alkalmazhatóságot. Hossza 2000 mm, szélessége 60 mm, magassága 150 mm, mélysége pedig 23 mm. A termék természetes színű, ezzel is illeszkedve a kapcsolószekrények belső kialakításához. Az egyszeres T-hornyú csatlakozási kialakítás és a szabad csatlakozási pozíciók lehetővé teszik a különböző funkcionális modulok, leágazások rugalmas elhelyezését. A gyűjtősín a PrismaSeT P szekrényrendszer különböző szélességű változataihoz alkalmazható: 650 mm, 650+150 mm, valamint 300 mm és 400 mm szélességű vezetékcsatornákhoz. Telepítési iránya vízszintes, a működési pozíció lehet felső vagy alsó.
A Linergy LGYE gyűjtősín megfelel a szigorú nemzetközi szabványoknak, úgymint az IEC 61439-1 és IEC 61439-2, valamint rendelkezik ASTA terméktanúsítvánnyal is. Ez a szabványoknak való megfelelőség garantálja a termék biztonságos működését a legkülönbözőbb villamos elosztórendszerekben. Az LVS04560 cikkszámú gyűjtősín ideális választás olyan szakembereknek, akik a megbízható és hatékony villamos energia elosztást helyezik előtérbe, különösen olyan alkalmazásoknál, ahol a biztonságos üzemelés és a rugalmas kiépíthetőség alapvető követelmény.
Schneider Electric PrismaSeT - LVS04560 -Linergy Evolution vízszintes gyűjtősín 630A műszaki adatok
Termék alapadatok
Termékcsalád: Linergy
Termék típusa: Profilú gyűjtősín
Termék megnevezése: Linergy LGYE
Kompatibilis rendszer: PrismaSeT P elosztószekrény
Kategória: Gyűjtősín kiegészítő
Telepítési és fizikai jellemzők
Telepítési irány: Vízszintes, felső vagy alsó működési pozícióban
Telepítési lehetőségek:
- 650 mm széles szekrényben
- 650+150 mm széles szekrényben
- 300 mm széles vezetékcsatornában
- 400 mm széles vezetékcsatornában
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 60 mm
Mélység: 23 mm
Szín: Természetes
Csatlakozás típusa: Egyszeres T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (3-as szennyezettségi fok)
Névleges üzemi áram [Ie]: 630 A
Névleges rövid idejű zárlati áram [Icw]: 30 kA (1 s) 2 tartó esetén (vízszintes helyzetben)
Megengedett áramerősség:
- 630 A 35 °C-on: <= IP31 védettség esetén
- 530 A 35 °C-on: > IP31 védettség esetén
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítvány: ASTA
