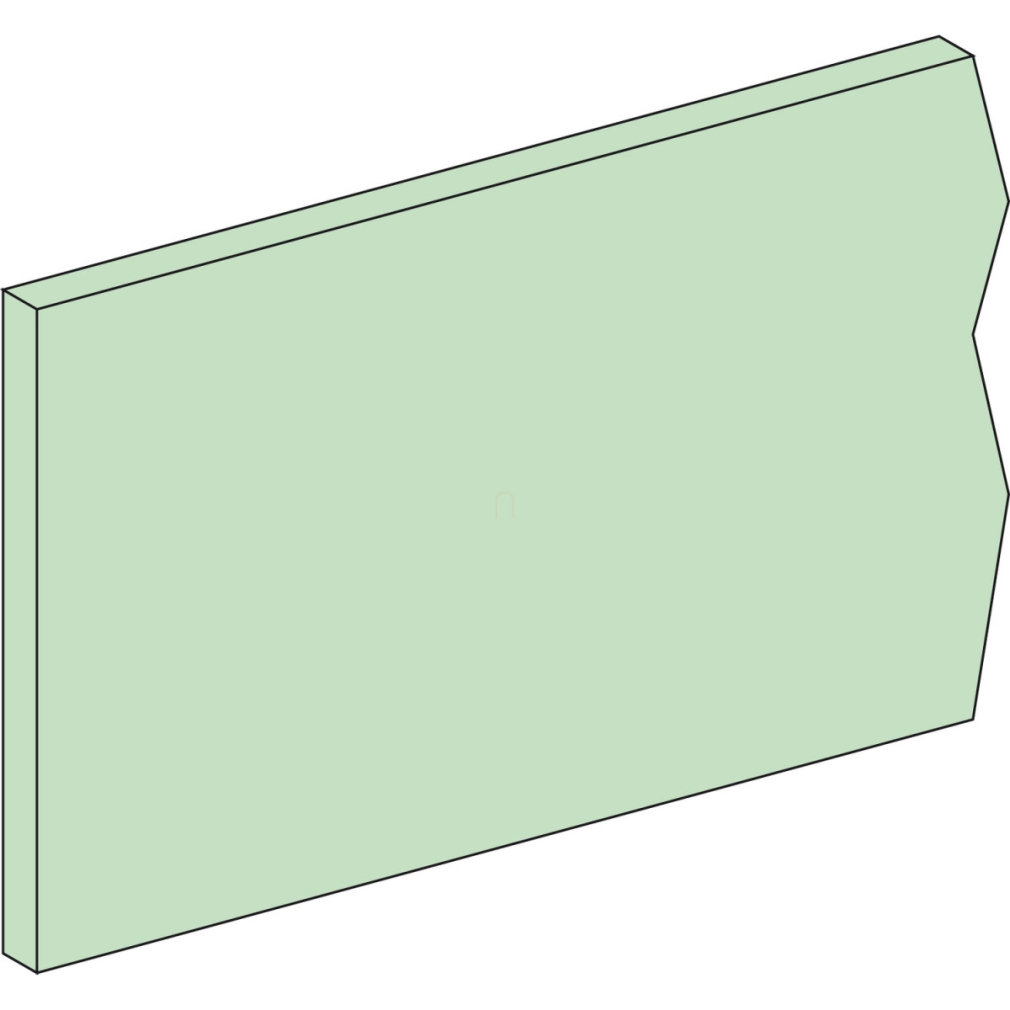

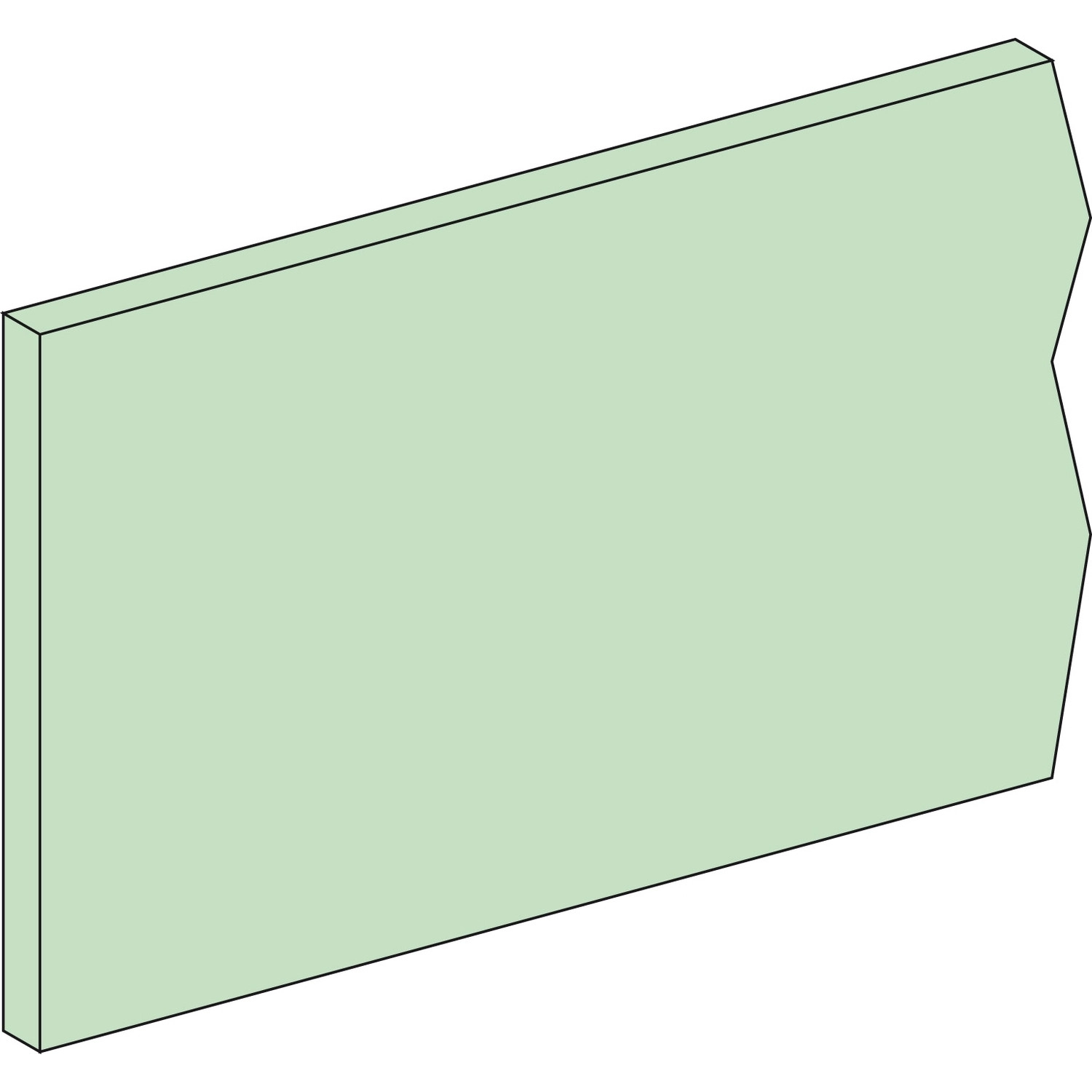

A Schneider Electric Linergy BS termékcsaládba tartozó LVS04552 cikkszámú, lapos kivitelű sín ideális megoldás nagy áramterhelésű elosztóberendezések számára. Ez a 120x10 mm keresztmetszetű, 2000 mm hosszú vízszintes gyűjtősín 1880 A névleges üzemi áramerősség mellett is megbízhatóan működik 35 °C környezeti hőmérsékleten. A termék különösen alkalmas PrismaSeT és PrismaSeT P típusú elosztószekrényekbe való beépítésre, ahol kritikus fontosságú a biztonságos áramvezetés és a megfelelő mechanikai stabilitás.
A Linergy BS sínt kifejezetten úgy tervezték, hogy különböző beépítési helyzetekben is használható legyen: telepíthető vertikálisan oldalirányú működési pozícióval, valamint horizontálisan felső vagy alsó működési pozícióval. Az elhelyezés rugalmassága révén kompatibilis 650 mm, 650+150 mm szélességű szekrényekkel, valamint 300 mm és 400 mm szélességű szekrény vezetékcsatornákkal is. A termék természetes színű, furatmentes kivitelben készül, ami megkönnyíti a későbbi csatlakoztatást és módosításokat.
A gyűjtősín kiemelkedő villamos jellemzőkkel rendelkezik. Két tartóval történő horizontális elhelyezés esetén 60 kA, három tartóval 85 kA 1 másodperces zárlati szilárdságot biztosít. IP31-es vagy annál alacsonyabb védettségi fokozat esetén 1880 A, IP31-nél magasabb védettségi fokozat esetén pedig 1670 A maximális megengedett áramerősséget képes kezelni. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a magas minőséget és a megbízhatóságot.
A Schneider Electric LVS04552 sínt olyan ipari létesítményekbe, kereskedelmi épületekbe és infrastrukturális projektekbe ajánljuk, ahol elengedhetetlen a nagy teljesítményű és biztonságos árameloszlás. A 21,9 kg nettó tömegű, robosztus kivitelű termék hosszú élettartamot és problémamentes üzemeltetést biztosít. Az ipari alkalmazások széles körében, például gyártóüzemekben, adatközpontokban vagy energiaelosztó állomásokon is kiválóan alkalmazható, ahol kritikus fontosságú a megbízható áramellátás folyamatos biztosítása.
Schneider Electric PrismaSeT - LVS04552 -Vízszintes sín, 120x10mm műszaki adatok
Termék főbb jellemzői
Termékcsalád: Linergy
Terméktípus: Busbar (Gyűjtősín)
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Sín leírás: Lapos kivitelű
Mennyiség: 1 db/szett
Telepítési adatok
Beépítési irány: Vertikális, oldalsó működési pozíció
Horizontális, felső működési pozíció
Horizontális, alsó működési pozíció
Telepítési leírás: Szekrény - 650 mm széles
Szekrény - 650 + 150 mm széles
Szekrény vezetékcsatorna - 300 mm széles
Szekrény vezetékcsatorna - 400 mm széles
Elektromos jellemzők
Névleges üzemi áramerősség: 1880 A 35 °C-on
Névleges rövid idejű zárlati áram:
60 kA (1 s) 2 tartóval (horizontális pozíció)
85 kA (1 s) 3 tartóval (horizontális pozíció)
40 kA (1 s) (horizontális pozíció)
85 kA (1 s) 2 tartóval (horizontális pozíció)
50 kA (1 s) (horizontális pozíció)
Megengedett áramerősség:
1880 A 35 °C-on: <= IP31
1670 A 35 °C-on: > IP31
Fizikai jellemzők
Sín keresztmetszete: 120 x 10 mm
Hosszúság: 2000 mm
Szélesség: 120 mm
Vastagság: 10 mm
Nettó tömeg: 21,9 kg
Szín: Natúr
Sín csatlakozás típusa: Furat nélküli
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
