A Schneider Electric Linergy BS termékcsaládba tartozó LVS04548 cikkszámú sínek professzionális áramátviteli megoldást kínálnak ipari és nagykereskedelmi villamossági rendszerekhez. Ez a vízszintes elhelyezésű, lapos kivitelű gyűjtősín különösen alkalmas PrismaSeT P kapcsolószekrényekbe történő beépítésre, ahol a nagy áramterhelhetőség és a megbízható teljesítmény alapvető követelmény.
A 80x10 mm keresztmetszetű, 2000 mm hosszú, natúr színű sínek kifejezetten 1800 amper névleges üzemi áramerősség kezelésére készültek, 35°C környezeti hőmérséklet mellett. A maximális teljesítmény kihasználásához figyelembe kell venned, hogy IP31 védettség alatt a teljes 1800 A áramerősség elérhető, míg IP31 feletti védelmi szint esetén a megengedett áramerősség 1600 A-re csökken. A termék impozáns rövidzárlati szilárdsággal rendelkezik: 40 kA (1 s) 2 tartó esetén, 65 kA (1 s) 3 tartó alkalmazásával, valamint 75 kA (1 s) 4 tartó felszerelésével.
Az LVS04548 gyűjtősín kiválóan beépíthető különböző méretű szekrényekbe és csatornákba, beleértve a 650 mm, 650+150 mm szélességű szekrényeket, valamint a 300 mm és 400 mm szélességű vezetékcsatornákat. Ez a sokoldalúság lehetővé teszi a villamos tervezők számára, hogy a sínt különféle méretű elosztószekrényekbe integrálják, így optimalizálva a rendelkezésre álló teret. Az IEC 61439-1 és IEC 61439-2 szabványoknak való megfelelés és az ASTA tanúsítás biztosítja, hogy a termék megfelel a legszigorúbb nemzetközi biztonsági és minőségi előírásoknak.

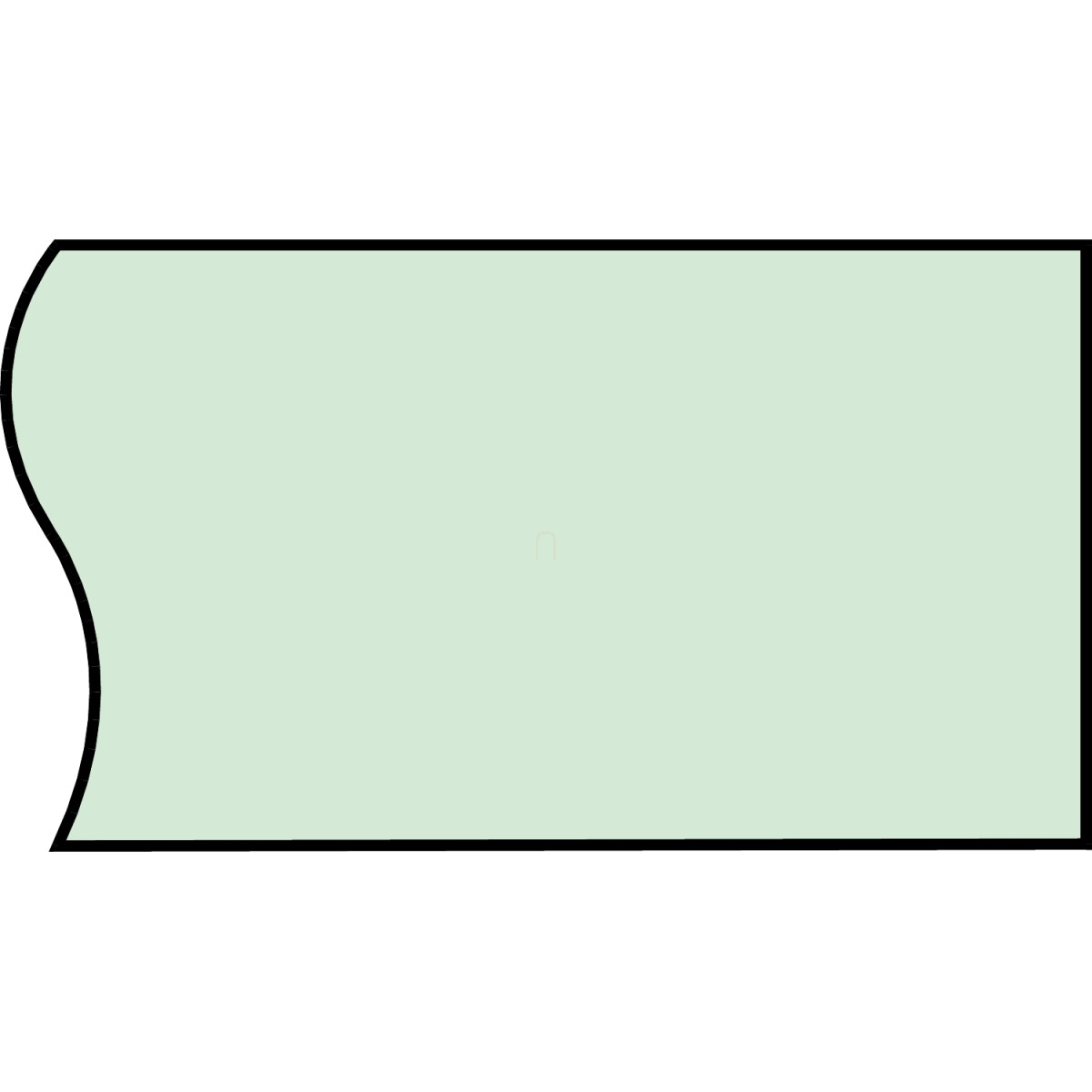

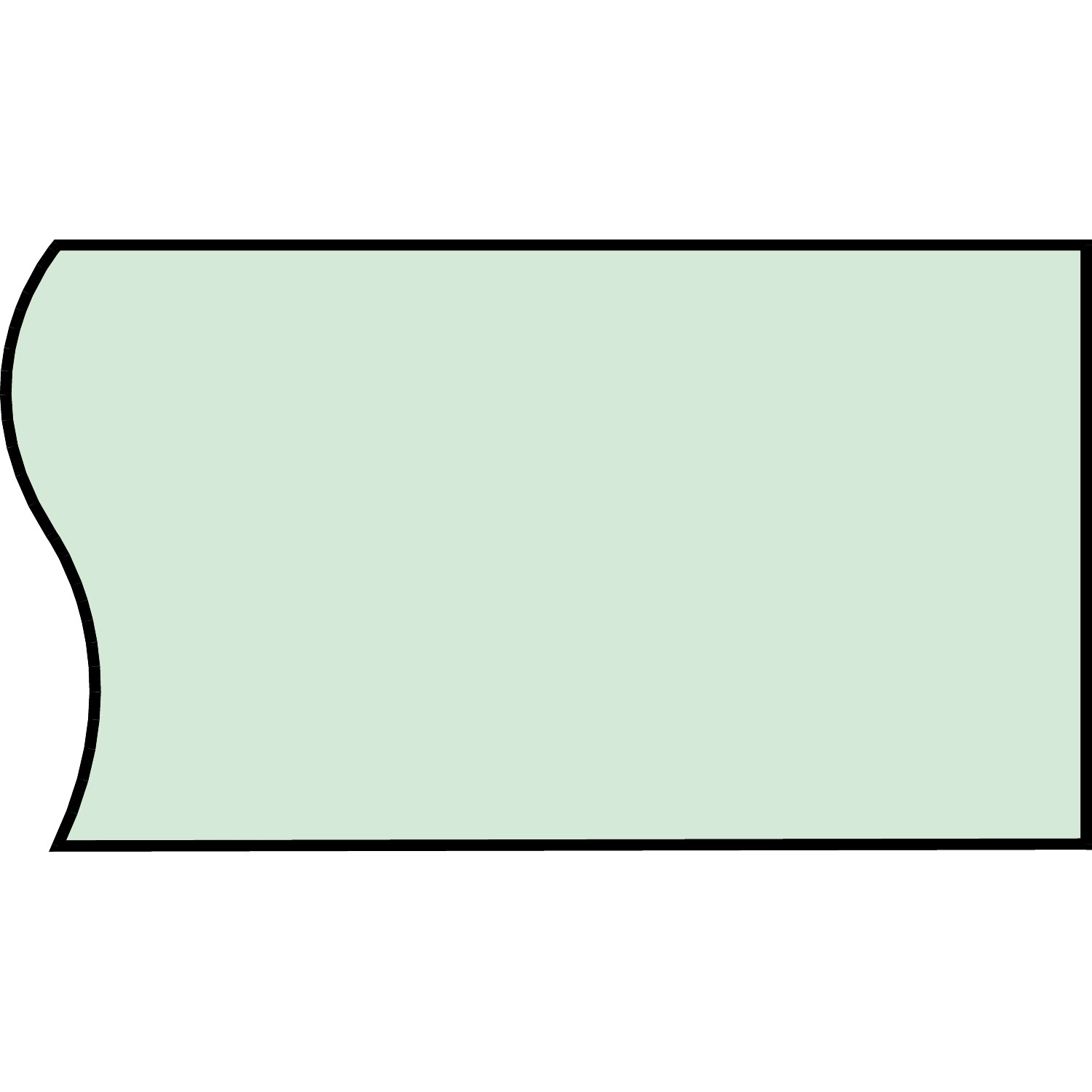

Schneider Electric PrismaSeT - LVS04548 -Vízszintes lapos sín, 80x10mm műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Termékcsalád neve: Linergy BS
Terméktípus: Gyűjtősín
Kompatibilitás: PrismaSeT PrismaSeT P szekrény
Sín leírása: Lapos sín
Mennyiség készletenként: 1 darab
Telepítési információk
Beszerelési irány: Vízszintes, működési pozíció: felül vagy alul
Telepítési lehetőségek:
- Szekrény - szélesség 650 mm
- Szekrény - szélesség 650 + 150 mm
- Szekrénycsatorna - szélesség 300 mm
- Szekrénycsatorna - szélesség 400 mm
Elektromos jellemzők
Névleges üzemi áramerősség [Ie]: 1800 A 35 °C-on
Rövid idejű túláramtűrés [Icw]:
- 40 kA (1 s) 2 tartó esetén
- 65 kA (1 s) 3 tartó esetén
- 75 kA (1 s) 4 tartó esetén
Megengedett áramerősség:
- 1800 A 35 °C-on: <= IP31 védelmi fokozat esetén
- 1600 A 35 °C-on: > IP31 védelmi fokozat esetén
Fizikai jellemzők
Gyűjtősín keresztmetszete: 80 x 10 mm
Hosszúság: 2000 mm
Szélesség: 80 mm
Vastagság: 10 mm
Színe: Natúr
Gyűjtősín csatlakozás típusa: Furat nélküli
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
