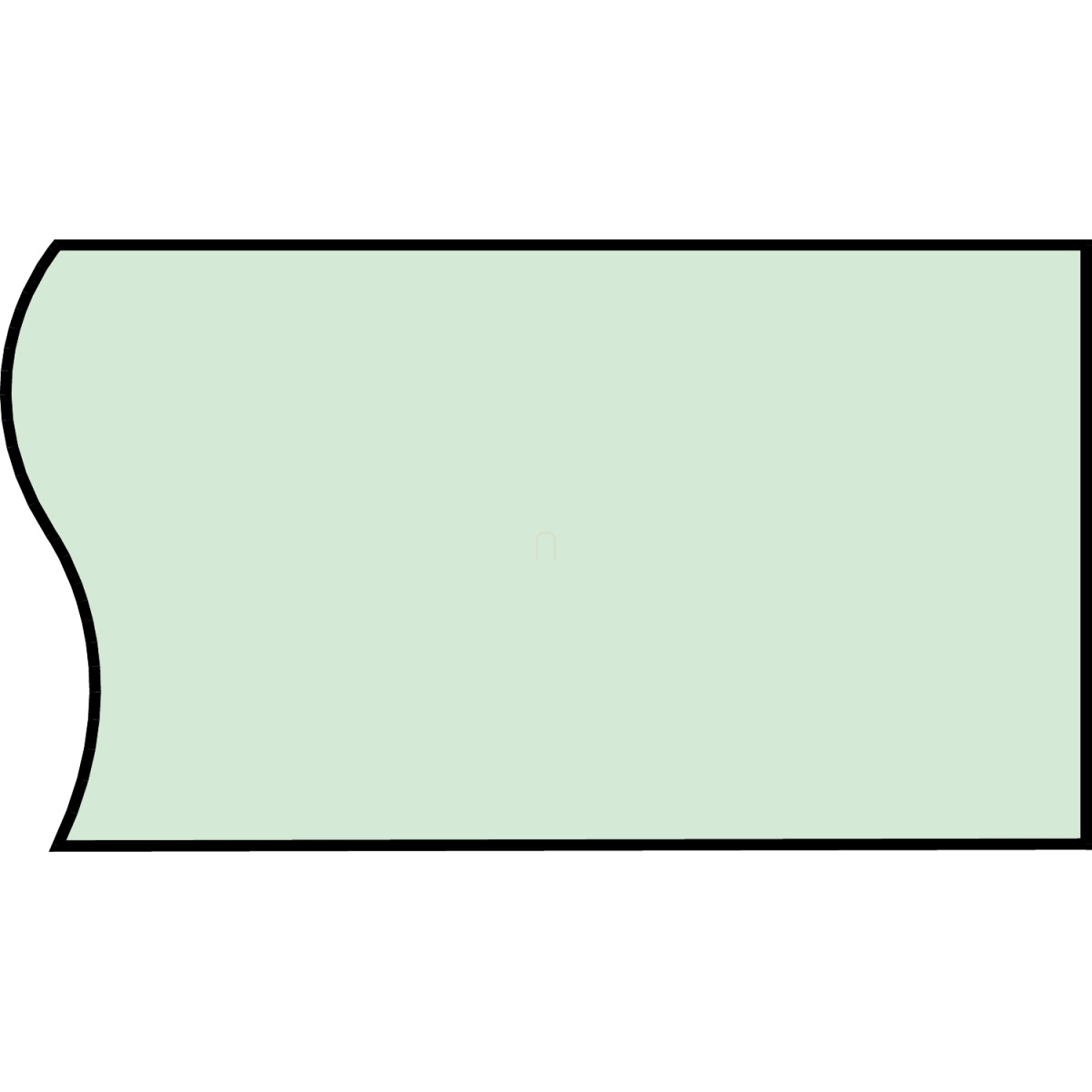

A Linergy BS termékcsalád részeként, a Schneider Electric LVS04536 cikkszámú vízszintes lapos sínje az ipari elektromos rendszerek megbízható komponense. Ez a 800A terhelhetőségű, sima kivitelű, furatmentes gyűjtősín kifejezetten a PrismaSeT termékcsaládhoz lett fejlesztve, és tökéletes választás nagyobb áramú rendszerekhez.
A 60x5 mm keresztmetszetű, 2000 mm hosszúságú lapos gyűjtősín természetes színű kivitelben készül, és kivételesen robosztus szerkezeti kialakítása lehetővé teszi az akár 35 °C üzemi hőmérséklet melletti 800A folyamatos terhelhetőséget IP31 védelmi szint mellett. Magasabb IP védettségű alkalmazásoknál (IP31 felett) a maximális terhelhetőség 750A. A sín rövidzárási szilárdságát tekintve rendkívül ellenálló, 2 támasz esetén 15 kA (1 másodperc), 3 támasz esetén pedig akár 40 kA (1 másodperc) értékkel rendelkezik, ami kiemelkedő biztonságot nyújt még hirtelen áramlökések esetén is.
Telepítési rugalmasságát tovább növeli, hogy mind felső, mind alsó működési pozícióban használható, és különböző méretű szekrényekbe és vezetékcsatornákba illeszthető (650 mm, 650+150 mm szekrényekhez, valamint 300 mm és 400 mm szélességű vezetékcsatornákhoz). A beépíthetőségi rugalmasság különösen előnyös komplex elektromos rendszerek esetén, ahol a helyigény kritikus szempont. A Linergy BS LVS04536 kompatibilis a PrismaSeT és PrismaSeT P típusú szekrényekkel, így rendszerintegráció szempontjából is optimális választást jelent.
A terméket szabványos minőséget garantáló IEC 61439-1 és IEC 61439-2 szerinti gyártás jellemzi, és ASTA tanúsítvánnyal rendelkezik, ami bizonyítja a gyűjtősín magas minőségét és megfelelőségét a legszigorúbb ipari követelményeknek. Ezek a szabványok és tanúsítványok garantálják, hogy a termék megfelel a legmagasabb biztonsági és teljesítménystandardoknak, ami elengedhetetlen az ipari villamos elosztórendszerek megbízható működéséhez.
Schneider Electric PrismaSeT - LVS04536 -Vízszintes lapos sín, 60x5mm műszaki adatok
Főbb tulajdonságok
Terméknév: Linergy BS
Terméktípus: Gyűjtősín
Termékcsalád: Linergy
Kompatibilitás: PrismaSeT PrismaSeT P szekrények
Leírás: Lapos sín
Mennyiség: 1 db
Telepítési jellemzők
Telepítési irány: Vízszintes, működési pozíció: felül vagy alul
Telepítési opciók: 650 mm szélességű szekrény, 650+150 mm szélességű szekrény, 300 mm szélességű vezetékcsatorna, 400 mm szélességű vezetékcsatorna
Villamos paraméterek
Névleges üzemi áram: 800 A 35 °C-on
Megengedett áramterhelés: 800 A 35 °C-on IP31 védettség esetén vagy az alatt, 750 A 35 °C-on IP31 védettség felett
Névleges rövid idejű áramtartás: 15 kA (1 mp) 2 támasz esetén, 40 kA (1 mp) 3 támasz esetén
Fizikai jellemzők
Keresztmetszet: 60 x 5 mm
Hosszúság: 2000 mm
Szélesség: 60 mm
Mélység: 5 mm
Szín: Természetes
Csatlakozás típusa: Furat nélküli
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Tanúsítványok: ASTA
