A Schneider Electric Linergy BS sorozatú LVS04526 cikkszámú függőleges, lapos sínezés ideális megoldást kínál a megbízható és nagy teljesítményű elektromos elosztórendszerek kialakításához. Ez a professzionális minőségű, lyukasztott gyűjtősín rendszer kifejezetten a PrismaSeT és PrismaSeT P elosztószekrényekhez lett tervezve, tökéletes kompatibilitást biztosítva a Schneider Electric átfogó rendszereivel.

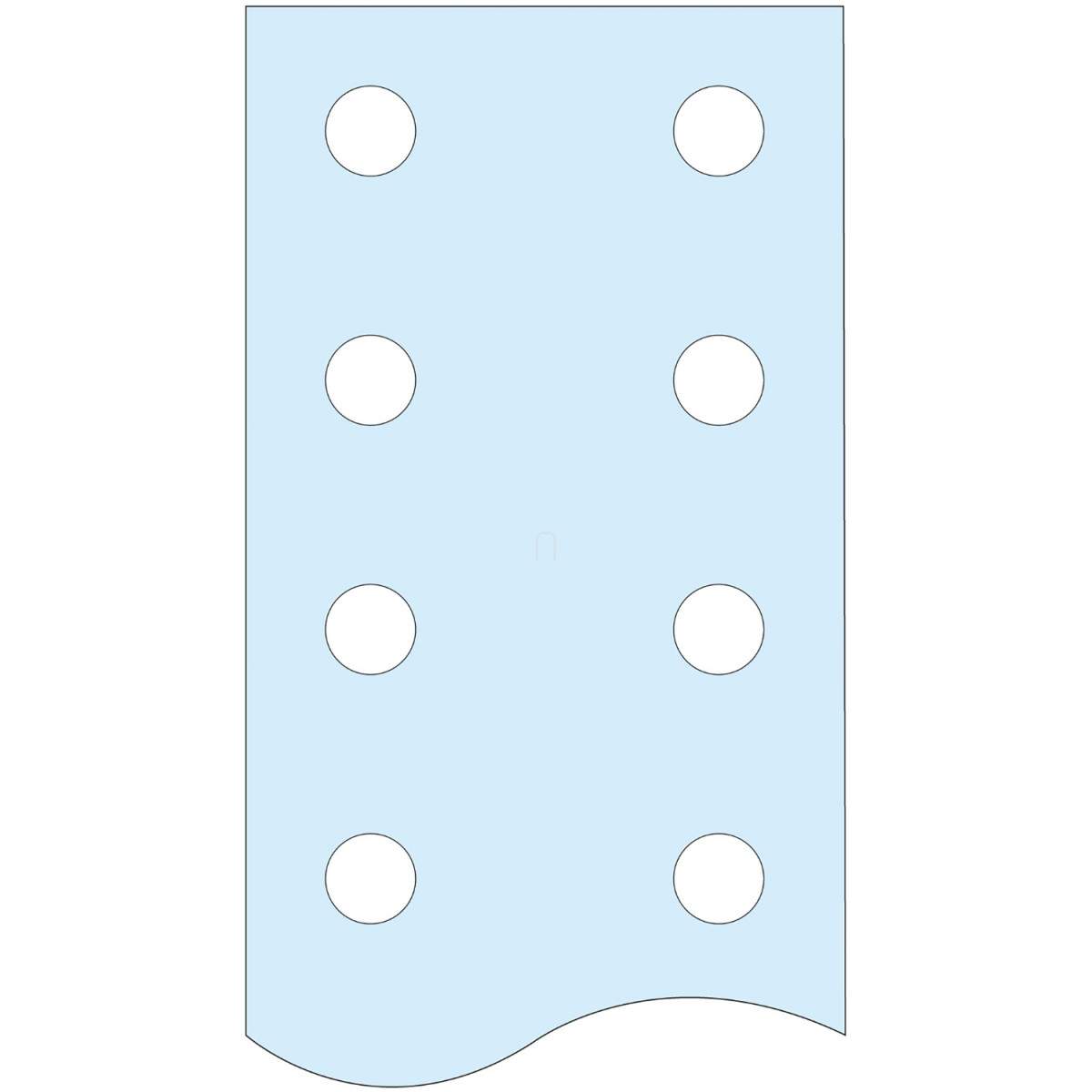

Az LVS04526 modell egy 1400A névleges üzemi áramerősségű (35°C környezeti hőmérséklet mellett, IP31 vagy alacsonyabb védettség esetén) gyűjtősín, amely kimagasló rövidzárási szilárdságot biztosít. A függőleges elhelyezésű, lapos kivitelű sín keresztmetszete 60x10 mm, hossza pedig 1675 mm, ami ideálissá teszi 650 mm vagy 650+150 mm széles szekrényekben történő alkalmazáshoz. A gyűjtősín hátsó vagy oldalsó pozícióba szerelhető, így rugalmasan alkalmazható különböző telepítési helyzetekben. Az LVS04526 modell 10 mm átmérőjű furatokkal rendelkezik, amelyek 25 mm-es osztással helyezkednek el, lehetővé téve a különböző készülékek és csatlakozások egyszerű és megbízható rögzítését.
A gyűjtősín rövidzárással szembeni ellenállása a felhasznált támaszok számától függ: 3 támasz esetén 25 kA (1 másodpercig), 5 támasz esetén 50 kA (1 másodpercig), 7 támasz esetén 65 kA (1 másodpercig), míg 9 támasz alkalmazása mellett akár 75 kA (1 másodpercig) rövidzárási áramot is képes elviselni. Ez a skálázhatóság lehetővé teszi a rendszer pontos méretezését a konkrét alkalmazás követelményeinek megfelelően. Amennyiben az IP31 védettségi szintnél magasabb fokú védelemre van szükség, a megengedett áramerősség 1250A-re csökken 35°C környezeti hőmérsékleten. A természetes színű, 8,24 kg nettó tömegű gyűjtősín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal is, ami garantálja a termék kiváló minőségét és megbízhatóságát.
Az LVS04526 modell ideális választás ipari létesítmények, kereskedelmi épületek és egyéb nagy teljesítményű alkalmazások energiaelosztó rendszereinek kialakításához, ahol elsődleges szempont a biztonság, a megbízhatóság és a hosszú élettartam. A Schneider Electric Linergy BS sorozatú gyűjtősín rendszere a professzionális villamossági szakemberek számára kínál korszerű és jól dokumentált megoldást a modern elosztórendszerek létrehozásához, amelyek megfelelnek a legszigorúbb nemzetközi szabványoknak és előírásoknak.
Schneider Electric PrismaSeT - LVS04526 -Lyukasztott függőleges lapos sín, 60x10mm műszaki adatok
Termék jellemzők
Márka: Schneider Electric
Termékvonal: Linergy
Termékcsalád: Linergy BS
Cikkszám: LVS04526
Termék típusa: Gyűjtősín
Kompatibilitás: PrismaSeT és PrismaSeT P elosztószekrények
Műszaki specifikáció
Leírás: Lapos sín
Névleges üzemi áramerősség: 1400 A 35 °C-on
Megengedett áramerősség:
- 1400 A 35 °C-on: <= IP31
- 1250 A 35 °C-on: > IP31
Rövidzárási szilárdság:
- 25 kA (1 mp) 3 támasz esetén
- 50 kA (1 mp) 5 támasz esetén
- 65 kA (1 mp) 7 támasz esetén
- 75 kA (1 mp) 9 támasz esetén
Szerelési jellemzők
Beszerelési irány: Függőleges, üzemi pozíció: hátsó vagy oldalsó
Beszerelési leírás:
- Szekrény - szélesség 650 mm
- Szekrény - szélesség 650 + 150 mm
Fizikai jellemzők
Keresztmetszet: 60 x 10 mm
Hosszúság: 1675 mm
Szélesség: 60 mm
Mélység/vastagság: 10 mm
Csatlakozási típus: Ø 10 mm-es furatok
Csatlakozási osztásköz: 25 mm-enként
Szín: Természetes
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítvány: ASTA
Darabszám készletenként: 1 db
