A Schneider Electric Linergy BS sorozatának LVS04518 cikkszámú, függőleges, lyukasztott busbar terméke professzionális elosztószekrény-rendszerek hatékony áramelvezetéséhez tervezett megoldás. Ez a 1000A névleges üzemi áramerősségű, 80x5 mm keresztmetszetű lapos sín elsősorban a PrismaSeT P elosztószekrény családhoz használható, maximális kompatibilitást biztosítva a rendszer többi elemével.

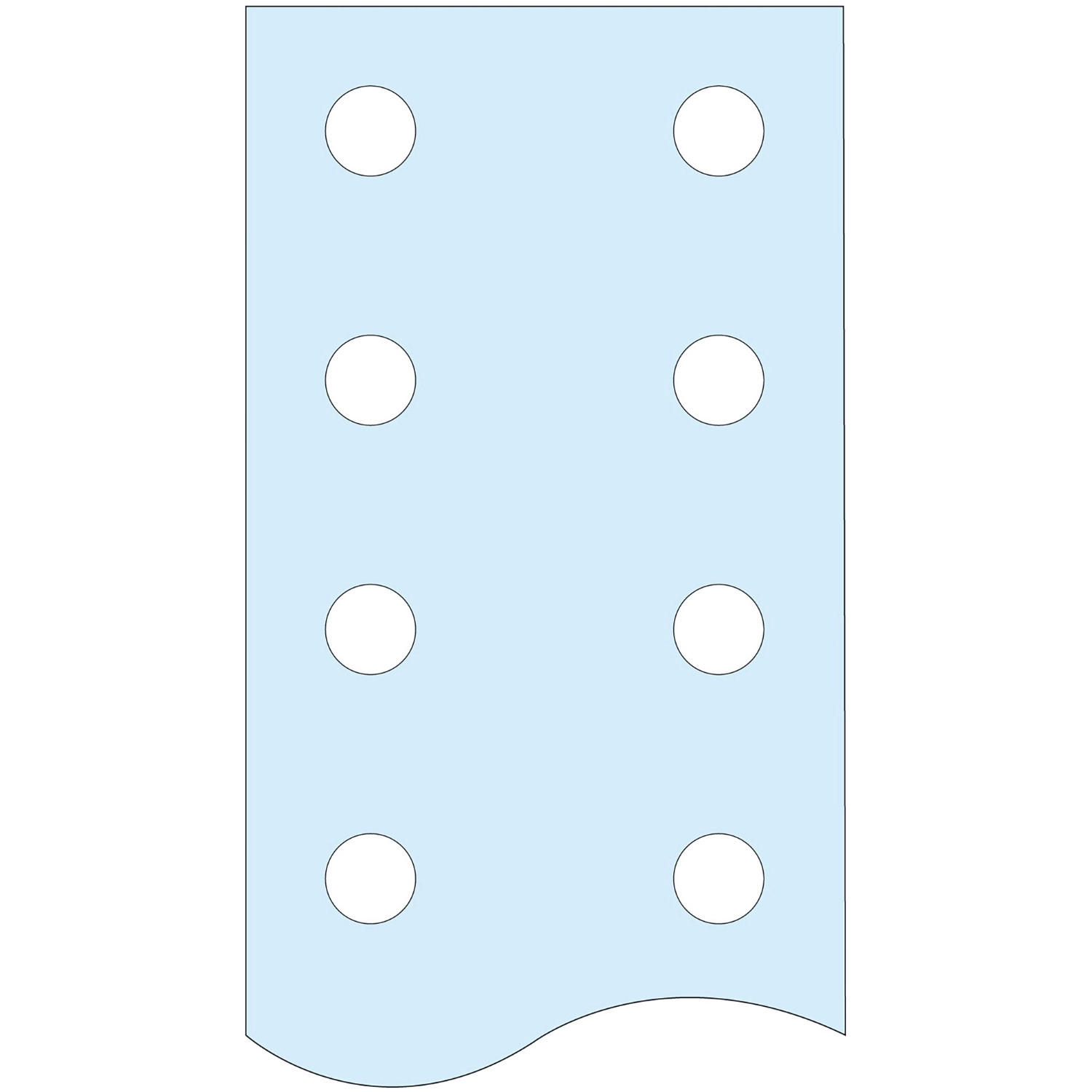

A termék 1675 mm hosszú, 80 mm széles és 5 mm vastag, függőlegesen szerelhető akár hátsó, akár oldalsó pozícióban. Kiváló áramvezetési tulajdonságainak köszönhetően 35°C környezeti hőmérsékleten IP31 védettség esetén teljes 1000A, míg IP31-nél magasabb védettség esetén 900A áramerősséget képes biztonságosan vezetni. A sín teljes hosszában 25 mm-enként 10 mm átmérőjű furatokkal rendelkezik, lehetővé téve a rugalmas csatlakoztatást a rendszer bármely pontján.
A Linergy BS busbar különlegessége a kiemelkedő rövidzárási ellenállóképesség. A termék pozicionálástól és a támasztó elemek számától függően akár 50 kA (1 másodpercig) rövidzárási áramot is elvisel: hátsó pozícióban 7 támasztóelem használatával, vagy oldalsó pozícióban szintén 7 támasztóval. Alacsonyabb számú támasztóval (3 vagy 5 db) is magas, 15-30 kA rövidzárási ellenállás biztosított. A természetes színű, kezeletlen felülettel rendelkező busbar kialakítása megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA terméktanúsítvánnyal, ami garantálja a biztonsági és minőségi követelményeknek való megfelelést.
A Schneider Electric LVS04518 busbar tökéletes választás ipari létesítmények, kereskedelmi épületek, adatközpontok és egyéb, nagy teljesítményigényű helyszínek villamos elosztórendszereinek kiépítéséhez. A termék 650 mm vagy 650+150 mm szélességű szekrényekbe telepíthető, így rugalmasan alkalmazható különböző méretű installációkhoz. Méretezésénél figyelembe vették a professzionális villamos rendszerek hosszú távú megbízhatósági követelményeit, így az LVS04518 busbar a PrismaSeT rendszer megbízható, hosszú élettartamú eleme, amely hozzájárul a teljes villamos elosztórendszer zökkenőmentes működéséhez.
Schneider Electric PrismaSeT - LVS04518 -Lyukasztott függőleges lapos sín, 80x5mm műszaki adatok
Fő jellemzők
Sorozat: Linergy
Termékcsalád: Linergy
Terméktípus: Busbar
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT P elosztószekrény
Busbar leírása: Lapos sín
Mennyiség csomagonként: 1 db
Kiegészítő információk
Telepítési irány: Függőleges, üzemi pozíció: hátsó / Függőleges, üzemi pozíció: oldalsó
Telepítési leírás: Szekrény - szélesség 650 mm / Szekrény - szélesség 650 + 150 mm
Névleges üzemi áram [Ie]: 1000 A 35 °C-on
Névleges rövid idejű withstand áram [Icw]:
50 kA (1 s) 7 támasztékkal (hátsó pozíció)
15 kA (1 s) 3 támasztékkal (oldalsó pozíció)
30 kA (1 s) 5 támasztékkal (oldalsó pozíció)
15 kA (1 s) 3 támasztékkal (hátsó pozíció)
30 kA (1 s) 5 támasztékkal (hátsó pozíció)
50 kA (1 s) 7 támasztékkal (oldalsó pozíció)
Megengedett áram: 1000 A 35 °C-on: <= IP31 / 900 A 35 °C-on: > IP31
Busbar keresztmetszet: 80 x 5 mm
Hossz: 1675 mm
Szélesség: 80 mm
Vastagság: 5 mm
Szín: Természetes
Busbar csatlakozás típusa: Ø 10 mm furat
Csatlakozási távolság: 25 mm-enként csatlakozás
Környezet
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
