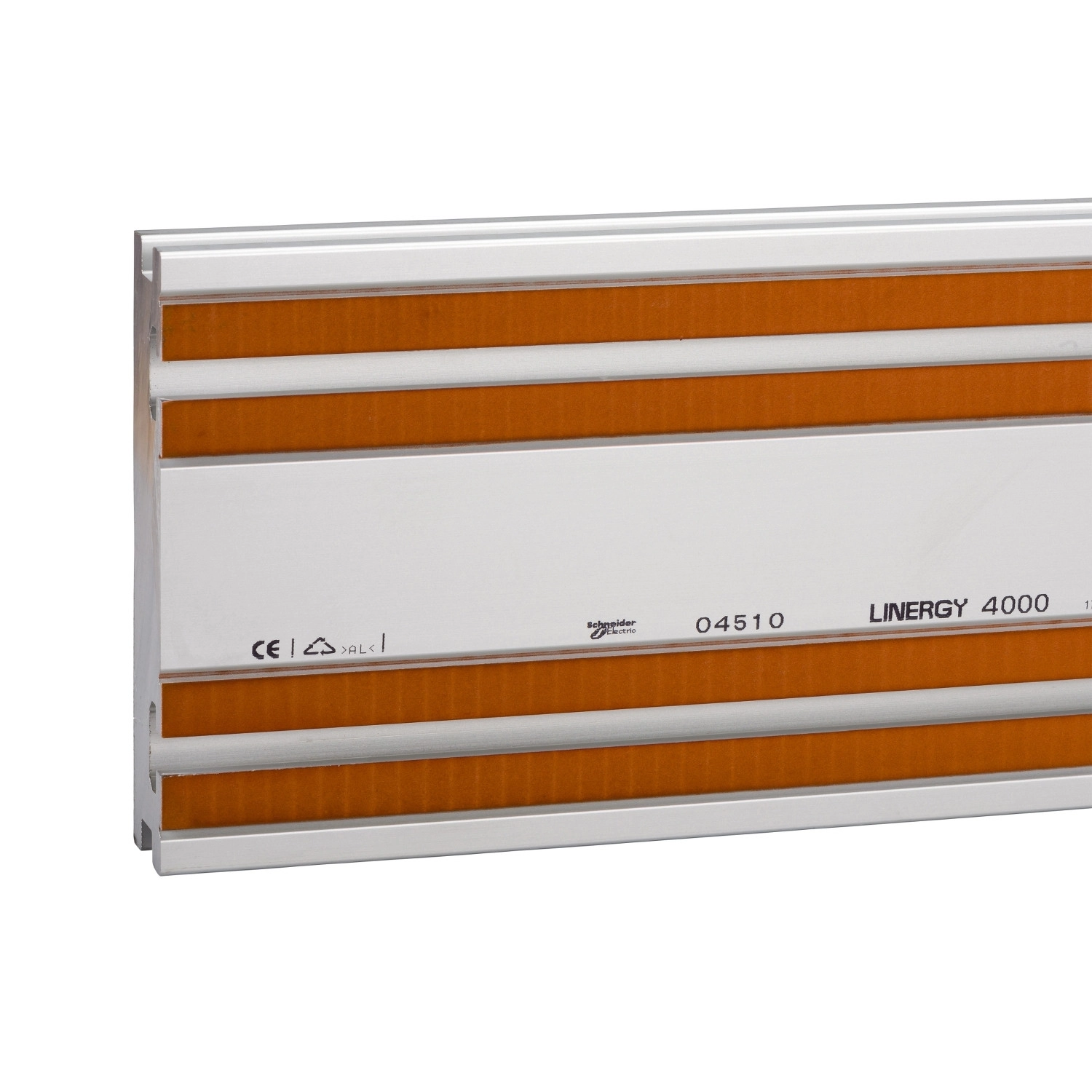

A Schneider Electric Linergy LGYE sorozatú profilsín egy professzionális megoldás ipari villamos elosztórendszerekhez, különösen a PrismaSeT P elosztószekrényekbe való beépítésre tervezve. A LVS04510 cikkszámú 4000A névleges áramerősségű, 1625 mm hosszúságú profilsín elsősorban függőleges beépítésre szolgál, de különböző pozíciókban is használható a maximális rugalmasság érdekében.
Ez a nagy teljesítményű profilsín kiváló választás ipari alkalmazásokhoz, ahol magas áramterhelés és megbízható áramátvitel szükséges. A Linergy LGYE természetes színű, és dupla T-hornyos csatlakozási kialakítással rendelkezik, amely szabad csatlakozási pozíciókat tesz lehetővé, így rugalmasan kialakítható a kívánt kapcsolat a rendszer többi elemével. A termék kompatibilis a PrismaSeT P elosztószekrényekkel, és különböző szélességű szekrényekbe szerelhető (650 mm, 650+150 mm vagy 300 mm szélességű elosztószekrény-járatba).
A Linergy LGYE profilsín kiemelkedő villamos paraméterekkel rendelkezik. Az 1000 V névleges szigetelési feszültség és a 12 kV lökőfeszültség-állóság (3-as szennyezettségi fokban) garantálja a megbízható működést még extrém körülmények között is. A sín névleges üzemi árama 4000 A, amely a tényleges telepítési környezettől függően módosulhat: ≤ IP31 védettség esetén 35 °C-on 3620 A, míg > IP31 védettség esetén 35 °C-on 3350 A megengedett áram érhető el. A sín rövid idejű zárlati áramtűrő képessége kiemelkedő – a támaszok számától és a beépítési helyzettől függően 60 kA és 100 kA között változhat 1 másodperces időtartamra. Például vízszintes helyzetben 2 támasz esetén 60 kA (1 s), 3 támasz esetén 85 kA (1 s), 4 támasz esetén 100 kA (1 s) zárlati áramot képes elviselni. Oldalsó helyzetben 3 támasz esetén 60 kA (1 s), 5 támasz esetén 75 kA (1 s), 7 támasz esetén 85 kA (1 s), 9 támasz esetén 100 kA (1 s) a zárlati áramtűrő képesség.
A Schneider Electric Linergy LGYE profilsín megfelel a legfontosabb nemzetközi szabványoknak, így az IEC 61439-1 és IEC 61439-2 előírásainak, valamint ASTA tanúsítvánnyal is rendelkezik, ami tovább igazolja a termék minőségét és megbízhatóságát. Az LVS04510 cikkszámú profilsín professzionális kivitelezőknek és nagyobb ipari létesítmények energiaelosztó rendszereinek tervezőinek ideális választás, ha megbízható, nagy terhelhetőségű és jövőbiztos megoldásra van szükség.
Schneider Electric PrismaSeT - LVS04510 -Linergy LGYE oldalsó profil 4000A L1625 műszaki adatok
Fő jellemzők
Termékvonal: Linergy
Termék vagy komponens típusa: Profilsín
Termék neve: Linergy LGYE
Kompatibilitás: PrismaSeT P elosztószekrény
Síntípus: Linergy
Mennyiség készletenként: 1 darab
Telepítési jellemzők
Telepítési irány: Függőleges, működési pozíció: oldalsó
Vízszintes, működési pozíció: felső
Vízszintes, működési pozíció: alsó
Telepítési leírás: Elosztószekrény - 650 mm széles
Elosztószekrény - 650 + 150 mm széles
Elosztószekrény járat - 300 mm széles
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áram [Ie]: 4000 A
Névleges rövid idejű zárlati áramtűrő képesség [Icw]:
60 kA (1 s) 2 támasz esetén (vízszintes pozíció)
85 kA (1 s) 3 támasz esetén (vízszintes pozíció)
85 kA (1 s) 7 támasz esetén (oldalsó pozíció)
100 kA (1 s) 4 támasz esetén (vízszintes pozíció)
100 kA (1 s) 9 támasz esetén (oldalsó pozíció)
60 kA (1 s) 3 támasz esetén (oldalsó pozíció)
75 kA (1 s) 5 támasz esetén (oldalsó pozíció)
Megengedett áram:
3620 A 35 °C-on: <= IP31
3350 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 1625 mm
Szín: Természetes
Sínes csatlakozás típusa: Dupla T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-1
IEC 61439-2
Terméktanúsítványok: ASTA
