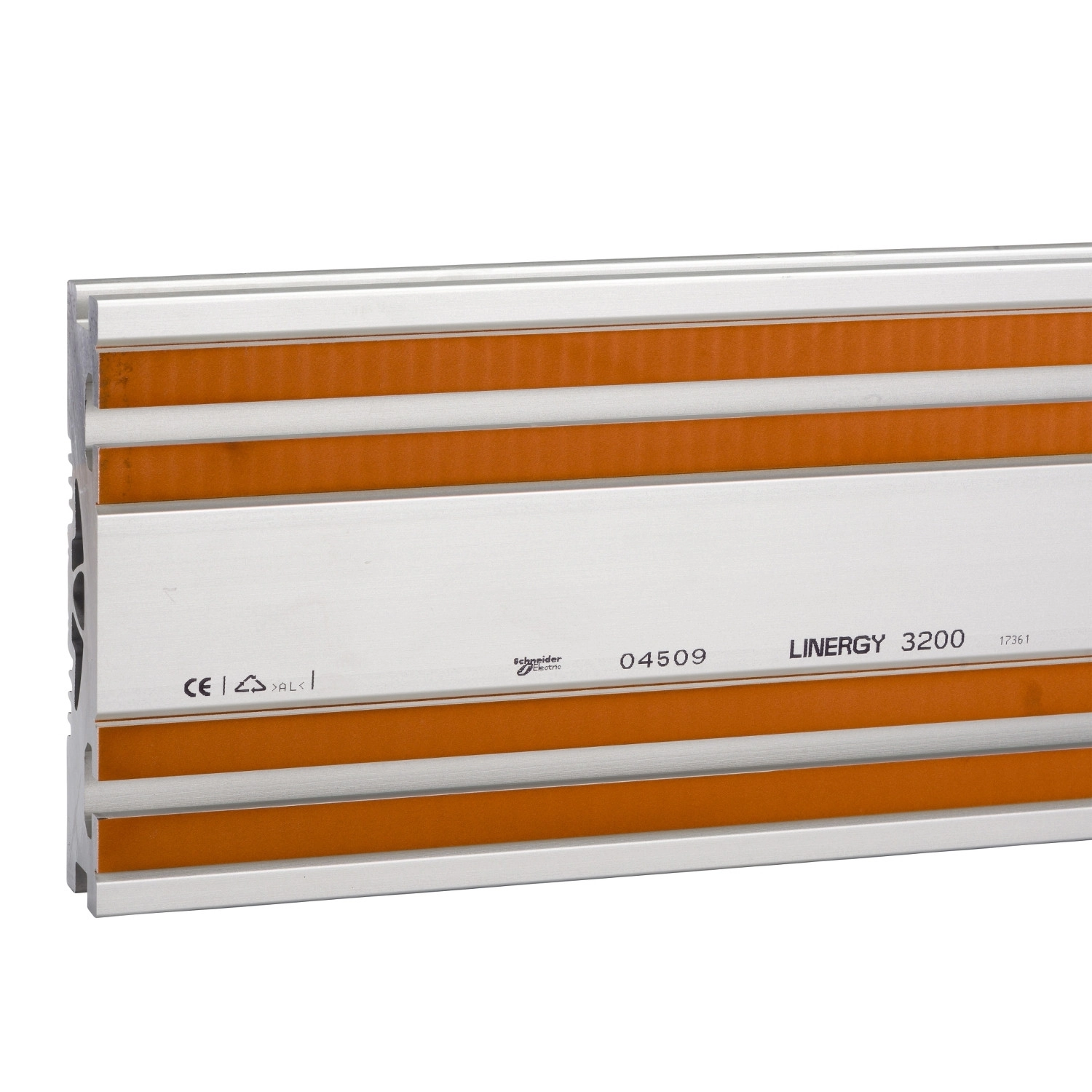

A Schneider Electric PrismaSeT - LVS04509 -Linergy LGYE oldalsó profil 3200A L1625 egy professzionális, nagyteljesítményű villamos alkatrész, amely elsősorban ipari és nagyvállalati környezetben használatos elosztószekrényekhez és kapcsolóberendezésekhez. A Linergy termékcsalád részeként ez a profil gyűjtősín kiváló megoldást kínál a nagy áramerősségű rendszerek biztonságos és hatékony kialakításához.
A Linergy LGYE profil gyűjtősín 3200 A névleges üzemi áramerősségre tervezett, amely lehetővé teszi jelentős elektromos terhelések elosztását. A 1625 mm hosszú sín többféle beépítési pozícióban is használható - függőlegesen (laterálisan), illetve vízszintesen (felül vagy alul). A PrismaSeT P szekrényekhez való kompatibilitás biztosítja a tökéletes illeszkedést a Schneider Electric kapcsolórendszereihez, különösen a 650 mm, 650+150 mm szélességű szekrényekhez, valamint 300 mm szélességű szekrény vezetékcsatornákhoz.
A termék kiemelkedő műszaki paraméterei közé tartozik az 1000 V névleges szigetelési feszültség és a 12 kV névleges lökőfeszültség-állóság (3-as szennyezési fokozat mellett). A rövid idejű zárlati áramerőssége támogatók számától és beépítési helyzettől függően 60-100 kA (1 másodpercig). Konkrétan vízszintes beépítésnél 2 támaszték mellett 60 kA, 3 támaszték mellett 85 kA, 4 támaszték mellett pedig 100 kA zárlati áramerősséget képes elviselni 1 másodpercig. Laterális (oldalsó) pozícióban 3 támaszték mellett 60 kA, 5 támaszték mellett 75 kA, 7 támaszték mellett 85 kA, 9 támaszték mellett pedig 100 kA zárlati áramerősség értékekkel rendelkezik, szintén 1 másodpercre vonatkoztatva. Ez a magas zárlati ellenállóképesség kiemelkedő védelmet biztosít a rendkívüli elektromos terhelések esetén is.
A megengedett áramerősség értéke környezeti hőmérséklettől és a védettségi besorolástól függően változik. 35°C-os környezeti hőmérsékleten, IP31 vagy annál alacsonyabb védettség esetén a megengedett áramerősség 3200 A, míg IP31-nél magasabb védelmi fokozat esetén 2800 A-re csökken. A termék dupla T-horony típusú gyűjtősín csatlakozással rendelkezik, és szabad csatlakozási pozíciót biztosít. Természetes színű kivitelben érhető el, ami jól illeszkedik az ipari környezetbe. A Linergy LGYE megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA minősítéssel, ami garantálja a megbízható és biztonságos működést még a legigényesebb ipari alkalmazásokban is.
Schneider Electric PrismaSeT - LVS04509 -Linergy LGYE oldalsó profil 3200A L1625 műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Profil gyűjtősín
Terméknév: Linergy LGYE
Kompatibilitás: PrismaSeT PrismaSeT P szekrény
Gyűjtősín leírása: Linergy
Mennyiség készletenként: 1 darab
Telepítési információk
Beépítési irány: Függőleges, üzemi pozíció: laterális
Vízszintes, üzemi pozíció: felső
Vízszintes, üzemi pozíció: alsó
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Szekrény vezetékcsatorna - szélesség 300 mm
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áramerősség [Ie]: 3200 A
Névleges rövid idejű zárlati áramerősség [Icw]: 60 kA (1 s) 2 támasztékkal (vízszintes helyzetben)
85 kA (1 s) 3 támasztékkal (vízszintes helyzetben)
85 kA (1 s) 7 támasztékkal (oldalsó helyzetben)
100 kA (1 s) 4 támasztékkal (vízszintes helyzetben)
100 kA (1 s) 9 támasztékkal (oldalsó helyzetben)
60 kA (1 s) 3 támasztékkal (oldalsó helyzetben)
75 kA (1 s) 5 támasztékkal (oldalsó helyzetben)
Megengedett áramerősség: 3200 A 35 °C-on: <= IP31
2800 A 35 °C-on: > IP31
Fizikai jellemzők
Hossz: 1625 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Dupla T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-2
IEC 61439-1
Terméktanúsítványok: ASTA
