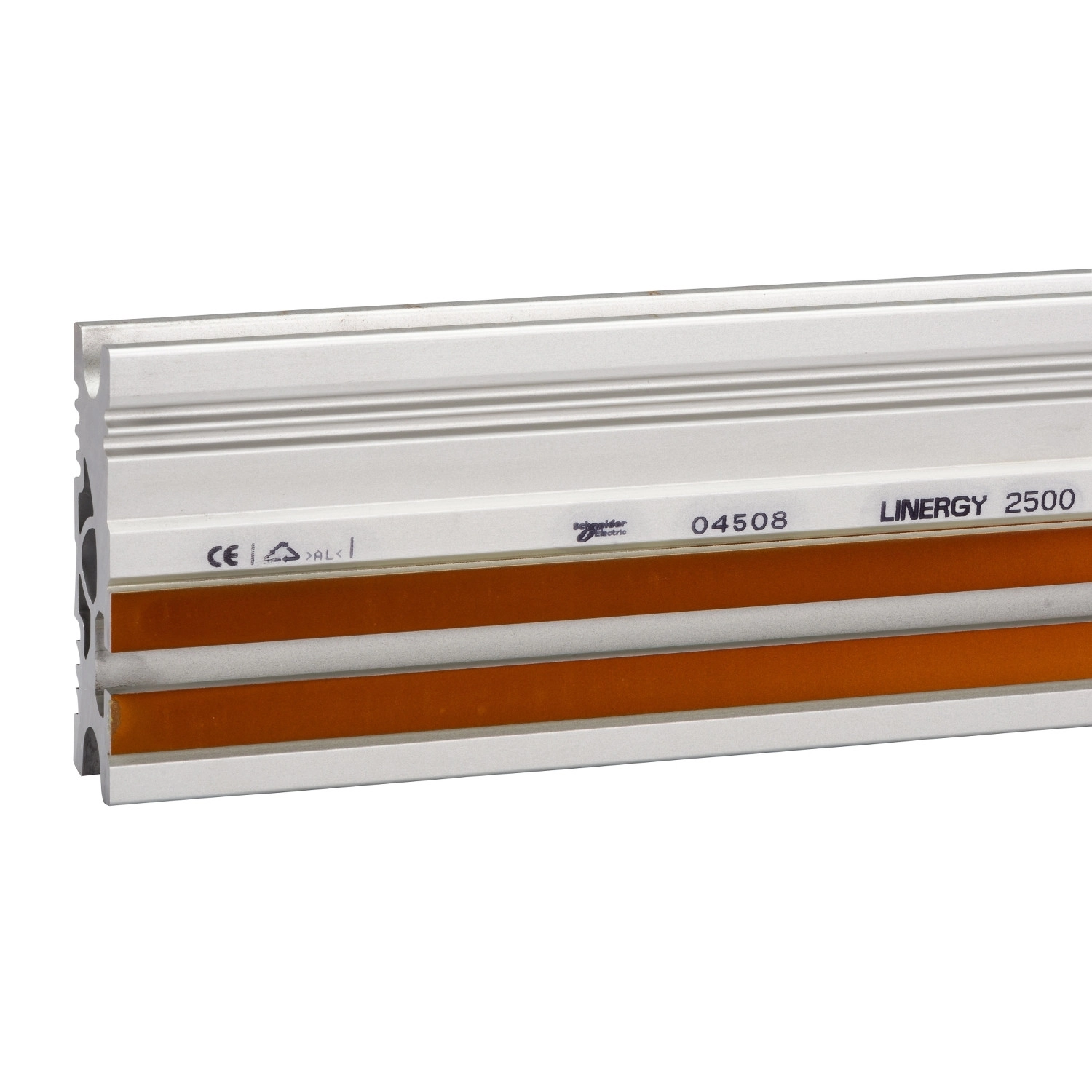

A Schneider Electric Linergy LGYE profilsín, LVS04508 cikkszámú termék egy rendkívül megbízható és nagy teljesítményű megoldás ipari villamos elosztórendszerekhez. Ez a 2500A névleges áramerősségű, 1625 mm hosszúságú profil sín elsősorban a PrismaSeT P elosztószekrényekhez lett kifejlesztve, biztosítva a rendszerkompatibilitást és a problémamentes integrációt.
A Linergy LGYE profilsín sokoldalú telepítési lehetőségeivel tűnik ki, mivel egyaránt alkalmazható függőleges oldalsó pozícióban, valamint vízszintes helyzetben felül vagy alul. Ez a rugalmasság lehetővé teszi, hogy pontosan illeszkedjen a különböző telepítési igényekhez. A termék különösen alkalmas 650 mm szélességű szekrényekhez, 650+150 mm szélességű szekrényekhez, valamint 300 mm szélességű csatornaegységekhez, így széles körben felhasználható különböző méretű elosztószekrényekben.
A Linergy LGYE kiemelkedő elektromos jellemzőkkel rendelkezik. 1000 V névleges szigetelési feszültséggel (Ui) és 12 kV névleges lökőfeszültség-állósággal (Uimp) büszkélkedhet, amely 3-as szennyezettségi fokozatnak felel meg. A termék névleges üzemi árama (Ie) 2500A, míg a megengedett áramterhelés 2440A 35°C-on, IP31 védettség vagy annál alacsonyabb esetén, illetve 2100A 35°C-on IP31-nél magasabb védettség esetén. A Linergy LGYE különböző rövidzárlati áramértékekkel rendelkezik különböző támaszték-konfigurációk mellett: például 65 kA (1 másodperc) 5 támaszték mellett oldalsó pozícióban, és akár 100 kA (1 másodperc) 9 támaszték mellett oldalsó pozícióban vagy 4 támaszték mellett vízszintes pozícióban. Ez a termék kiváló rövidzárlat-állósággal rendelkezik, ami fokozott biztonságot nyújt kritikus alkalmazásokban.
A Linergy LGYE profil sín további jellemzői közé tartozik a természetes színű kivitel és az egypontos T-hornyos csatlakozási típus, amely szabad csatlakozási pozíciót biztosít. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal, ami garantálja a minőséget és a megbízhatóságot. Az LVS04508 cikkszámú Linergy LGYE profilsín tökéletes választás a nagy áramterhelésű ipari alkalmazásokhoz, ahol elengedhetetlen a biztonságos és megbízható árameloszlás.
Schneider Electric PrismaSeT - LVS04508 -Linergy LGYE oldalsó profil 2500A L1625 műszaki adatok
Általános adatok
Gyártó: Schneider Electric
Termékcsalád: Linergy
Terméktípus: Profilsín
Terméknév: Linergy LGYE
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Sín jellemzője: Linergy
Mennyiség szettben: 1 darab
Telepítési információk
Telepítési irány: Függőleges, működési pozíció: oldalsó
Vízszintes, működési pozíció: felső
Vízszintes, működési pozíció: alsó
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Csatornaegység - szélesség 300 mm
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség állóság [Uimp]: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áram [Ie]: 2500 A
Névleges rövid idejű áramállóság [Icw]:
65 kA (1 s) 5 támaszték esetén (oldalsó pozíció)
60 kA (1 s) 2 támaszték esetén (vízszintes pozíció)
85 kA (1 s) 3 támaszték esetén (vízszintes pozíció)
85 kA (1 s) 7 támaszték esetén (oldalsó pozíció)
50 kA (1 s) 3 támaszték esetén (oldalsó pozíció)
100 kA (1 s) 4 támaszték esetén (vízszintes pozíció)
100 kA (1 s) 9 támaszték esetén (oldalsó pozíció)
Megengedett áram:
2440 A 35 °C-on: <= IP31
2100 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 1625 mm
Szín: Natúr
Sín csatlakozási típus: Egyszeres t-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Megfelelőségek és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Termék tanúsítványok: ASTA
