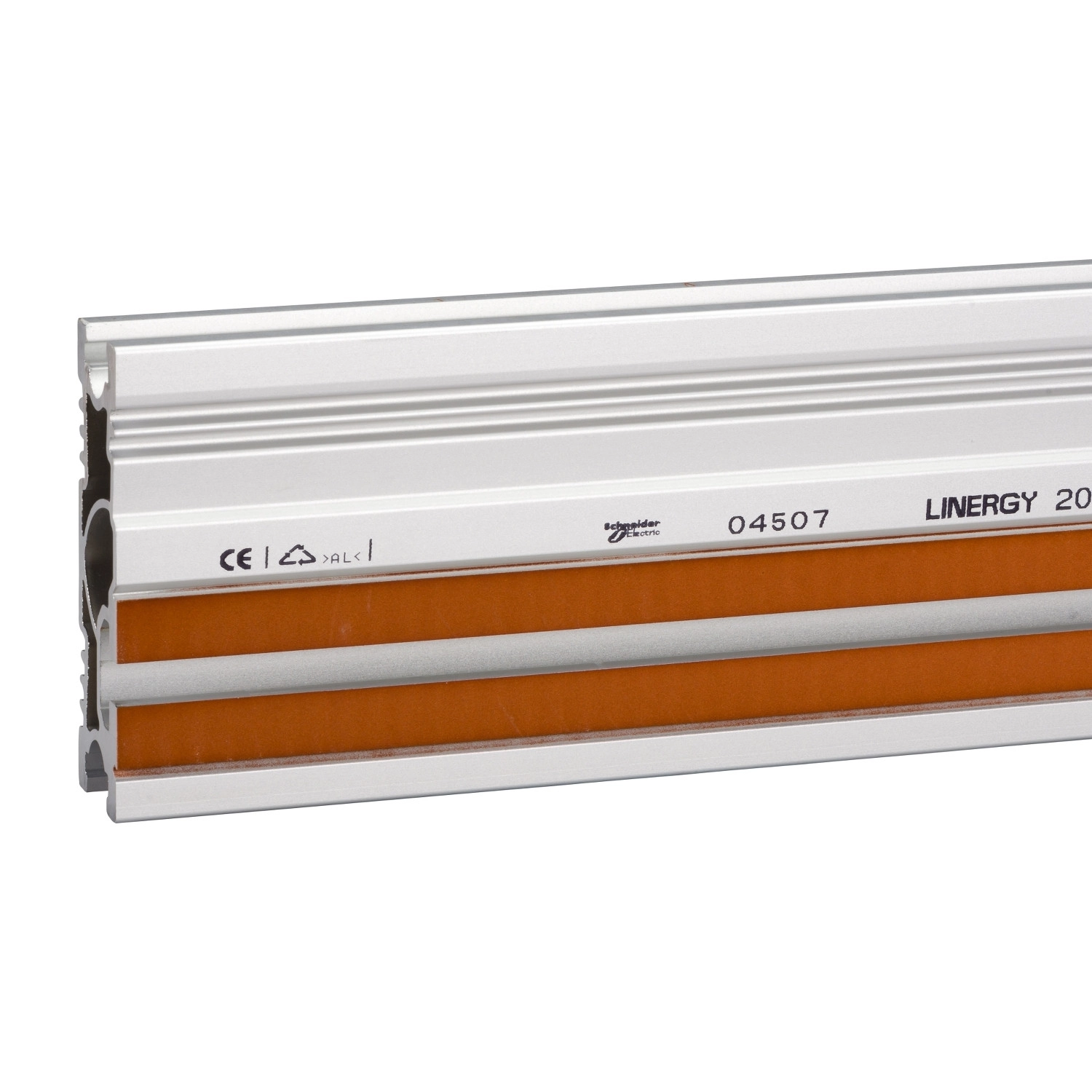

A Schneider Electric LVS04507 cikkszámú Linergy LGYE típusú profil sínek kiváló megoldást nyújtanak az ipari villamos elosztórendszerekben való alkalmazásra. Ez a 2000A terhelhetőségű, vertikális telepítésre tervezett rendszerelem a PrismaSeT P típusú elosztószekrényekhez kompatibilis, és biztosítja a biztonságos, hatékony energiaelosztást.
A Linergy LGYE profil sín 32,5x42,5mm keresztmetszettel és 1625mm hosszúsággal rendelkezik. Telepítési iránya rendkívül rugalmas: vertikálisan oldalsó üzemi pozícióban, valamint horizontálisan felső vagy alsó üzemi pozícióban egyaránt felszerelhető. A termék tökéletesen illeszkedik a 650mm és 650+150mm szélességű elosztószekrényekbe, valamint a 300mm szélességű szekrénycsatornákba. Természetes színű kivitelben készül, és egyetlen T-hornyos csatlakozási lehetőséggel rendelkezik, ami a szabad csatlakozási pozíciónak köszönhetően rendkívül rugalmas telepítést tesz lehetővé.
A Linergy LGYE profil sín kiemelkedő elektromos tulajdonságokkal rendelkezik. 1000V névleges szigetelési feszültség (Ui) és 12kV névleges lökőfeszültség-állóság (Uimp) jellemzi, 3-as szennyezettségi fokozat mellett. A névleges üzemi áram (Ie) 2000A, azonban a maximális megengedett áramterhelhetőség függ a védettségi szinttől és a környezeti hőmérséklettől: IP31 vagy alacsonyabb védettség esetén 35°C-on 2000A, míg IP31-nél magasabb védettség esetén 35°C-on 1650A. A termék rövidzárlati szilárdságát a támaszok száma és pozíciója jelentősen befolyásolja. Oldalsó pozícióban 3 támasz esetén 50kA/1s, 5 támasz esetén 65kA/1s, 7 támasz esetén pedig akár 85kA/1s névleges rövid idejű zárlati áramot (Icw) képes elviselni. Horizontális pozícióban 2 támasz esetén 60kA/1s, 3 támasz esetén 85kA/1s, 4 támasz esetén pedig 100kA/1s zárlati áramot bír el.
A Linergy LGYE profil sín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA terméktanúsítvánnyal, ami garantálja a magas minőséget és megbízhatóságot. A Schneider Electric LVS04507 Linergy LGYE profil sín ideális választás olyan ipari és kereskedelmi környezetben, ahol a megbízható és nagy teljesítményű áramellátási rendszerek kiépítése kulcsfontosságú. A termék Single t-slot típusú sínes csatlakozással rendelkezik, ami rugalmas illesztést tesz lehetővé a különböző kapcsolóberendezésekhez és egyéb rendszerelemekhez.
Schneider Electric PrismaSeT - LVS04507 -Linergy LGYE oldalsó profil 2000A L1625 műszaki adatok
Főbb jellemzők
Terméktípus: Profil sín
Termékcsalád: Linergy
Terméknév: Linergy LGYE
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Mennyiség: 1 db
Telepítési jellemzők
Telepítési irány: Vertikális, oldalsó üzemi pozíció; Horizontális, felső üzemi pozíció; Horizontális, alsó üzemi pozíció
Telepítési leírás: 650 mm szélességű szekrény; 650 + 150 mm szélességű szekrény; 300 mm szélességű szekrénycsatorna
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áram [Ie]: 2000 A
Névleges rövid idejű zárlati áram [Icw]:
65 kA (1 s) 5 támasz esetén (oldalsó pozíció)
60 kA (1 s) 2 támasz esetén (horizontális pozíció)
85 kA (1 s) 3 támasz esetén (horizontális pozíció)
85 kA (1 s) 7 támasz esetén (oldalsó pozíció)
50 kA (1 s) 3 támasz esetén (oldalsó pozíció)
100 kA (1 s) 4 támasz esetén (horizontális pozíció)
Megengedett áram: 2000 A 35 °C-on: <= IP31; 1650 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 1625 mm
Keresztmetszet: 32,5x42,5 mm
Szín: Természetes
Sínes csatlakozás típusa: Single t-slot
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
