A Schneider Electric Linergy LGYE termékcsaládba tartozó LVS04506 cikkszámú profilgyűjtősín egy kiváló minőségű, 1600A névleges áramerősségű, függőleges telepítésre tervezett elektromos elosztórendszer-komponens. Ez a gyűjtősín kifejezetten a PrismaSeT P szekrényekhez lett optimalizálva, és tökéletes választás ipari és kereskedelmi épületek nagy teljesítményű árameloszlásához.

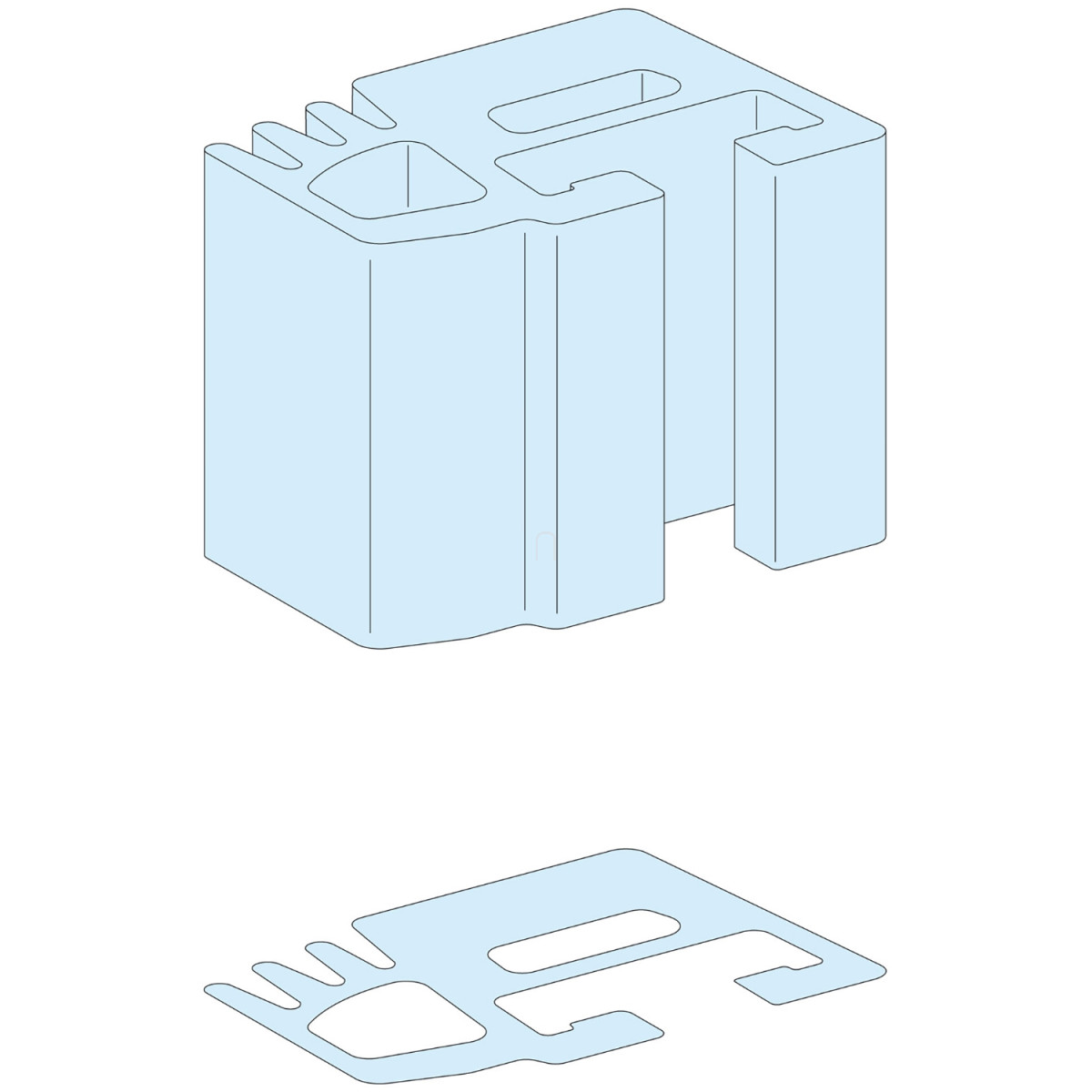

A Linergy LGYE profilgyűjtősín 32,5 x 42,5 mm-es keresztmetszettel és 1670 mm-es hosszúsággal rendelkezik, ami ideális megoldássá teszi 650 mm vagy 650+150 mm szélességű szekrényekbe történő beépítésre. A termék hátsó vagy oldalsó működési pozícióban egyaránt felszerelhető a maximális telepítési rugalmasság érdekében. A természetes színű alumínium gyűjtősín egyedülálló T-horony kialakítása szabad csatlakozási pozíciót biztosít, így könnyen adaptálható különböző elektromos rendszerekhez és konfigurációkhoz.
Az LVS04506 kiemelkedő elektromos tulajdonságokkal rendelkezik. 1000V névleges szigetelési feszültség és 12 kV impulzus-állóságú feszültség (3-as szennyezettségi fokozat) jellemzi, ami garantálja a biztonságos működést még kedvezőtlen környezeti feltételek mellett is. A névleges üzemi áram 1600A, míg a megengedett áramerősség 1650A 35°C-on IP31 védelmi szint alatt, illetve 1480A 35°C-on magasabb IP védettség esetén. A termék imponáló rövidzárlati teherbírása is figyelemre méltó: a támasztóelemek számától és pozíciójától függően 25-85 kA közötti rövidzárlati áramot képes elviselni 1 másodpercig. Ez a magas érték biztosítja, hogy a gyűjtősín megbízhatóan működjön még súlyos elektromos zavarok esetén is.
A Schneider Electric LVS04506 Linergy gyűjtősín tervezésénél különös figyelmet fordítottak a szabványoknak való megfelelésre, így a termék teljesíti az IEC 61439-1 és IEC 61439-2 szabványok követelményeit, valamint ASTA terméktanúsítvánnyal is rendelkezik. A 4,32 kg nettó tömegű gyűjtősín szettenkénti mennyisége 1 darab. Az LVS04506 cikkszámú profilgyűjtősín az ipari szabványoknak megfelelően tervezett eszköz, amely tökéletes választás professzionális villanyszerelőknek és villamos tervezőknek, akik nagy teljesítményű, megbízható árameloszlási rendszert kívánnak kiépíteni.
Schneider Electric PrismaSeT - LVS04506 -Linergy függőleges gyűjtősín 1600A műszaki adatok
Főbb tulajdonságok
Termékcsalád: Linergy
Termék típusa: Profilgyűjtősín
Termék neve: Linergy LGY
Kompatibilitás: PrismaSeT P szekrény
Gyűjtősín leírása: Linergy
Mennyiség szettenként: 1 db
Telepítési jellemzők
Telepítési irány: Függőleges, üzemeltetési pozíció: hátsó vagy oldalsó
Telepítési leírás: Szekrény - szélesség 650 mm vagy 650 + 150 mm
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges impulzus-állóságú feszültség [Uimp]: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áram [Ie]: 1600 A
Névleges rövid idejű withstand áram [Icw]:
25 kA (1 s) 3 támasztóelemmel (hátsó pozíció)
30 kA (1 s) 4 támasztóelemmel (hátsó pozíció)
40 kA (1 s) 3 támasztóelemmel (oldalsó pozíció)
40 kA (1 s) 5 támasztóelemmel (hátsó pozíció)
50 kA (1 s) 4 támasztóelemmel (oldalsó pozíció)
50 kA (1 s) 7 támasztóelemmel (hátsó pozíció)
65 kA (1 s) 5 támasztóelemmel (oldalsó pozíció)
75 kA (1 s) 7 támasztóelemmel (oldalsó pozíció)
85 kA (1 s) 8 támasztóelemmel (oldalsó pozíció)
Megengedett áram: 1650 A 35 °C-nál: <= IP31; 1480 A 35 °C-nál: > IP31
Fizikai jellemzők
Gyűjtősín keresztmetszet: 32,5 x 42,5 mm
Hosszúság: 1670 mm
Nettó tömeg: 4,32 kg
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyszeres T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
