A Schneider Electric Linergy LGYE profilú gyűjtősín (LVS04504) egy professzionális megoldás 1000A névleges áramerősség kezelésére, kifejezetten függőleges telepítéshez tervezve. Ez a 32,5x42,5mm keresztmetszetű, 1670mm hosszú sín tökéletes választás a PrismaSeT P elosztószekrényekbe történő integráláshoz, különösen 650mm vagy 650+150mm szélességű kapcsolószekrényekben.
A Linergy LGY termékcsalád részeként, ez a gyűjtősín rendkívül megbízható elektromos teljesítményt nyújt. Névleges szigetelési feszültsége 1000V, míg névleges lökőfeszültség-állósága 12kV (3-as szennyezettségi fokozat mellett). A gyűjtősín imponáló rövidzárási szilárdságot kínál: hátsó pozícióban 3 tartóval 25kA (1s), 4 tartóval 30kA (1s), illetve 5 tartóval 40kA (1s) értéket biztosít; oldalsó pozícióban 3 tartóval elérheti a 40kA (1s) értéket is. A megengedett áramerősség értéke 35°C környezeti hőmérséklet mellett IP31 védelmi szint alatt 1040A, magasabb IP védettség (>IP31) esetén pedig 950A.
A gyűjtősín természetes színű, és egyedi t-hornyos csatlakozási rendszerrel rendelkezik, amely szabad csatlakozási pozíciót biztosít, így rugalmasan alakítható az adott alkalmazási környezethez. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal, amely garantálja a minőségét és megfelelőségét a nemzetközi előírásoknak.
A Schneider Electric Linergy LGYE gyűjtősín ideális választás komplex ipari és kereskedelmi villamossági rendszerek kiépítéséhez, ahol magas fokú megbízhatóságra, tartósságra és kiváló teljesítményre van szükség. Az elosztószekrényben történő függőleges szerelés – akár hátsó, akár oldalsó működési pozícióban – maximális rugalmasságot biztosít a tervezés és a kivitelezés során, így a termék széles körben alkalmazható különféle villamos elosztórendszerekben.
Schneider Electric PrismaSeT - LVS04504 -Linergy függőleges gyűjtősín 1000A műszaki adatok
Termék alapadatok
Termékcsalád: Linergy
Terméktípus: Profilú gyűjtősín
Termék megnevezése: Linergy LGY
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Gyűjtősín leírása: Linergy
Mennyiség szettben: 1 darab
Telepítési és üzemeltetési jellemzők
Telepítési irány: Függőleges, hátsó működési pozíció
Függőleges, oldalsó működési pozíció
Telepítési leírás: Kapcsolószekrény - 650 mm széles
Kapcsolószekrény - 650 + 150 mm széles
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áram [Ie]: 1000 A
Névleges rövid idejű áramtartás [Icw]:
25 kA (1 mp) 3 tartóval (hátsó pozíció)
30 kA (1 mp) 4 tartóval (hátsó pozíció)
40 kA (1 mp) 3 tartóval (oldalsó pozíció)
40 kA (1 mp) 5 tartóval (hátsó pozíció)
Megengedett áram:
1040 A 35 °C-on: <= IP31
950 A 35 °C-on: > IP31
Fizikai jellemzők

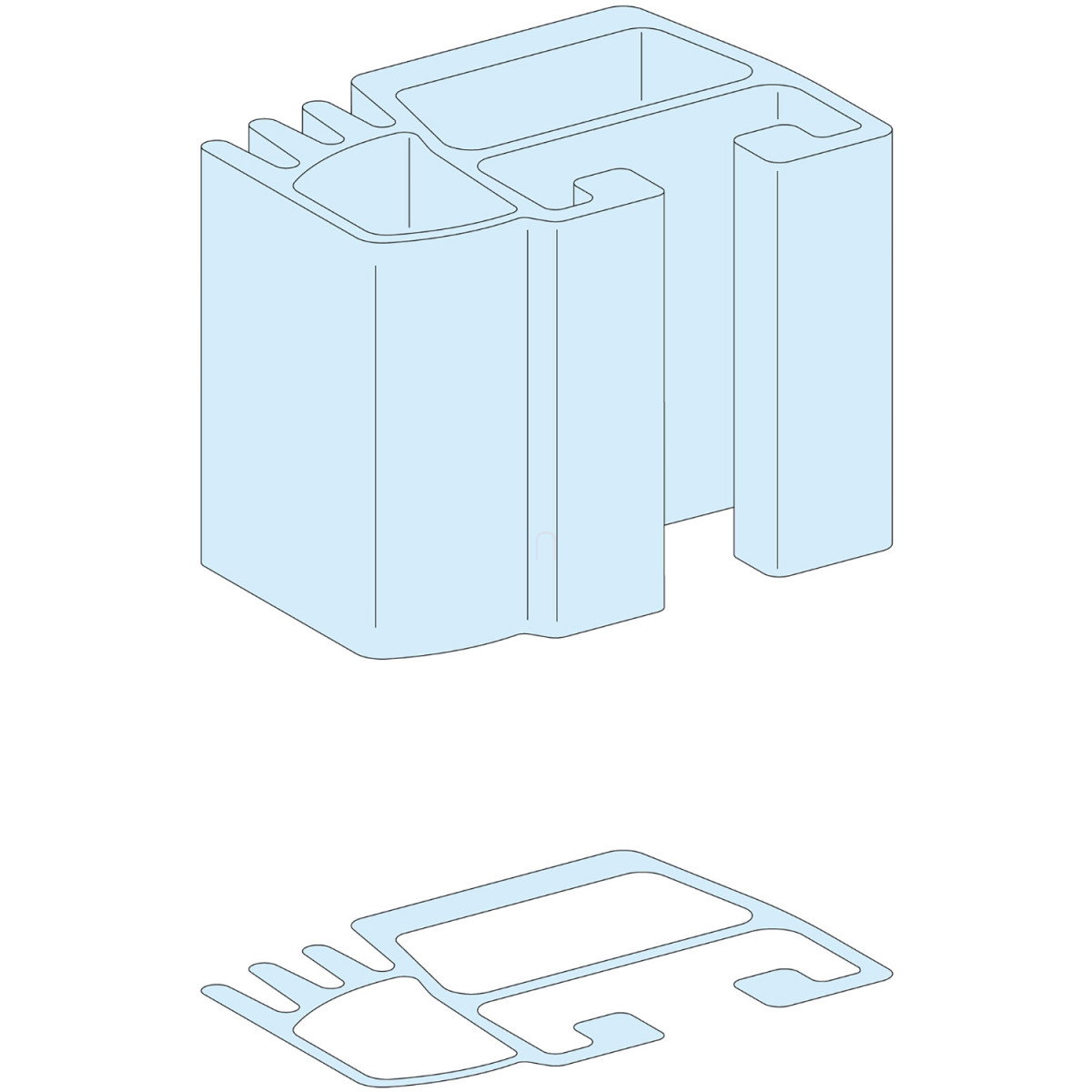

Gyűjtősín keresztmetszete: 32,5 x 42,5 mm
Hosszúság: 1670 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyedi t-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
