A Schneider Electric Linergy LGYE profil gyűjtősín professzionális elektromos elosztórendszerek megbízható és hatékony áramellátását biztosítja akár 800A névleges üzemi áramerősségig. Ez a függőleges beépítésre tervezett gyűjtősín ideális megoldást jelent a PrismaSeT és PrismaSeT P típusú elosztószekrényekbe történő integráláshoz, ahol a szilárd és biztonságos áramellátási infrastruktúra kulcsfontosságú.
A Linergy LGYE LVS04503 cikkszámú termék 1670 mm hosszúságú, 32,5 × 42,5 mm keresztmetszetű profilsín, amely rugalmas szerelési lehetőségeket kínál mind hátsó, mind oldalsó pozícióban történő függőleges beépítéshez. A sín természetes színű kivitelben készül, és egyszeres T-hornyos csatlakozási típussal rendelkezik, ami szabad csatlakozási pozíciót biztosít a különböző készülékek számára. Ez a konstrukció különösen előnyös a 650 mm vagy 650+150 mm széles elosztószekrényekben történő alkalmazáskor.
A gyűjtősín kiemelkedő villamos paraméterekkel büszkélkedhet: 1000 V névleges szigetelési feszültséggel, 12 kV impulzus állószilárdsággal (3-as szennyezettségi fokozat mellett), valamint lenyűgöző zárlati ellenállóképességgel. A termék 25 kA (1 másodperc időtartamig) zárlati ellenállóképességgel rendelkezik 3 támasztópont és hátsó pozíció esetén, míg 30 kA (1 másodperc) zárlati ellenállóképesség érhető el 3 támasztópont és oldalsó pozíció, vagy 4 támasztópont és hátsó pozíció esetén. A megengedett áramerősség IP31 vagy annál alacsonyabb védettségi szint esetén 840 A 35°C-on, míg IP31-nél magasabb védettségi szint esetén 760 A 35°C-on.
A Linergy LGYE profil gyűjtősínek megfelelnek a nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-2 előírásokat, és rendelkeznek ASTA tanúsítvánnyal, ami garantálja a termék minőségét és megfelelőségét. Az LVS04503 tökéletes választás olyan villamosipari szakemberek számára, akik megbízható, nagy teljesítményű és szabványoknak megfelelő áramellátási megoldást keresnek ipari és kereskedelmi alkalmazásokhoz.
Schneider Electric PrismaSeT - LVS04503 -Linergy függőleges gyűjtősín 800A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Profil gyűjtősín
Terméknév: Linergy LGY
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Gyűjtősín leírása: Linergy
Mennyiség készletenként: 1 darab
Telepítési adatok
Beépítési irány: Függőleges, működési pozíció: hátsó
Függőleges, működési pozíció: oldalsó
Telepítési leírás: Elosztószekrény - szélesség 650 mm
Elosztószekrény - szélesség 650 + 150 mm
Villamos jellemzők
Névleges szigetelési feszültség: 1000 V
Névleges lökőfeszültség-állóság: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áramerősség: 800 A
Névleges rövid idejű áramerősség:
25 kA (1 s) 3 támasztópont esetén (hátsó pozíció)
30 kA (1 s) 3 támasztópont esetén (oldalsó pozíció)
30 kA (1 s) 4 támasztópont esetén (hátsó pozíció)
Megengedett áramerősség:
840 A 35 °C-on: <= IP31
760 A 35 °C-on: > IP31
Fizikai jellemzők

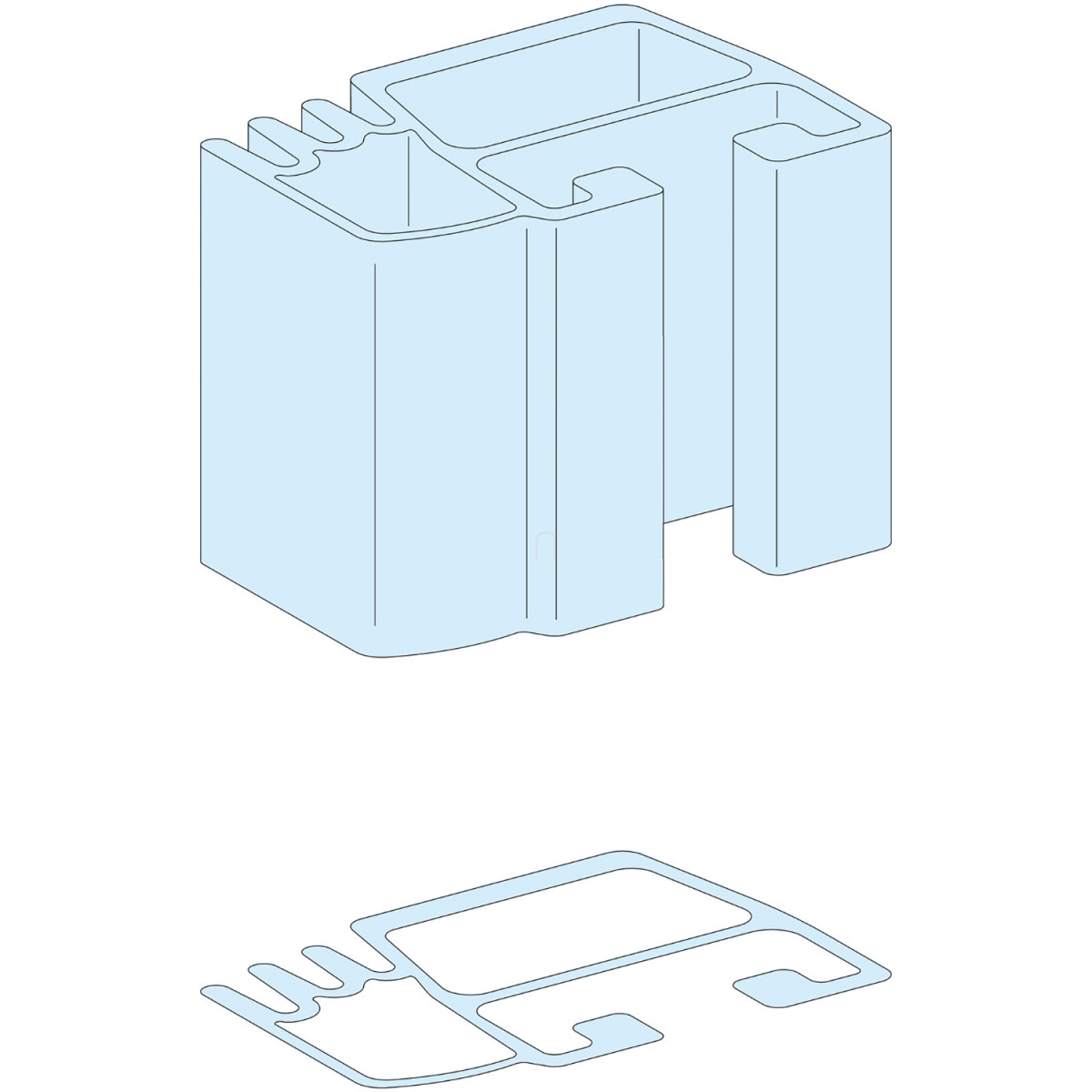

Gyűjtősín keresztmetszet: 32,5 x 42,5 mm
Hosszúság: 1670 mm
Nettó tömeg: 1,64 kg
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyszeres t-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
