A Schneider Electric Linergy LGYE profilsín az energiaelosztó rendszerek megbízható és hatékony komponense, amely elsősorban PrismaSeT P elosztószekrényekbe való függőleges beépítésre terveztek. Az LVS04502 cikkszámú, 630A névleges áramú gyűjtősín a Linergy LGY termékcsalád része, amely ipari és kereskedelmi alkalmazásokhoz egyaránt kiválóan megfelel.

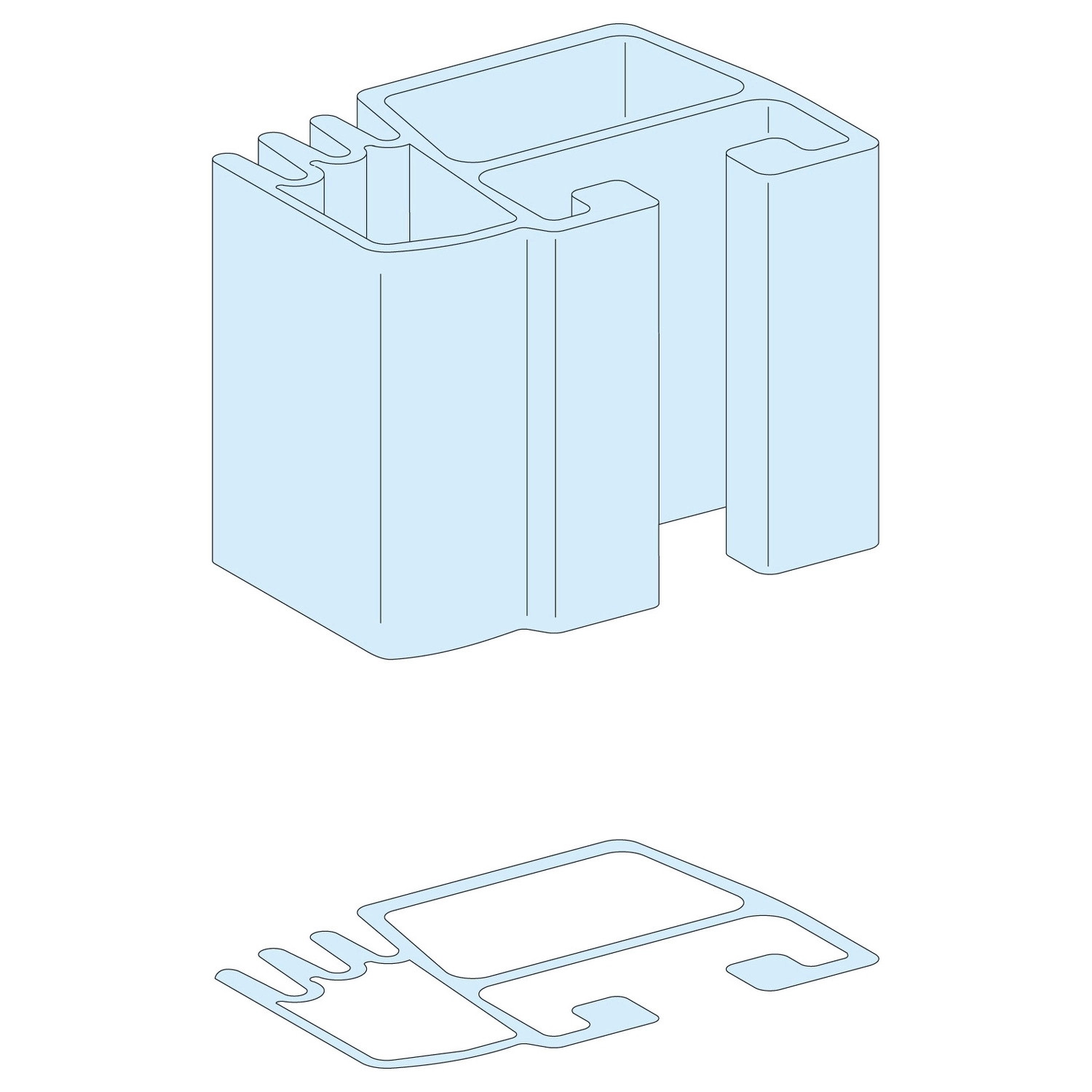

Ez a speciálisan kialakított, 32,5 x 42,5 mm keresztmetszetű és 1670 mm hosszú profilsín rendkívül sokoldalúan használható. Kiváló elektromos paraméterekkel rendelkezik: 1000V névleges szigetelési feszültség, 12 kV névleges lökőfeszültség-állóság 3-as szennyezettségi fokozat mellett, valamint 25 kA rövid idejű zárlati áram (1 másodpercig) 3 rögzítési pont esetén, akár hátsó, akár oldalsó pozícióban. A természetes színű sín szabad csatlakozási pontokat biztosít a single t-slot csatlakozási típusnak köszönhetően.
A Linergy LGYE profilsín maximális üzemi áramerőssége függ a beépítési környezet védettségi szintjétől: 35°C környezeti hőmérséklet esetén IP31 vagy annál alacsonyabb védettségnél 680A, míg IP31-nél magasabb védettség esetén 590A megengedett áramerősséggel használható. A termék telepítési iránya függőleges, és működési pozíciója lehet hátsó vagy oldalsó. Beépíthető 650 mm vagy 650+150 mm szélességű kapcsolószekrénybe egyaránt.
Az LVS04502 cikkszámú Linergy LGYE profilsín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint ASTA tanúsítvánnyal rendelkezik, ami garantálja a termék megbízhatóságát és biztonságos használatát. A termék szabadon pozicionálható csatlakozási lehetőségeket kínál, így maximális rugalmasságot biztosít a rendszer tervezésekor és kivitelezésekor. Villamosmérnökök és kivitelezők számára ideális választás lehet komplex energiaelosztó rendszerek építésekor, ahol a magas minőség, a megbízhatóság és a könnyen szerelhetőség elsődleges szempont.
Schneider Electric PrismaSeT - LVS04502 -Linergy függőleges gyűjtősín 630A műszaki adatok
Alap jellemzők
Termékcsalád: Linergy
Terméktípus: Profilsín
Terméknév: Linergy LGY
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Sín leírása: Linergy
Kiszerelés: 1 db
Telepítési jellemzők
Telepítési irány: Függőleges, működési pozíció: hátsó vagy oldalsó
Telepítési leírás: Szekrény - szélesség 650 mm vagy szélesség 650 + 150 mm
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fokozat: 3)
Névleges üzemi áram [Ie]: 630 A
Rövid idejű zárlati áram [Icw]: 25 kA (1 s) 3 támasztópontnál (hátsó pozíció) vagy 25 kA (1 s) 3 támasztópontnál (oldalsó pozíció)
Megengedett áramerősség: 680 A 35 °C-nál: <= IP31 védettség esetén vagy 590 A 35 °C-nál: > IP31 védettség esetén
Fizikai jellemzők
Sín keresztmetszete: 32,5 x 42,5 mm
Hosszúság: 1670 mm
Szín: Natúr
Síncsatlakozás típusa: Egyes t-horony
Csatlakozási távolság: Szabadon állítható csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
