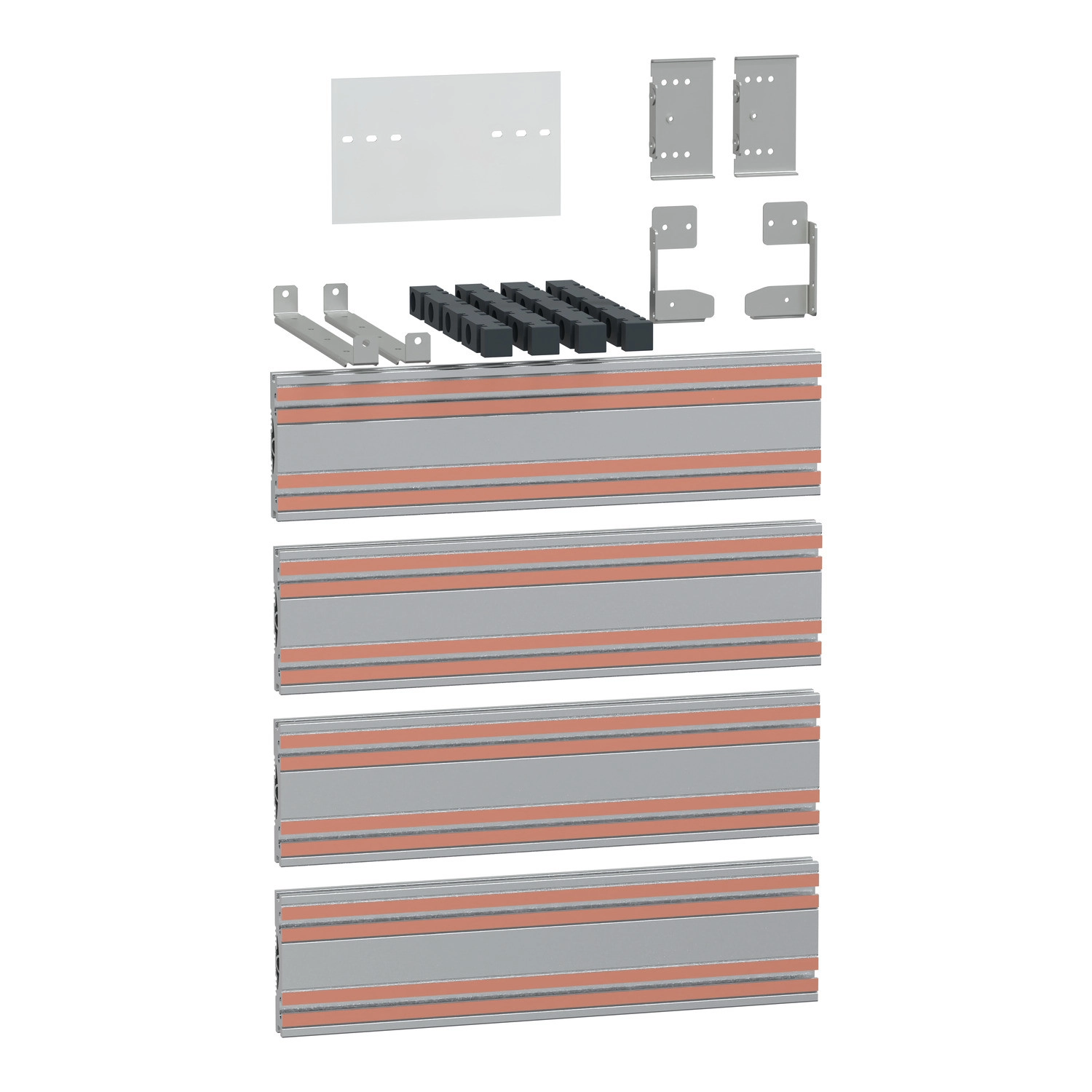

A Schneider Electric PrismaSeT termékcsaládhoz tartozó LVS04498 cikkszámú vízszintes csatlakozás egy rendkívül professzionális megoldás a nagyáramú elektromos elosztórendszerek kiépítéséhez. Ez a kapcsolati átviteli egység kifejezetten a LGYE MTZ2/NW 3200A megszakítókhoz lett tervezve, 4 pólusú kivitelben, amely maximális üzembiztonságot és rugalmasságot biztosít ipari környezetben.
Az LVS04498 csatlakozó alkatrész a PrismaSeT P szekrényrendszerhez készült, amelyet szigorú nemzetközi szabványok szerint gyártanak: megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, illetve rendelkezik ASTA tanúsítvánnyal is. Ezt az áramvezető kiegészítőt 3200 A névleges üzemi áramra tervezték, ami ideálissá teszi nagy teljesítményű rendszerek számára. A termék 580 mm hosszúságú, és szettben kerül forgalomba, csomagonként 1 darabbal.
A csatlakozási lehetőségek rendkívül sokoldalúak, a termék különböző telepítési konfigurációkat támogat. Használható 650 mm szélességű, 600 mm vagy 1000 mm mélységű szekrényekben, és kompatibilis mind a Masterpact NW32 kihúzható, mind a fix kivitelű megszakítókkal, függőleges vezérlőkaros elrendezésben, alsó csatlakozással. A csatlakoztatási lehetőségek közé tartozik az adapterre történő első és hátsó csatlakozás, a Canalis sínrendszerre történő első és hátsó csatlakozás, valamint a sínelosztóra történő első csatlakozás is, mindegyik speciális referenciaszámmal ellátva a megfelelő konfigurációhoz.
A termék kivitele lehetővé teszi 650 mm szélességű és 600 mm mélységű PrismaSeT P szekrényekbe történő telepítését, ahol az előlapi csatlakozás az adapteren keresztül történik 36-os referenciaszámmal, vagy 650 mm szélességű és 1000 mm mélységű szekrényekbe, ahol a hátsó csatlakozás adaptere 15-ös referenciaszámú. Továbbá elérhető 650 mm szélességű és 600 mm mélységű szekrényekbe történő telepítés 20-as előlapi adapterrel, valamint ugyanilyen szélességű szekrényben Canalis sínrendszerre történő csatlakoztatás 28-as referenciaszámmal. Mindezek a változatok elérhetők mind kihúzható, mind fix Masterpact NW32 megszakítókhoz is, így a szakemberek minden telepítési helyzetben megtalálják a megfelelő megoldást.
Schneider Electric PrismaSeT - LVS04498 -vízszintes csatlakozás LGYE NW 3200A 4P műszaki adatok
Általános jellemzők
Terméktípus: Vízszintes csatlakozás, PrismaSeT P, LGYE MTZ2/NW 3200A 4P
Cikkszám: LVS04498
Termékcsalád: PrismaSeT
Termékkategória: PrismaSeT P
Komponens típusa: Csatlakozás
Termék megnevezés: PrismaSeT PrismaSeT P szekrény Masterpact MasterPact NW
Műszaki adatok
Kategória: Árameloszlási kiegészítő
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Tanúsítványok: ASTA
Szekrény-eszköz kapcsolat: csatlakozás átviteli szerelvény
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 600 mm: elülső; 600 + 400 mm: hátsó
Telepített eszköz: Masterpact: kihúzható NW32 - vezérlés: függőleges kapcsoló - alsó csatlakozás; Masterpact: fix NW32 - vezérlés: függőleges kapcsoló - alsó csatlakozás
Névleges üzemi áram [Ie]: 3200 A
Hosszúság: 580 mm
Mennyiség szettenként: 1 darab
Funkcionális egység konfiguráció
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 kihúzható függőleges kapcsoló 4P 1 elülső csatlakozás adapteren 36
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 kihúzható függőleges kapcsoló 4P 1 hátsó csatlakozás adapteren 15
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 kihúzható függőleges kapcsoló 4P 1 elülső csatlakozás adapteren 20
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 kihúzható függőleges kapcsoló 4P 1 elülső csatlakozás Canalis rendszeren 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 kihúzható függőleges kapcsoló 4P 1 hátsó csatlakozás Canalis rendszeren 17
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 kihúzható függőleges kapcsoló 4P 1 elülső csatlakozás sínen 36
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix függőleges kapcsoló 4P 1 elülső csatlakozás adapteren 19
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fix függőleges kapcsoló 4P 1 hátsó csatlakozás adapteren 14
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix függőleges kapcsoló 4P 1 elülső csatlakozás Canalis rendszeren 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fix függőleges kapcsoló 4P 1 hátsó csatlakozás Canalis rendszeren 16
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix függőleges kapcsoló 4P 1 elülső csatlakozás sínen 36
