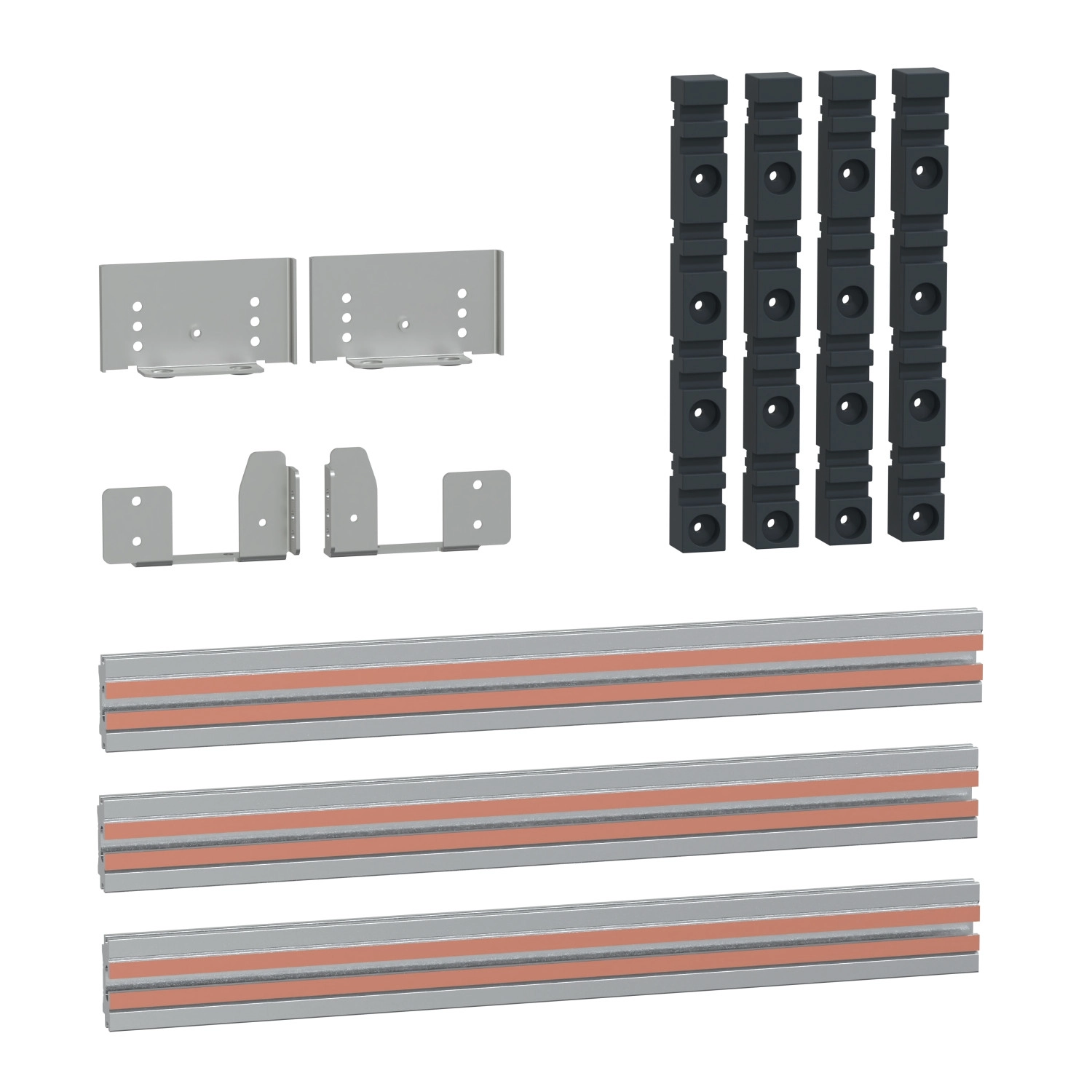

A Schneider Electric PrismaSeT - LVS04497 terméke egy professzionális, vízszintes csatlakozás, amely a Linergy LGYE sínrendszerhez illeszkedik, és MTZ2/NW 3 pólusú, 3200A áramerősségű megszakítókhoz készült. Ez a precíziós gyártású elektromos áramhálózati komponens a PrismaSeT P termékcsalád része, amely kifejezetten nagy teljesítményű energiaelosztó rendszerekhez lett kifejlesztve.
Az LVS04497 csatlakozás transfer szerelvényként funkcionál, amelyet 650 mm szélességű és 600 mm mélységű szekrényben lehet telepíteni, front vagy hátsó pozícióban. Kompatibilis a Masterpact sorozat fiókos vagy fix kivitelű NW32 megszakítóival, amelyek függőleges elrendezésben, alsó csatlakozással vannak kialakítva. Az eszköz névleges üzemi árama 3200 A, hossza pedig 580 mm, amely ideálissá teszi a nagy terhelésű ipari alkalmazásokhoz.
A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal, amely garantálja a minőségét és megbízhatóságát. A csatlakozó különböző telepítési lehetőségeket kínál, attól függően, hogy milyen típusú szekrénybe és milyen konfigurációban kell beépíteni. Támogatja az adapteres, Canalis-rendszerű vagy sínes front/hátsó csatlakoztatási megoldásokat egyaránt, ezzel maximális rugalmasságot biztosítva a villamos tervezők számára. A termék műszaki rajzán jól látható a pontos kialakítás és méretezés, amely segít a megfelelő elhelyezés és bekötés megtervezésében.
A Schneider Electric PrismaSeT LVS04497 csatlakozás kiváló választás olyan projektekhez, ahol a nagy teljesítmény, a megbízhatóság és a rugalmasság alapvető követelmény. A pontos méretei (578 mm × 60 mm, 5.7 mm és 23 mm különböző részeken) lehetővé teszik a precíz tervezést és kivitelezést. A termék halogenmentessége, PVC- és szilikon-mentessége környezetbarát tulajdonságokkal is felruházza, ami a modern, fenntarthatóságra törekvő projektekben különösen előnyös.
Schneider Electric PrismaSeT - LVS04497 -vízszintes csatlakozás LGYE NW 3200A 3P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Termék típusa: Csatlakozás
Terméknév: PrismaSeT PrismaSeT P szekrény Masterpact MasterPact NW
Tartozék/külön alkatrész kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Termék tanúsítványok: ASTA
Kiegészítő információk
Szekrény-készülék csatlakozás: csatlakozás átviteli szerelvény
Pólus leírás: 3P
Telepítés leírása: Szekrény - szélesség 650 mm
Szekrény mélység: 600 mm: elöl; 600 + 400 mm: hátul
Telepített készülék: Masterpact: fiókos NW32 - vezérlés: billenőkar függőleges telepítés - alsó csatlakozás; Masterpact: fix NW32 - vezérlés: billenőkar függőleges telepítés - alsó csatlakozás
Névleges üzemi áram: 3200 A
Hosszúság: 580 mm
Mennyiség készletenként: 1 készlet
Funkcionális egységek
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fiókos billenőkar függőleges 3P 1 elülső csatlakozás adapterhez 36
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fiókos billenőkar függőleges 3P 1 hátsó csatlakozás adapterhez 15
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fiókos billenőkar függőleges 3P 1 elülső csatlakozás adapterhez 20
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fiókos billenőkar függőleges 3P 1 elülső csatlakozás Canalis-hoz 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fiókos billenőkar függőleges 3P 1 hátsó csatlakozás Canalis-hoz 17
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fiókos billenőkar függőleges 3P 1 elülső csatlakozás sínehez 36
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix billenőkar függőleges 3P 1 elülső csatlakozás adapterhez 19
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fix billenőkar függőleges 3P 1 hátsó csatlakozás adapterhez 14
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix billenőkar függőleges 3P 1 elülső csatlakozás Canalis-hoz 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fix billenőkar függőleges 3P 1 hátsó csatlakozás Canalis-hoz 16
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix billenőkar függőleges 3P 1 elülső csatlakozás sínehez 36
Méretek
A műszaki rajz szerint: 578 mm hosszú, 60 mm széles, változó magasság (5.7 mm, 9 mm, 23 mm méretekkel)
