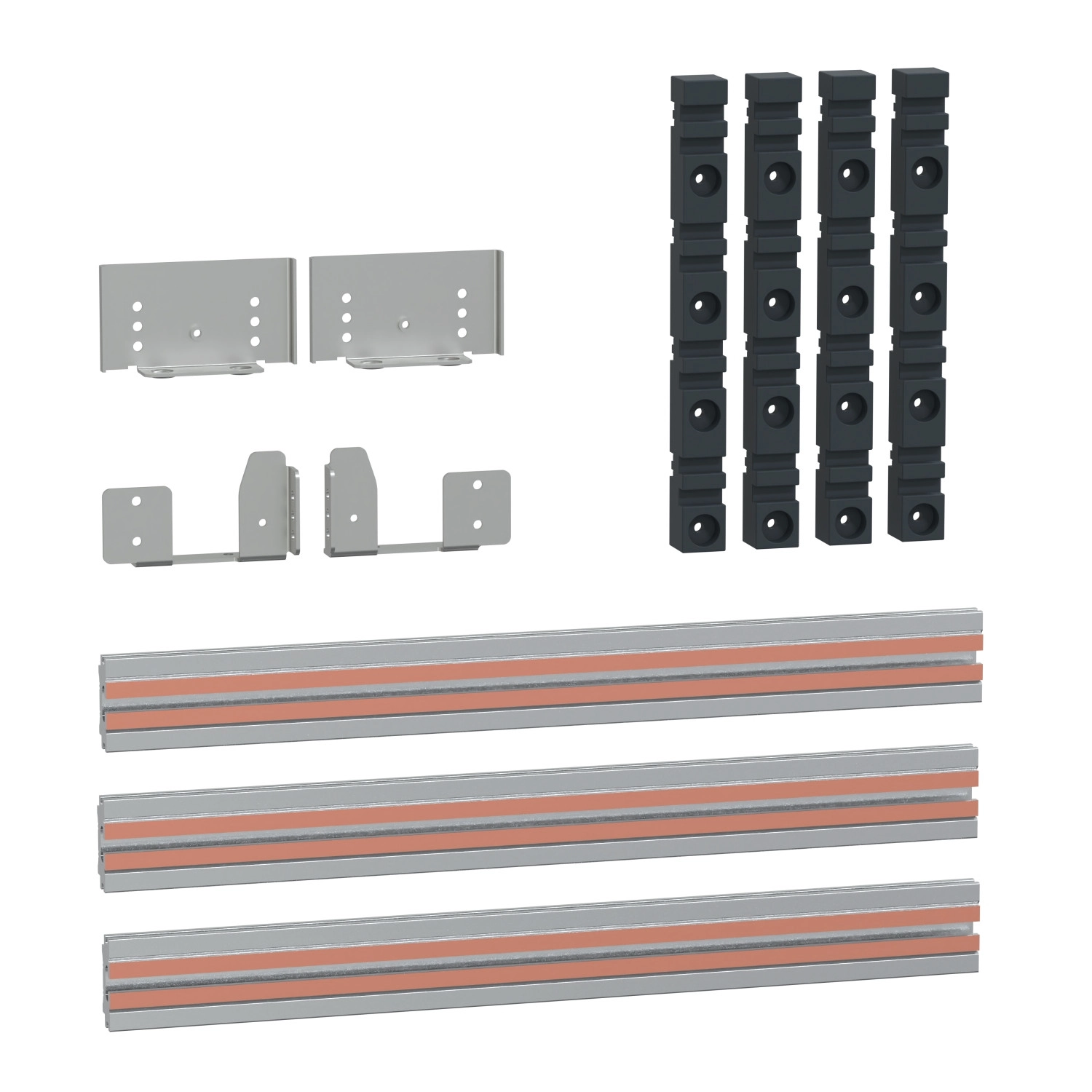

A Schneider Electric PrismaSeT P termékcsaládba tartozó LVS04496 cikkszámú vízszintes csatlakozás az MTZ2/NW megszakítók és a Linergy LGYE gyűjtősínek közötti kapcsolatot biztosítja. Ez a kifejezetten 4P (4 pólusú) kialakítású, 2500A névleges áramerősségre tervezett áramátviteli komponens ideális választás nagyteljesítményű villamos kapcsolóberendezések kiépítéséhez.
A csatlakozó transzfer egység a PrismaSeT P sorozatú elosztószekrényekbe telepíthető, és kompatibilis a Masterpact NW20...25 típusú megszakítókkal mind kihúzható (drawout), mind fix kivitelben. A termék 580 mm hosszúságú, és a magas áramterhelhetősége révén tökéletes megoldás ipari és nagy kereskedelmi létesítmények energiaelosztó rendszereinek kiépítéséhez. Az LVS04496 csatlakozó különböző telepítési konfigurációkban alkalmazható: 650 mm szélességű, 600 mm vagy 600 + 400 mm (elöl/hátul) mélységű szekrényekbe szerelhető, vertikális elrendezésben, alsó csatlakozással.
A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványok követelményeinek, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a magas minőséget és a biztonságos működést. Az LVS04496 csatlakozó rugalmas beépítési lehetőségeket kínál, hiszen többféle konfigurációban használható: adapteren, Canalis rendszeren vagy közvetlenül gyűjtősíneken keresztül történő csatlakozásokkal. A Schneider Electric PrismaSeT P - LVS04496 vízszintes csatlakozó különösen ajánlott olyan alkalmazási területekre, ahol kritikus fontosságú a megbízható áramátvitel, például adatközpontokban, ipari létesítményekben vagy nagy kereskedelmi épületekben.
A Schneider Electric PrismaSeT P - LVS04496 csatlakozó kialakítása lehetővé teszi a gyors és problémamentes telepítést. A szett egy darab csatlakozó egységet tartalmaz. A termék széleskörű kompatibilitással rendelkezik, támogatva a 3P és 4P konfigurációkat is, mind kihúzható, mind fix Masterpact NW megszakítókhoz. Az LVS04496 cikkszámú csatlakozás magas műszaki színvonalat képvisel, és a Schneider Electric magas minőségi szabványainak megfelelően készül, biztosítva a hosszú élettartamot és a megbízható teljesítményt az energiaelosztó rendszerekben.
Schneider Electric PrismaSeT - LVS04496 -vízszintes csatlakozás LGYE NW 2500A 4P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Termék típusa: Csatlakozás
Terméknév: PrismaSeT PrismaSeT P szekrény Masterpact MasterPact NW
Tartozék kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-eszköz csatlakozás: csatlakozás transzfer szerelvény
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm; Szekrény mélység: 600 mm: elöl, 600 + 400 mm: hátul
Telepíthető eszköz: Masterpact: kihúzható NW20...25 - vezérlés: kapcsoló függőleges telepítés - alsó csatlakozás; Masterpact: fix NW20...25 - vezérlés: kapcsoló függőleges telepítés - alsó csatlakozás
Névleges üzemi áram [Ie]: 2500 A
Hosszúság: 580 mm
Mennyiség készletenként: 1 darabos készlet
Funkcionális egység
Az adatlap részletesen tartalmazza a kompatibilis szekrények és beépítési konfigurációk listáját, beleértve a 650 mm széles és 600 mm vagy 1000 mm mély PrismaSeT P szekrényeket, különböző csatlakozási megoldásokkal (adapteren, Canalis rendszeren vagy gyűjtősínen keresztül), mind 3P mind 4P konfigurációban, fix és kihúzható Masterpact NW20...25 megszakítókhoz.
