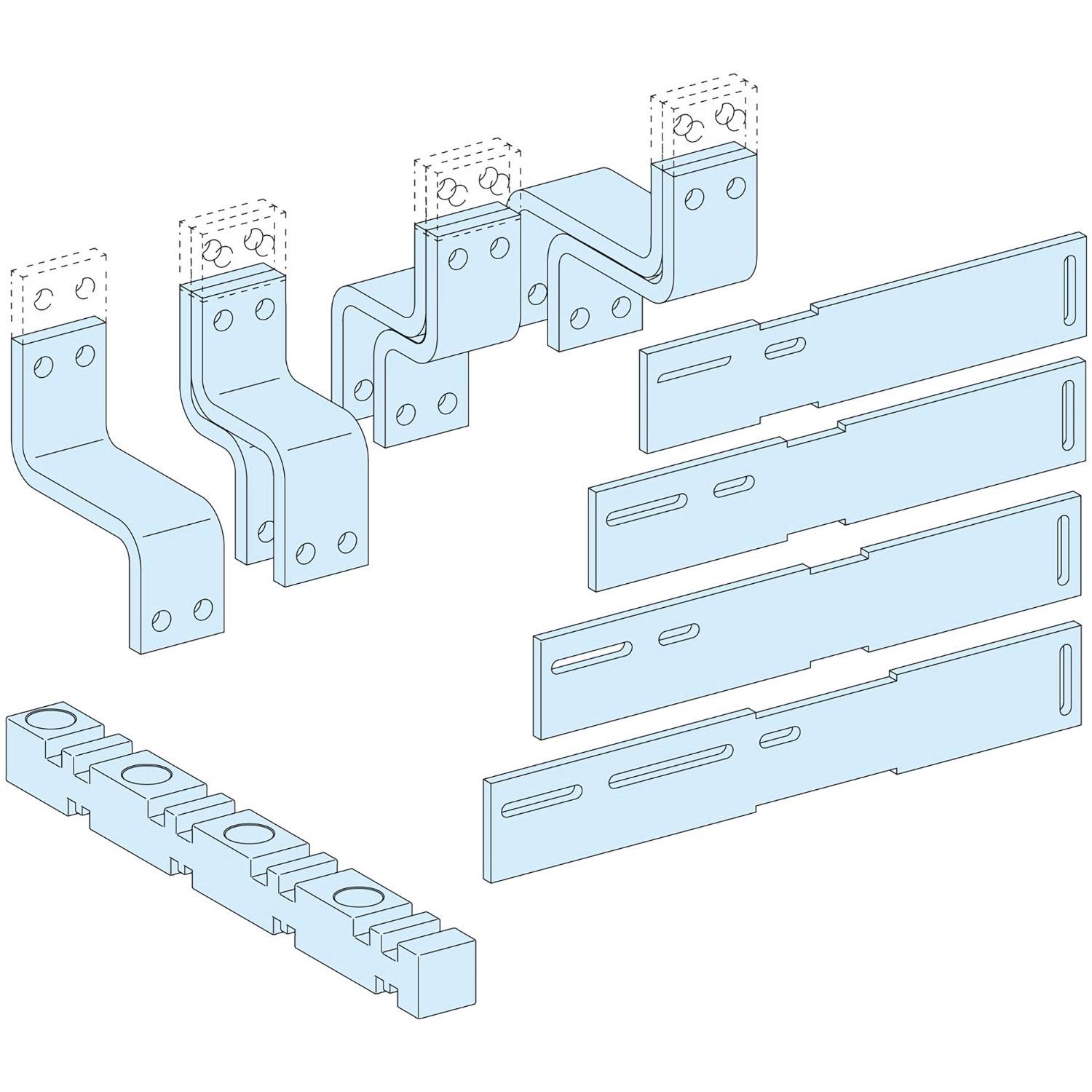

A Schneider Electric PrismaSeT - LVS04492 1600A csatlakozó egy kiváló minőségű áramellátási tartozék, amelyet kifejezetten a PrismaSeT P elosztószekrényekhez terveztek. Ez a speciális csatlakozó lehetővé teszi a ComPact NS1600 és Masterpact NT16 típusú, kocsin elhelyezett, kihúzható megszakítók biztonságos és hatékony csatlakoztatását a Linergy LGYE sínezethez.
A termék tervezésekor a Schneider Electric mérnökei különös figyelmet fordítottak a rugalmasságra és a telepítés egyszerűségére. Az LVS04492 csatlakozó kompatibilis többféle vezérlési móddal is, beleértve a közvetlen frontoldali forgófogantyús, motorhajtásos és karos kiviteleket is, miközben mindig függőleges elhelyezést tesz lehetővé. A 4-pólusú kialakítás biztosítja a teljes háromfázisú rendszer és a nullavezető megfelelő csatlakoztatását, ami különösen fontos a mai komplex villamos rendszerekben.
A Schneider Electric PrismaSeT - LVS04492 csatlakozót úgy tervezték, hogy megfeleljen a nemzetközi szabványoknak, köztük az IEC 61439-1 és IEC 61439-2 előírásainak, amelyek az alacsony feszültségű kapcsolóberendezésekre vonatkoznak. Emellett ASTA tanúsítvánnyal is rendelkezik, ami tovább erősíti a termék megbízhatóságát és minőségét. Ez a megfelelőség biztosítja, hogy a termék teljesíti a szükséges biztonsági és teljesítmény-követelményeket.
Műszaki szempontból az LVS04492 csatlakozó 1600 A névleges üzemi árammal rendelkezik, ami lehetővé teszi nagy teljesítményigényű rendszerek biztonságos üzemeltetését. A csatlakozó 80 x 10 mm-es sínkeresztmetszettel rendelkezik, méretei pedig 150 mm magasság, 550 mm szélesség és 300 mm mélység, ami lehetővé teszi a 650 mm szélességű, 400 mm mélységű (elölről) vagy 400+400 mm mélységű (hátulról) szekrényekbe történő beépítést. A termék nettó tömege 21,72 kg, és készletben 1 darab található. Az LVS04492 csatlakozó integrálható számos funkcióegységbe, mint például a 650 mm szélességű, 400 mm vagy 800 mm mélységű PrismaSeT P szekrénybe, különböző konfigurációkban, beleértve az elülső vagy hátsó csatlakozásokat a Linergy LGYE sínrendszerre, valamint az adaptor 11 vagy adaptor 15 eszközökre. A műszaki rajzok alapján a termék pontos dimenziói megtalálhatók az adatlapon, ahol a fő méretek: 603 mm, 313 mm, 191 mm és 44 mm. Ez segíti a tervezőket és kivitelezőket a megfelelő beépítés megtervezésében.
Schneider Electric PrismaSeT - LVS04492 -1600A csatlakozó NS-NT, függőleges, kocs., 4P műszaki adatok
Főbb jellemzők
Terméktípus: Csatlakozó
Termékcsalád: PrismaSeT P
Kategória: Áramellátási tartozék
Cikkszám: LVS04492
Műszaki paraméterek
Csatlakozás típusa: Linergy sínek
Pólusok száma: 4P
Névleges üzemi áram [Ie]: 1600 A
Sín keresztmetszet: 80 x 10 mm
Szabványok: IEC 61439-2, IEC 61439-1
Tanúsítványok: ASTA
Fizikai jellemzők
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Nettó tömeg: 21,72 kg
Telepítési adatok
Szekrény szélessége: 650 mm
Szekrény mélysége: 400 mm (elöl), 400 + 400 mm (hátul)
Kompatibilis eszközök:
- ComPact: kocsin elhelyezett NS1600 - vezérlés: közvetlen frontoldali forgófogantyú függőleges elhelyezés
- ComPact: kocsin elhelyezett NS1600 - vezérlés: motoros működtetés függőleges elhelyezés
- ComPact: kocsin elhelyezett NS1600 - vezérlés: karos függőleges elhelyezés
- Masterpact: kocsin elhelyezett NT16 - vezérlés: karos függőleges elhelyezés
- Masterpact: kocsin elhelyezett NT16 - vezérlés: motoros működtetés függőleges elhelyezés
Mennyiség és kiszerelés
Mennyiség készletenként: 1 darab
