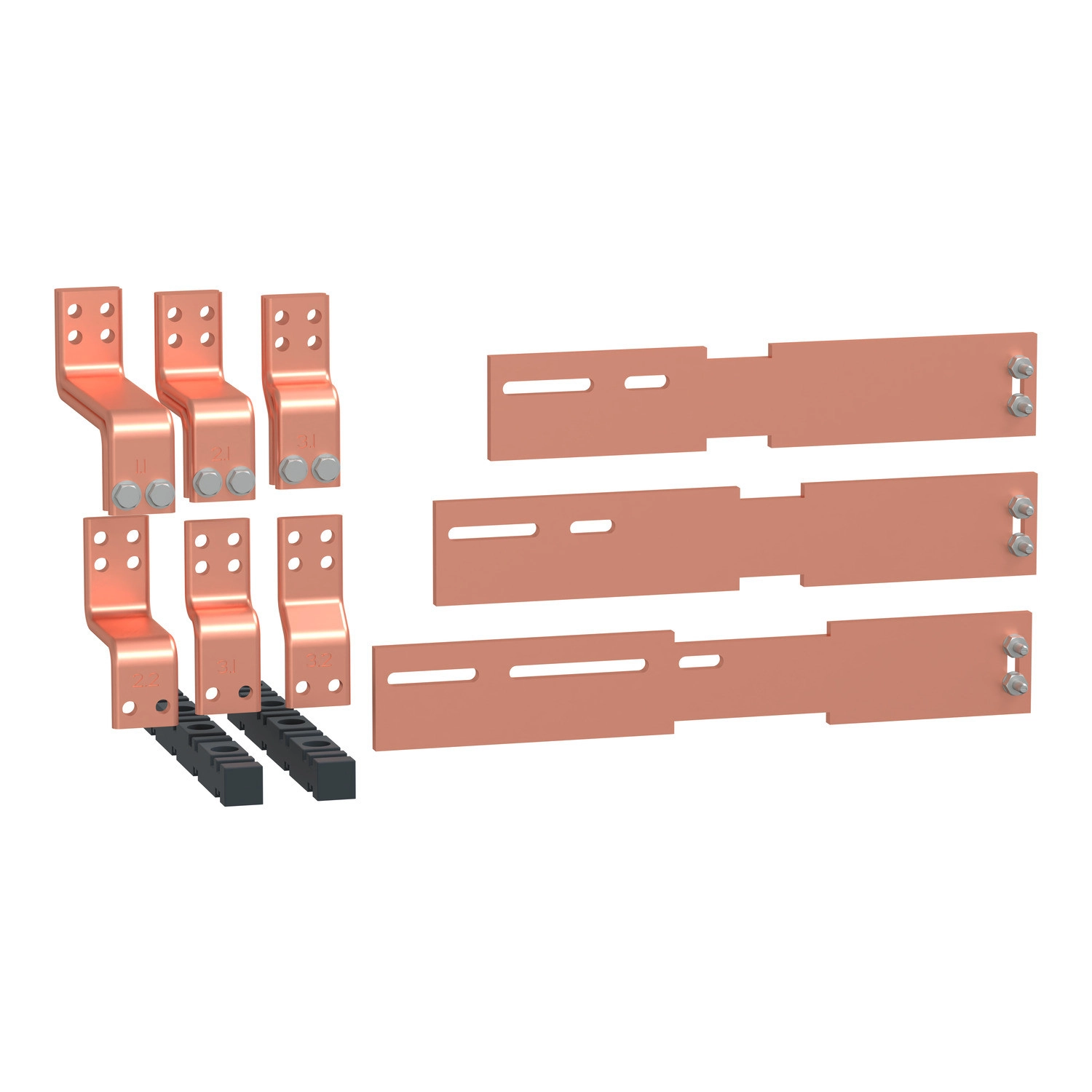

A Schneider Electric PrismaSeT P rendszerhez tartozó LVS04491 csatlakozóelem egy professzionális áramkötési megoldás, amely kifejezetten NS-MTZ1/NT típusú megszakítókhoz lett tervezve. Ez a 3 pólusú, 1600A-es kihúzható csatlakozó Linergy LGYE sínek alkalmazásához készült, és ideális választás nagy teljesítményű villamos kapcsolóberendezésekben.
A PrismaSeT termékcsalád részeként ez a csatlakozóelem teljes mértékben megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal is. Ezek a minősítések garantálják a termék megbízhatóságát és biztonságát ipari és kereskedelmi alkalmazásokban egyaránt. A csatlakozó kompakt méretekkel rendelkezik: 150 mm magasság, 550 mm szélesség és 300 mm mélység jellemzi, így tökéletesen illeszkedik a 650 mm szélességű és 400 mm vagy 400+400 mm mélységű PrismaSeT P szekrényekbe.
Műszakilag a csatlakozó 1600 A névleges üzemi áramra (Ie) van méretezve, és 80×10 mm-es sínes keresztmetszettel rendelkezik. Különösen előnyös tulajdonsága, hogy kompatibilis többféle kialakítású megszakítóval is: használható ComPact NS1600 típusú, kihúzható kialakítású megszakítókkal, amelyek közvetlen előlapi forgatókarral, motoros mechanizmussal vagy kapcsolókaros vezérléssel is elláthatók, valamint Masterpact NT16 típusú kihúzható megszakítókkal is, kapcsolókaros vagy motoros mechanizmussal. Ez a sokoldalúság lehetővé teszi, hogy különböző vezérlési és automatizálási igényekhez is alkalmazható legyen.
A funkcionális egységek kialakítása többféle variációban lehetséges: a csatlakozó beépíthető 650×400 mm-es vagy 650×800 mm-es PrismaSeT P szekrénybe, ahol előlapi vagy hátsó csatlakozás is megvalósítható. Az előlapi csatlakozás adapter 15-tel, míg a hátsó csatlakozás adapter 11-gyel vagy Canalis 16-tal kivitelezhető, így különféle telepítési igényekhez is rugalmasan igazodik. A termék tömege 17,38 kg, és darabonként kerül értékesítésre (1 darabos kiszerelés). Tökéletes választás lehet villamos tervezőknek és kivitelezőknek, akik megbízható, szabványos és sokoldalú kapcsolódási megoldást keresnek nagy teljesítményű megszakítók PrismaSeT P elosztószekrénybe történő integrálásához.
Schneider Electric PrismaSeT - LVS04491 -1600A csatlakozó NS-NT, függőleges, kocs., 3P műszaki adatok
Alap jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Termék vagy alkatrész típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék / külön alkatrész kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Terméktanúsítványok: ASTA
Műszaki jellemzők
Szekrény-eszköz csatlakozás: Linergy sínek
Pólusok leírása: 3P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 400 mm: elülső; 400 + 400 mm: hátsó
Telepíthető eszköz: ComPact: kihúzható NS1600 - vezérlés: közvetlen előlapi forgató fogantyú függőleges telepítés; ComPact: kihúzható NS1600 - vezérlés: motoros mechanizmus függőleges telepítés; ComPact: kihúzható NS1600 - vezérlés: kapcsoló függőleges telepítés; Masterpact: kihúzható NT16 - vezérlés: kapcsoló függőleges telepítés; Masterpact: kihúzható NT16 - vezérlés: motoros mechanizmus függőleges telepítés
Névleges üzemi áram [Ie]: 1600 A
Sínek keresztmetszete: 80 x 10 mm
Fizikai jellemzők
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Funkcionális egységek
650 mm 800 mm PrismaSeT P szekrény ComPact NS1600 kihúzható kapcsoló függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 800 mm PrismaSeT P szekrény ComPact NS1600 kihúzható közvetlen előlapi forgató fogantyú függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 800 mm PrismaSeT P szekrény ComPact NS1600 kihúzható motoros mechanizmus függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 400 mm PrismaSeT P szekrény ComPact NS1600 kihúzható kapcsoló függőleges 3P 1 elülső csatlakozás adapter 15-ön
650 mm 400 mm PrismaSeT P szekrény ComPact NS1600 kihúzható közvetlen előlapi forgató fogantyú függőleges 3P 1 elülső csatlakozás adapter 15-ön
650 mm 400 mm PrismaSeT P szekrény ComPact NS1600 kihúzható motoros mechanizmus függőleges 3P 1 elülső csatlakozás adapter 15-ön
650 mm 400 mm PrismaSeT P szekrény Masterpact NT16 kihúzható kapcsoló függőleges 3P 1 elülső csatlakozás adapter 15-ön
650 mm 400 mm PrismaSeT P szekrény Masterpact NT16 kihúzható motoros mechanizmus függőleges 3P 1 elülső csatlakozás adapter 15-ön
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 kihúzható kapcsoló függőleges 3P 1 hátsó csatlakozás adapter 11-en
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 kihúzható motoros mechanizmus függőleges 3P 1 hátsó csatlakozás adapter 11-en
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 kihúzható kapcsoló függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 kihúzható motoros mechanizmus függőleges 3P 1 hátsó csatlakozás Canalis 16-on
