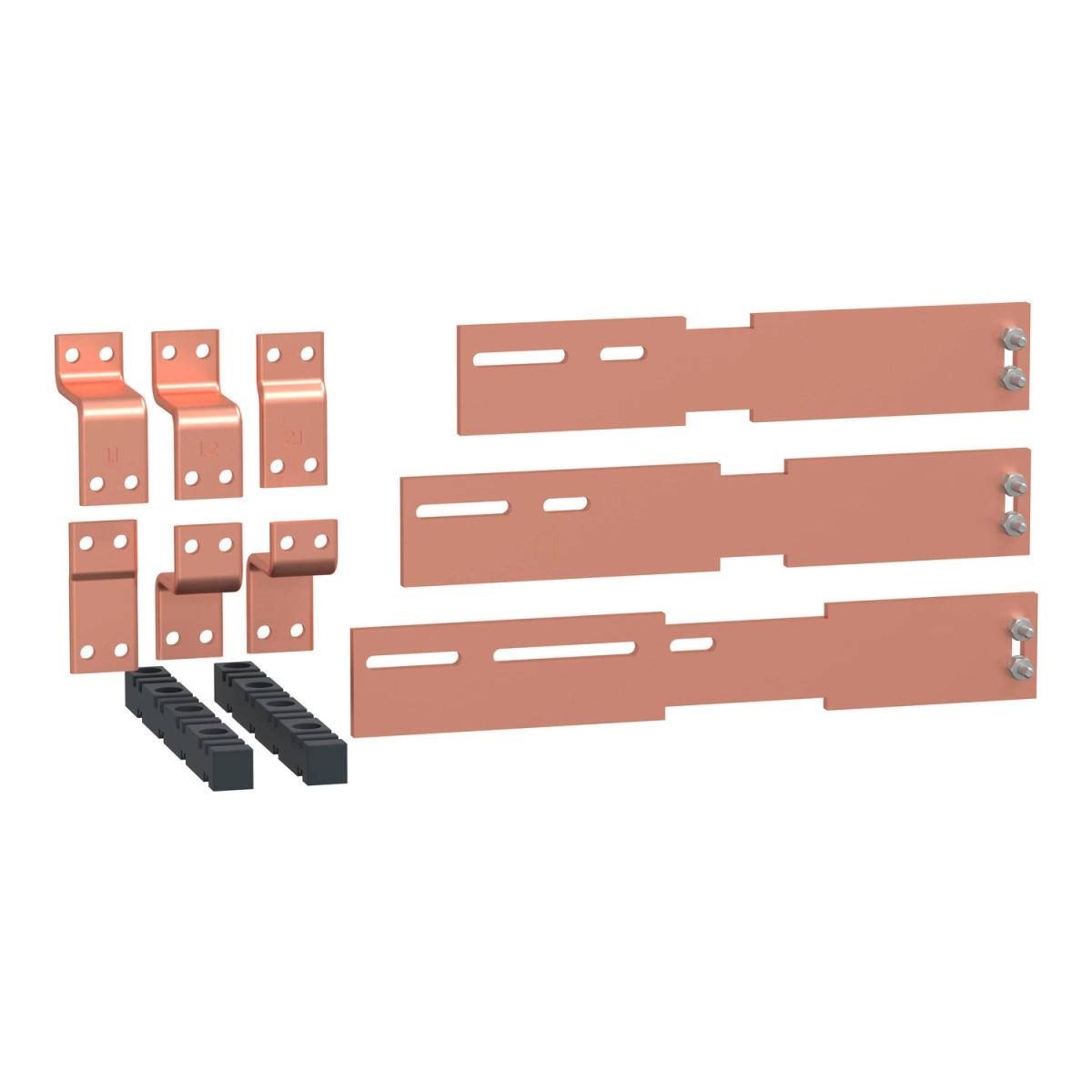

A Schneider Electric PrismaSeT P termékcsaládba tartozó LVS04489 csatlakozó egy kulcsfontosságú komponens a nagy teljesítményű villamos kapcsolóberendezések biztonságos és hatékony kivitelezéséhez. Ez a speciálisan tervezett 3 pólusú, 1600A-es csatlakozóelem a Masterpact MTZ1/NT megszakítókhoz készült, és rögzített kivitelezésű rendszerekhez ajánlott.
A PrismaSeT P sorozat csatlakozója tökéletesen illeszkedik a Schneider Electric moduláris kapcsolóberendezés-rendszerébe, és lehetővé teszi a megfelelő árameloszlást a berendezés különböző komponensei között. Az LVS04489 típusú csatlakozó IEC 61439-1 és IEC 61439-2 szabványoknak megfelelő kialakítással rendelkezik, ami garantálja a biztonságos működést és a hosszú élettartamot még nagy terhelések esetén is. Az ASTA tanúsítvány további garanciát nyújt a termék minőségére és megbízhatóságára.
Műszaki szempontból a csatlakozó 1600 A névleges üzemi áramerősséggel rendelkezik, és 80 x 10 mm-es sínek keresztmetszetével biztosítja a megfelelő áramvezetést. Fizikai méreteit tekintve 150 mm magas, 550 mm széles és 300 mm mély, így optimálisan illeszkedik a PrismaSeT P kapcsolószekrényekbe. Különösen alkalmas 650 mm szélességű és 400 vagy 800 mm mélységű szekrényekhez. A csatlakozó különböző beépítési konfigurációkban használható: elülső csatlakozással adapteren, hátsó csatlakozással adapteren, vagy Canalis sínrendszerre történő hátsó csatlakozással. A termék kompatibilis mind a fix NT16 Masterpact kapcsolóval (toggle vezérléssel, függőleges beépítéssel), mind pedig motoros működtetésű változattal.
A Linergy sínek alkalmazása a csatlakoztatási megoldásban garantálja a nagy teljesítményű áramvezető képességet és a hőterhelés optimális kezelését. Az LVS04489 kiváló választás ipari környezetben, elektromos elosztóközpontokban, vagy bármely olyan alkalmazásban, ahol nagy teljesítményű, megbízható áramvezetésre van szükség. A termék precíz mérnöki tervezésének köszönhetően pontos illesztést, könnyű szerelhetőséget és hosszú távú problémamentes működést biztosít.
Schneider Electric PrismaSeT - LVS04489 -1600A-es csatlakozó NT, függőleges, rögzített, 3P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Termék vagy komponens típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék/alkatrész kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrénybe építhető; IEC 61439-1, szekrénybe építhető
Terméktanúsítványok: ASTA
Műszaki információk
Szekrény-eszköz csatlakoztatás: Linergy sín
Pólusok leírása: 3P
Telepítési leírás: Szekrény - szélesség 650 mm; Szekrény mélység 400 mm: elülső, 400 + 400 mm: hátsó
Beépíthető készülék: Masterpact: rögzített NT16 - vezérlés: függőlegesen szerelhető kapcsolókar; Masterpact: rögzített NT16 - vezérlés: függőlegesen szerelhető motoros mechanizmus
Névleges üzemi áram [Ie]: 1600 A
Sín keresztmetszete: 80 x 10 mm
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Nettó tömeg: 14,56 kg
Mennyiség készletenként: 1 db
Funkcionális egység
650 mm 400 mm PrismaSeT P szekrény Masterpact NT16 rögzített kapcsolókar függőleges 3P: 1 elülső csatlakozás adapteren 14
650 mm 400 mm PrismaSeT P szekrény Masterpact NT16 rögzített motoros mechanizmus függőleges 3P: 1 elülső csatlakozás adapteren 14
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 rögzített kapcsolókar függőleges 3P: 1 hátsó csatlakozás adapteren 11
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 rögzített motoros mechanizmus függőleges 3P: 1 hátsó csatlakozás adapteren 11
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 rögzített kapcsolókar függőleges 3P: 1 hátsó csatlakozás Canalis rendszeren 16
650 mm 800 mm PrismaSeT P szekrény Masterpact NT16 rögzített motoros mechanizmus függőleges 3P: 1 hátsó csatlakozás Canalis rendszeren 16
Méretek
A termék műszaki rajzán látható dimenziók: 578 mm x 310,7 mm x (80 és 161 mm a különböző nézeteknél)
