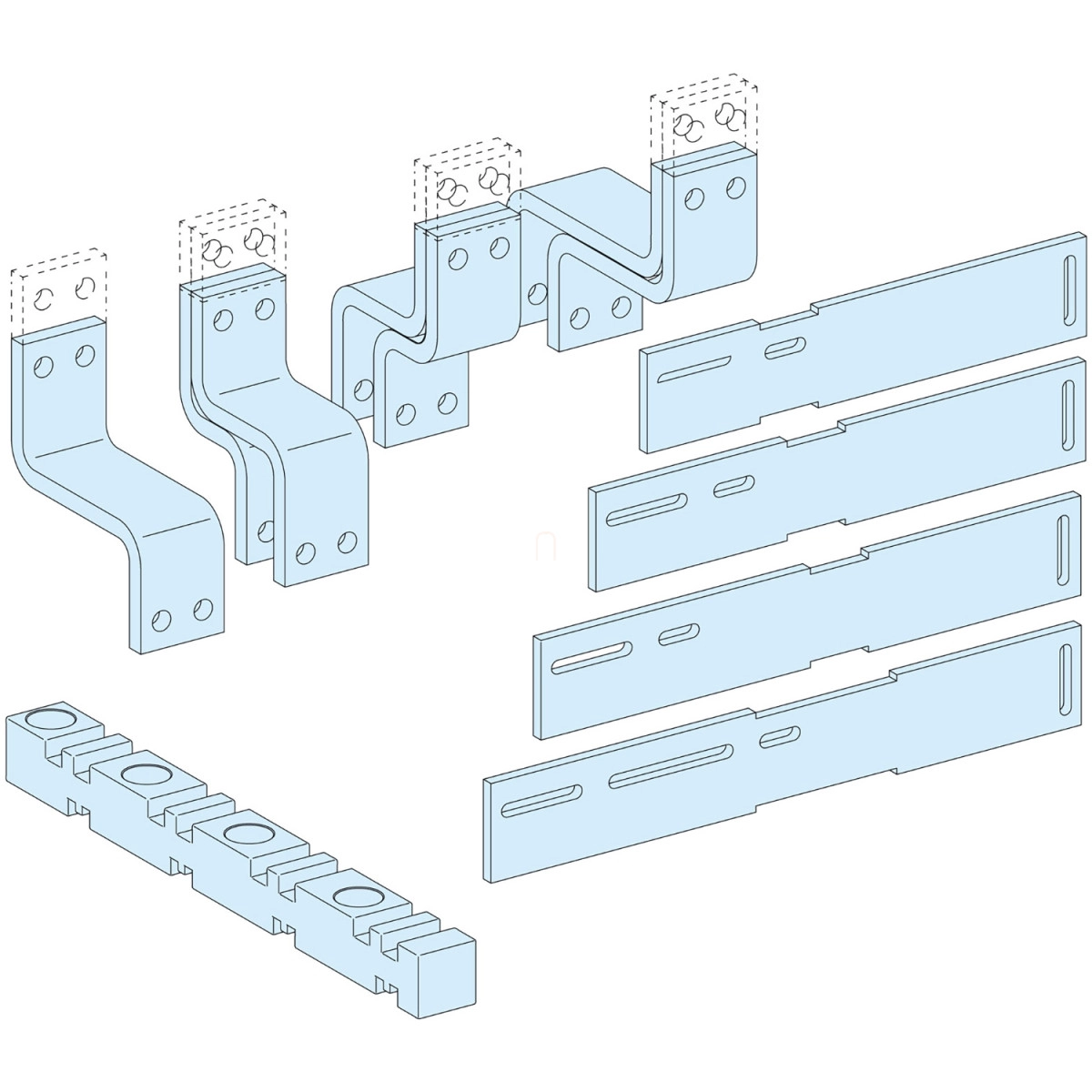

A Schneider Electric LVS04488 egy speciális Linergy LGY típusú 4 pólusú csatlakozó, mely kifejezetten a PrismaSeT P elosztórendszerben használható NS típusú megszakítókhoz. Ez a 1600A névleges áramerősségű, vertikálisan rögzített csatlakozó optimális megoldást kínál a nagy teljesítményű árameloszlási rendszerek kialakításához.
A Linergy LGY csatlakozó tervezésekor a Schneider Electric mérnökei kiemelt figyelmet fordítottak a biztonságra és a megbízhatóságra. A termék teljes mértékben megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint ASTA tanúsítvánnyal is rendelkezik, ami garantálja a magas minőséget és a biztonságos működést. A csatlakozó 80 x 10 mm keresztmetszetű sínek használatát teszi lehetővé, ami biztosítja a 1600A névleges üzemi áram biztonságos vezetését.
Az LVS04488 csatlakozó rendkívül sokoldalúan használható. Kompatibilis a fix ComPact NS1600 megszakítókkal, amelyek különböző vezérlési módokkal rendelkezhetnek: karos (toggle), közvetlen előlapra szerelt forgatókaros, vagy motoros működtetésű változatban. A csatlakozó 650 mm szélességű, 400 mm mélységű szekrényekbe szerelhető, mind elülső, mind hátsó konfigurációban (400 + 400 mm). Ez a rugalmasság lehetővé teszi, hogy különböző elrendezésű kapcsolószekrényekben is optimálisan lehessen használni.
A termék fizikai méretei jól átgondoltak: 150 mm magasság, 550 mm szélesség és 300 mm mélység jellemzi, így könnyen beilleszthető a PrismaSeT P rendszer szabványosított szekrényeibe. Az LVS04488 csatlakozó többféle funkcionális egységhez alkalmazható: használható 650 mm × 800 mm méretű PrismaSeT P szekrényben ComPact NS1600 fix kapcsolóval, hátsó csatlakozással Canalis 16 rendszerre, valamint 650 mm × 400 mm méretű szekrényben elülső csatlakozással adaptor 14-re. Mindkét konfigurációban elérhető karos, közvetlen előlapi forgatókaros vagy motoros működtetésű vezérléssel, 4 pólusú kivitelben.
Az LVS04488 Linergy LGY csatlakozó tehát ideális választás olyan ipari és kereskedelmi alkalmazásokhoz, ahol nagy teljesítményű, biztonságos és szabványoknak megfelelő árameloszlási megoldásra van szükség. A Schneider Electric precíz műszaki dokumentációval támogatja a termék telepítését és használatát, biztosítva ezzel a hosszú élettartamot és a problémamentes működést.
Schneider Electric PrismaSeT - LVS04488 -1600A-es csatlakozó NS, függőleges, rögzített, 4P műszaki adatok
Általános információk
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT P
Termék vagy komponens típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P elosztószekrény
Tartozék/különálló alkatrész kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, elosztószekrényben; IEC 61439-1, elosztószekrényben
Termék tanúsítványok: ASTA
Műszaki adatok
Elosztószekrény-eszköz csatlakozás: Linergy sínrendszer
Pólusok leírása: 4P
Telepítés leírása: Elosztószekrény - 650 mm széles
Elosztószekrény mélysége: 400 mm: elülső; 400 + 400 mm: hátsó
Telepíthető eszköz: ComPact: fix NS1600 - vezérlés: karos függőleges telepítés; ComPact: fix NS1600 - vezérlés: közvetlen előlapi forgatókar függőleges telepítés; ComPact: fix NS1600 - vezérlés: motoros mechanizmus függőleges telepítés
Névleges üzemi áram [Ie]: 1600 A
Síntáv keresztmetszete: 80 x 10 mm
Fizikai jellemzők
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Mennyiség készletenként: 1 db
Funkcióegységek
650 mm 800 mm PrismaSeT P elosztószekrény ComPact NS1600 fix karos függőleges 4P 1 hátsó csatlakozás Canalis 16-on
650 mm 800 mm PrismaSeT P elosztószekrény ComPact NS1600 fix közvetlen előlapi forgatókar függőleges 4P 1 hátsó csatlakozás Canalis 16-on
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NS1600 fix karos függőleges 4P 1 elülső csatlakozás adapter 14-en
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NS1600 fix közvetlen előlapi forgatókar függőleges 4P 1 elülső csatlakozás adapter 14-en
650 mm 800 mm PrismaSeT P elosztószekrény ComPact NS1600 fix motoros mechanizmus függőleges 4P 1 hátsó csatlakozás Canalis 16-on
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NS1600 fix motoros mechanizmus függőleges 4P 1 elülső csatlakozás adapter 14-en
