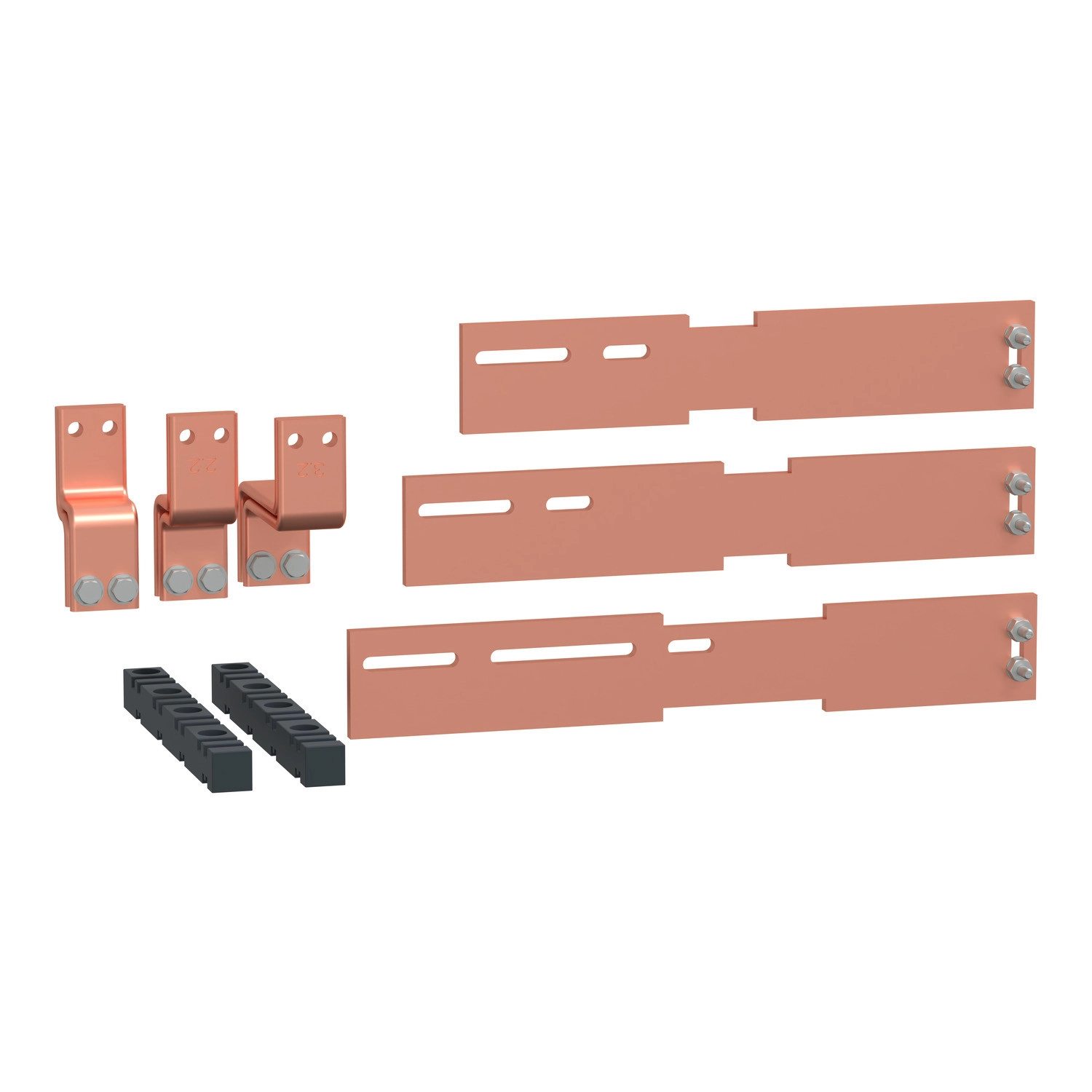

A Schneider Electric LVS04487 típusú Linergy LGY csatlakozó a PrismaSeT P rendszer kiemelt áramszétosztó kiegészítője, amely kifejezetten a ComPact NS1600 megszakítókhoz lett tervezve. Ez a 3 pólusú, 1600A névleges üzemi áramú csatlakozóegység függőleges rögzített elrendezésben való használatra optimalizált, biztosítva a maximális megbízhatóságot és hatékonyságot az ipari és kereskedelmi villamossági rendszerekben.
A Linergy LGY csatlakozó rendkívül sokoldalú megoldást kínál, mivel többféle vezérlési opcióval is kompatibilis: toggle (kapcsolókaros), közvetlen előlapi forgatókaros, vagy motoros működtetésű mechanizmussal is használható. A termék teljesíti az IEC 61439-1 és IEC 61439-2 szabványok előírásait, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a magas biztonsági és minőségi követelményeknek való megfelelést. Az 1600A-es áramterhelhetőség ideálissá teszi nagy teljesítményű elosztórendszerekben való alkalmazásra.
A csatlakozó műszaki paraméterei kifejezetten a PrismaSeT P szekrényrendszer igényeihez lettek kialakítva: 650 mm szélességű, 400 mm (elől) vagy 400+400 mm (hátul) mélységű szekrényekbe építhető. A Schneider Electric LVS04487 csatlakozó sínezete 80 x 10 mm keresztmetszetű, ami megfelelő áramvezetést biztosít. A termék kompakt méretű: 150 mm magasságú, 550 mm szélességű és 300 mm mélységű, ezáltal optimális térkihasználást tesz lehetővé. Az installáció rugalmasságát növeli, hogy különböző csatlakozási módokat támogat: előlapi csatlakozás adapteren keresztül, vagy hátsó csatlakozás Canalis 16 rendszeren.
A Schneider Electric LVS04487 Linergy LGY csatlakozó ipari környezetben való használatra készült, ahol a megbízhatóság és a magas műszaki színvonal alapvető követelmény. A termék minden olyan ipari alkalmazásban ideális választás, ahol nagy áramerősségű áramköröket kell biztonságosan kezelni, legyen szó gyártósorokról, adatközpontokról vagy egyéb kritikus infrastruktúráról. A PrismaSeT P rendszer részeként a Linergy LGY csatlakozó tökéletes illeszkedést biztosít a teljes rendszer minden más komponensével, hozzájárulva a problémamentes működéshez és az egyszerű karbantarthatósághoz. A termék könnyen szerelhető, és a Schneider Electric átfogó műszaki támogatást biztosít a telepítéshez és az üzemeltetéshez.
Schneider Electric PrismaSeT - LVS04487 -1600A-es csatlakozó NS, függőleges, rögzített, 3P műszaki adatok
Alapvető információk
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT P
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Áramelosztó kiegészítő
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-eszköz csatlakozás: Linergy sín
Pólusok leírása: 3P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 400 mm: elöl; 400 + 400 mm: hátul
Telepített eszköz: ComPact: rögzített NS1600 - vezérlés: kapcsolókar függőleges telepítés; ComPact: rögzített NS1600 - vezérlés: közvetlen előlapi forgatókar függőleges telepítés; ComPact: rögzített NS1600 - vezérlés: motoros mechanizmus függőleges telepítés
Névleges üzemi áram [Ie]: 1600 A
Sínezet keresztmetszete: 80 x 10 mm
Méretek és súly
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Nettó súly: 15,26 kg
Mennyiségi információk
Mennyiség készletenként: 1 db
Funkcionális egységek
650 mm 800 mm PrismaSeT P szekrény ComPact NS1600 rögzített kapcsolókar függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 800 mm PrismaSeT P szekrény ComPact NS1600 rögzített közvetlen előlapi forgatókar függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 400 mm PrismaSeT P szekrény ComPact NS1600 rögzített kapcsolókar függőleges 3P 1 elülső csatlakozás adapteren 14
650 mm 400 mm PrismaSeT P szekrény ComPact NS1600 rögzített közvetlen előlapi forgatókar függőleges 3P 1 elülső csatlakozás adapteren 14
650 mm 800 mm PrismaSeT P szekrény ComPact NS1600 rögzített motoros mechanizmus függőleges 3P 1 hátsó csatlakozás Canalis 16-on
650 mm 400 mm PrismaSeT P szekrény ComPact NS1600 rögzített motoros mechanizmus függőleges 3P 1 elülső csatlakozás adapteren 14
