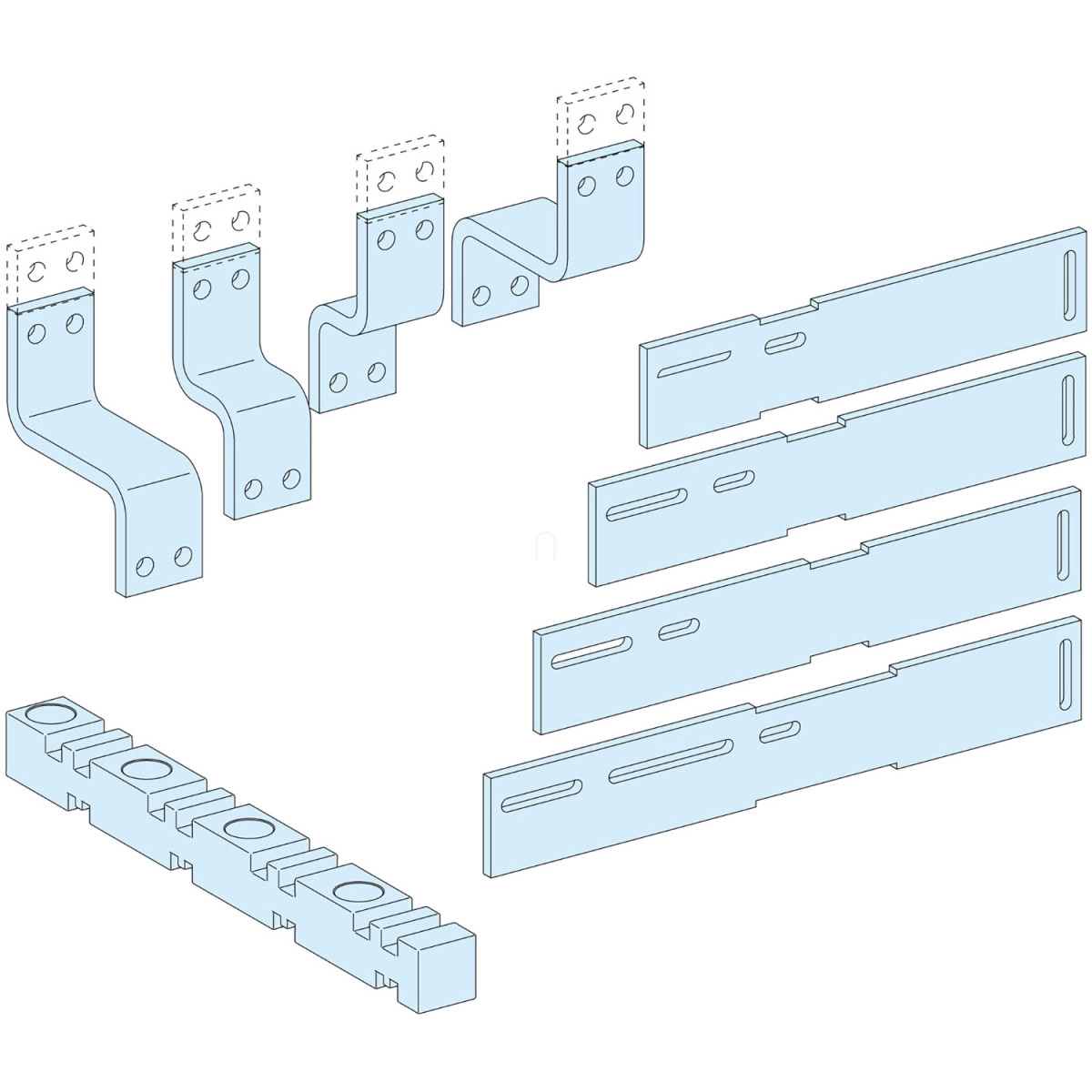

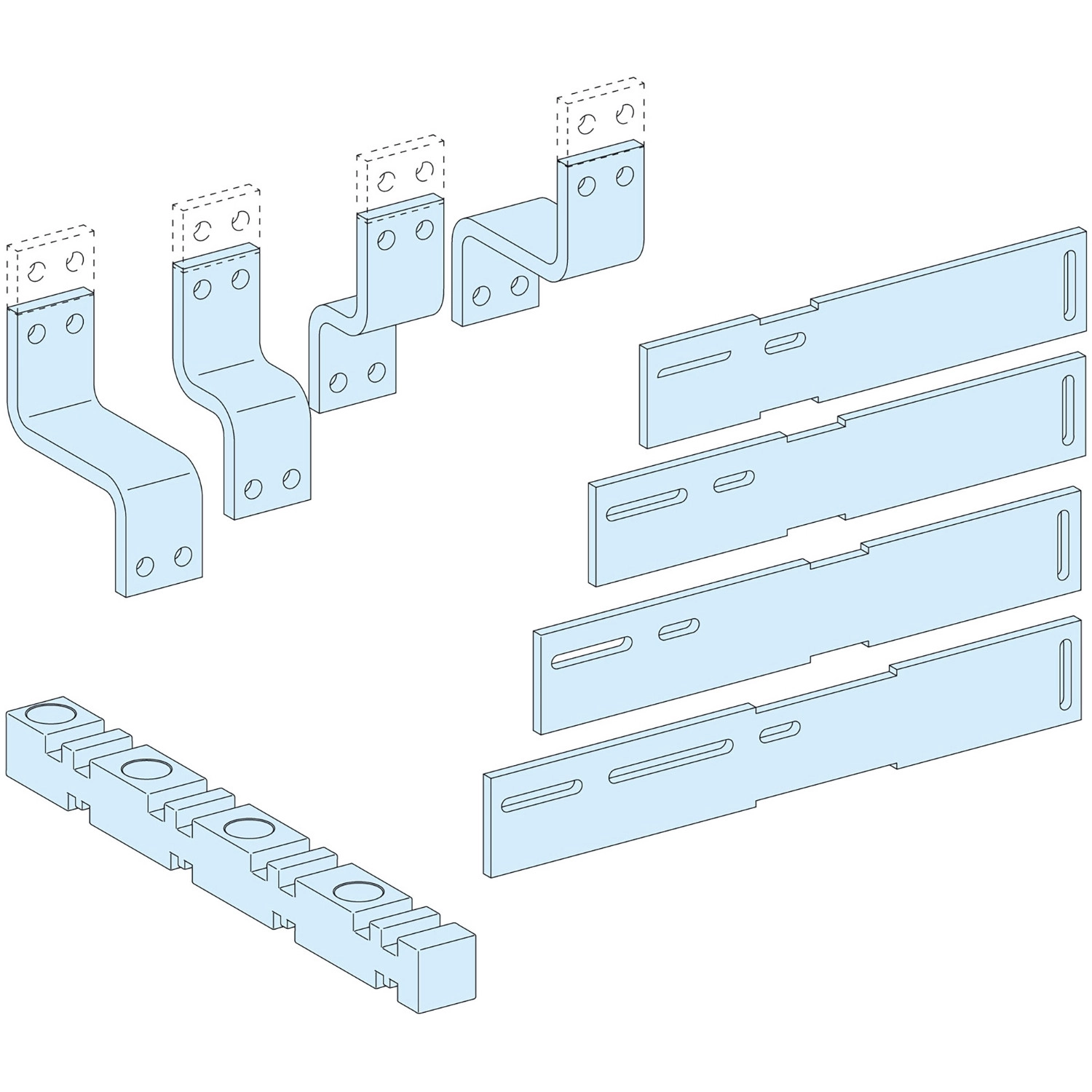

A Schneider Electric PrismaSeT termékcsaládhoz tartozó LVS04486 cikkszámú Linergy LGY csatlakozó egy nagy teljesítményű áramköri komponens, amely speciálisan a PrismaSeT P rendszerű kapcsolószekrényekbe történő beépítésre lett tervezve. Ez a 4 pólusú, 1250A névleges üzemi áramú csatlakozó kifejezetten a ComPact NS630b...1000 és NS1250 sorozatú megszakítókhoz lett kifejlesztve, biztosítva a stabil, biztonságos elektromos kapcsolatot függőleges rögzített konfigurációban.
A Linergy LGY csatlakozó univerzális megoldást kínál különböző vezérlési módokkal ellátott megszakítókhoz, legyen szó billenőkaros, direkt előlapról forgatható, vagy motoros működtetésű változatokról. Ez a sokoldalúság lehetővé teszi, hogy a villamossági szakemberek rugalmasan alakíthassák ki a kapcsolószekrények belső elrendezését, miközben megfelelnek az IEC 61439-1 és IEC 61439-2 nemzetközi szabványoknak. A termék ASTA tanúsítvánnyal rendelkezik, ami garantálja a magas minőséget és a megbízható teljesítményt.
A csatlakozó fizikai méretei optimalizáltak a 650 mm szélességű, 400 mm vagy 800 mm mélységű PrismaSeT P szekrényekbe történő beépítéshez. A 150 mm magasságú, 550 mm szélességű és 300 mm mélységű konstrukció lehetővé teszi a különböző beépítési konfigurációkat, beleértve a Canalis sínrendszerre vagy adapterre történő első vagy hátsó csatlakoztatási lehetőségeket. A 80 x 10 mm-es sínek keresztmetszete biztosítja a megfelelő áramvezetést 1250A terhelés mellett is, ami kritikus fontosságú az ipari és kereskedelmi létesítmények zavartalan energiaellátásához. A termék tervezése során nagy hangsúlyt fektettek a könnyű szerelhetőségre és a kompakt méretre, ami a modern villamossági rendszerek alapvető követelménye.
A Schneider Electric PrismaSeT - LVS04486 csatlakozó olyan létesítményekben alkalmazható optimálisan, ahol kritikus fontosságú a nagy teljesítményű áramkörök megbízható összekapcsolása, például ipari gyártósorok, adatközpontok, kórházak vagy kereskedelmi épületek energiaelosztó rendszereiben. A termék halogenmentessége és PVC-mentessége előnyös tulajdonság olyan környezetekben, ahol fontos szempont a tűzvédelmi biztonság és a toxikus anyagok kibocsátásának minimalizálása. A Schneider Electric professzionális megoldásaira jellemző módon, ez a termék is a megbízhatóság, a biztonság és a hosszú élettartam ötvözetét kínálja, miközben maximális rugalmasságot biztosít a villamossági tervezőknek és kivitelezőknek a különböző teljesítményigényű rendszerek kialakításához.
Schneider Electric PrismaSeT - LVS04486 -1250A-es csatlakozó NS, függőleges, rögzített, 4P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT P
Termék vagy komponens típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék / különálló alkatrész kategória: Áramelosztó tartozék
Szabványok: IEC 61439-2, szekrényen belüli; IEC 61439-1, szekrényen belüli
Termék tanúsítványok: ASTA
Kiegészítő információk
Szekrény-eszköz csatlakozás: Linergy sín
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 400 mm: elöl; 400 + 400 mm: hátul
Beépített eszköz: ComPact: rögzített NS630b...1000 - vezérlés: billenőkaros függőleges telepítés; ComPact: rögzített NS1250 - vezérlés: billenőkaros függőleges telepítés; ComPact: rögzített NS630b...1000 - vezérlés: közvetlen előlapi forgófogantyús függőleges telepítés; ComPact: rögzített NS1250 - vezérlés: közvetlen előlapi forgófogantyús függőleges telepítés; ComPact: rögzített NS630b...1000 - vezérlés: motoros működtetés függőleges telepítés; ComPact: rögzített NS1250 - vezérlés: motoros működtetés függőleges telepítés
Névleges üzemi áram [Ie]: 1250 A
Sín keresztmetszet: 80 x 10 mm
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Nettó tömeg: 8,74 kg
Mennyiség készletenként: 1 darab
Funkcionális egység
650 mm 400 mm PrismaSeT P szekrény ComPact NS1250 rögzített billenőkaros függőleges 4P 1 elülső csatlakozás Canalis 17-re
650 mm 400 mm PrismaSeT P szekrény ComPact NS1250 rögzített közvetlen előlapi forgófogantyús függőleges 4P 1 elülső csatlakozás Canalis 17-re
650 mm 800 mm PrismaSeT P szekrény ComPact NS1250 rögzített billenőkaros függőleges 4P 1 hátsó csatlakozás Canalis 16-ra
650 mm 800 mm PrismaSeT P szekrény ComPact NS1250 rögzített közvetlen előlapi forgófogantyús függőleges 4P 1 hátsó csatlakozás Canalis 16-ra
650 mm 400 mm PrismaSeT P szekrény ComPact NS1250 rögzített motoros működtetésű függőleges 4P 1 elülső csatlakozás Canalis 17-re
650 mm 800 mm PrismaSeT P szekrény ComPact NS1250 rögzített motoros működtetésű függőleges 4P 1 hátsó csatlakozás Canalis 16-ra
650 mm 400 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített billenőkaros függőleges 4P 1 elülső csatlakozás Canalis 17-re
650 mm 400 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített közvetlen előlapi forgófogantyús függőleges 4P 1 elülső csatlakozás Canalis 17-re
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített billenőkaros függőleges 4P 1 hátsó csatlakozás Canalis 16-ra
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített közvetlen előlapi forgófogantyús függőleges 4P 1 hátsó csatlakozás Canalis 16-ra
650 mm 400 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített motoros működtetésű függőleges 4P 1 elülső csatlakozás Canalis 17-re
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített motoros működtetésű függőleges 4P 1 hátsó csatlakozás Canalis 16-ra
650 mm 400 mm PrismaSeT P szekrény ComPact NS1250 rögzített billenőkaros függőleges 4P 1 elülső csatlakozás adapterhez 14
650 mm 400 mm PrismaSeT P szekrény ComPact NS1250 rögzített közvetlen előlapi forgófogantyús függőleges 4P 1 elülső csatlakozás adapterhez 14
650 mm 400 mm PrismaSeT P szekrény ComPact NS1250 rögzített motoros működtetésű függőleges 4P 1 elülső csatlakozás adapterhez 14
650 mm 400 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített billenőkaros függőleges 4P 1 elülső csatlakozás adapterhez 12
650 mm 400 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített közvetlen előlapi forgófogantyús függőleges 4P 1 elülső csatlakozás adapterhez 12
650 mm 400 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített motoros működtetésű függőleges 4P 1 elülső csatlakozás adapterhez 12
Anyagjellemzők
Halogénmentes állapot: Halogénmentes műanyag alkatrészes termék
PVC-mentes: Igen
Szilikon-mentes: Igen
