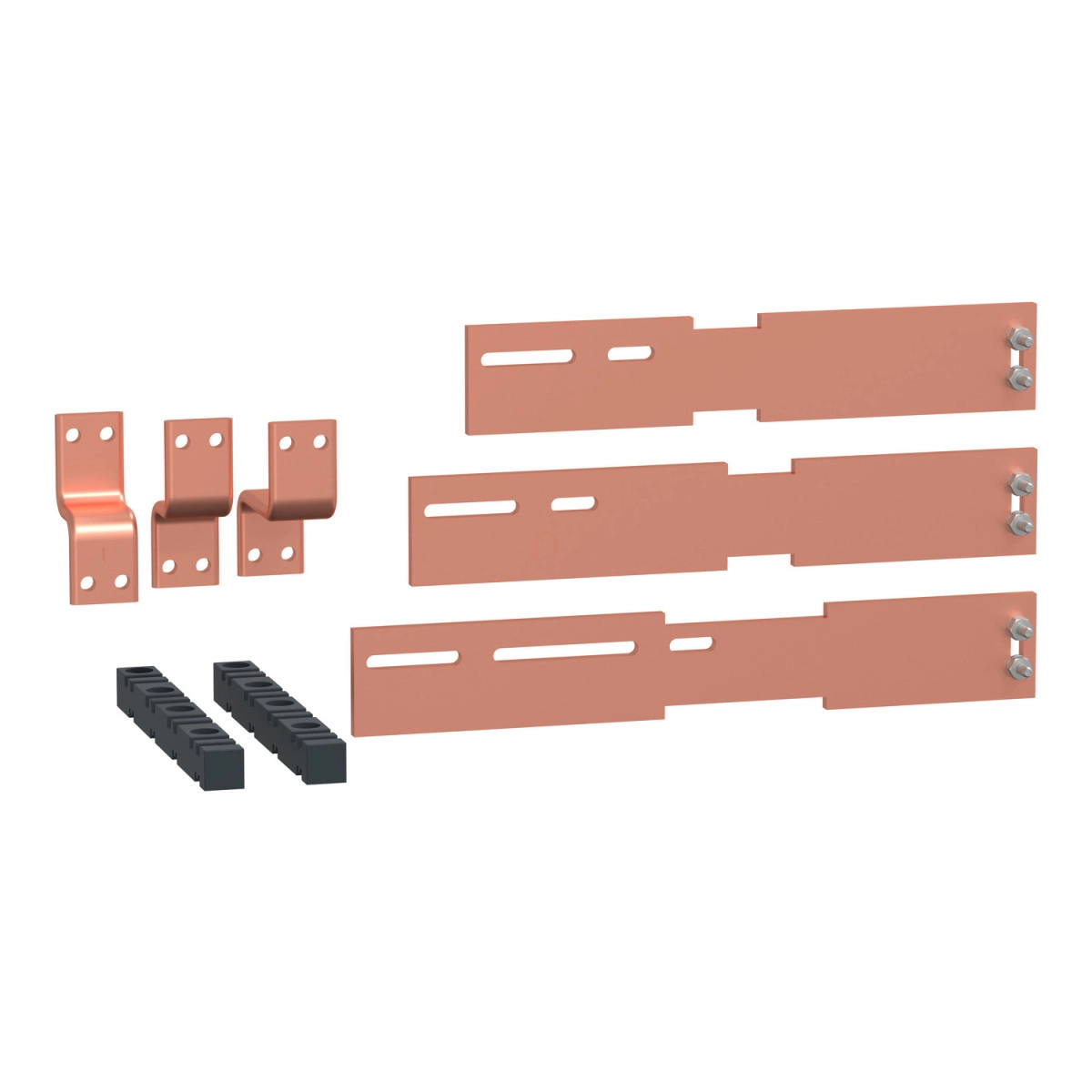

A Schneider Electric PrismaSeT termékcsaládjának LVS04485 típusú Linergy LGY csatlakozója kiváló megoldást jelent a nagy áramerősségű ipari rendszerek megbízható kialakításához. Ez a speciálisan NS típusú megszakítókhoz tervezett, 3 pólusú, 1250A névleges áramerősségű csatlakozó függőleges, rögzített kialakítással rendelkezik, ami optimális teljesítményt biztosít nagy terhelések esetén is.
A PrismaSeT P készülékszekrénybe integrálható csatlakozó elsősorban a Schneider Electric ComPact NS630b...1000 és NS1250 megszakítókkal való használatra lett optimalizálva. Rugalmasan alkalmazható különböző vezérlési megoldásokkal: forgókaros, közvetlen előlapi forgókaros vagy motoros működtetésű megszakítókkal egyaránt kompatibilis. Az LVS04485 csatlakozó a PrismaSeT P készülékszekrény 650 mm-es szélességű változatában használható, mind 400 mm-es frontoldali, mind 400+400 mm-es hátoldali kialakítással.
A termék Linergy sínes csatlakozási megoldást kínál a készülékszekrény és az eszköz között. A 80 x 10 mm keresztmetszetű sínek biztosítják a megfelelő áramelosztást a rendszerben. A csatlakozó 150 mm magasságú, 550 mm széles és 300 mm mély, ami lehetővé teszi a kompakt, mégis hatékony beépítést. Az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelő termék ASTA tanúsítvánnyal rendelkezik, ami garantálja a minőségét és megbízhatóságát.
A termék többféle telepítési konfigurációban is alkalmazható: használható Canalis rendszerhez történő előlapi vagy hátoldali csatlakoztatáshoz (17-es vagy 16-os típus), illetve adapter segítségével történő előlapi csatlakoztatáshoz (12-es vagy 14-es adapter). Ez a sokoldalúság lehetővé teszi, hogy különböző villamos elosztórendszerek kialakításánál optimális megoldást biztosítson. A csatlakozó minden egyes funkcionális egységhez pontos méretezési adatokat tartalmaz, ezzel is segítve a szakemberek munkáját a megfelelő kialakítás megvalósításában.
Schneider Electric PrismaSeT - LVS04485 -1250A-es csatlakozó NS, függőleges, rögzített, 3P műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Csatlakozó
Termékkategória: Áramelosztási kiegészítő
Szabványok: IEC 61439-2 (készülékszekrényen belül), IEC 61439-1 (készülékszekrényen belül)
Terméktanúsítványok: ASTA
Műszaki paraméterek
Készülék-szekrény csatlakozás: Linergy sínes
Pólusok: 3P
Névleges üzemi áram [Ie]: 1250 A
Sínek keresztmetszete: 80 x 10 mm
Telepítési adatok
Készülékszekrény szélessége: 650 mm
Készülékszekrény mélysége: 400 mm (front), 400 + 400 mm (hátlap)
Telepíthető eszközök:
- ComPact: rögzített NS630b...1000 - vezérlés: forgókapcsoló függőleges telepítés
- ComPact: rögzített NS1250 - vezérlés: forgókapcsoló függőleges telepítés
- ComPact: rögzített NS630b...1000 - vezérlés: közvetlen előlapi forgófogantyú függőleges telepítés
- ComPact: rögzített NS1250 - vezérlés: közvetlen előlapi forgófogantyú függőleges telepítés
- ComPact: rögzített NS630b...1000 - vezérlés: motoros mechanizmus függőleges telepítés
- ComPact: rögzített NS1250 - vezérlés: motoros mechanizmus függőleges telepítés
Méretadatok
Magasság: 150 mm
Szélesség: 550 mm
Mélység: 300 mm
Nettó tömeg: 6,9 kg
Mennyiség szettben: 1 db
