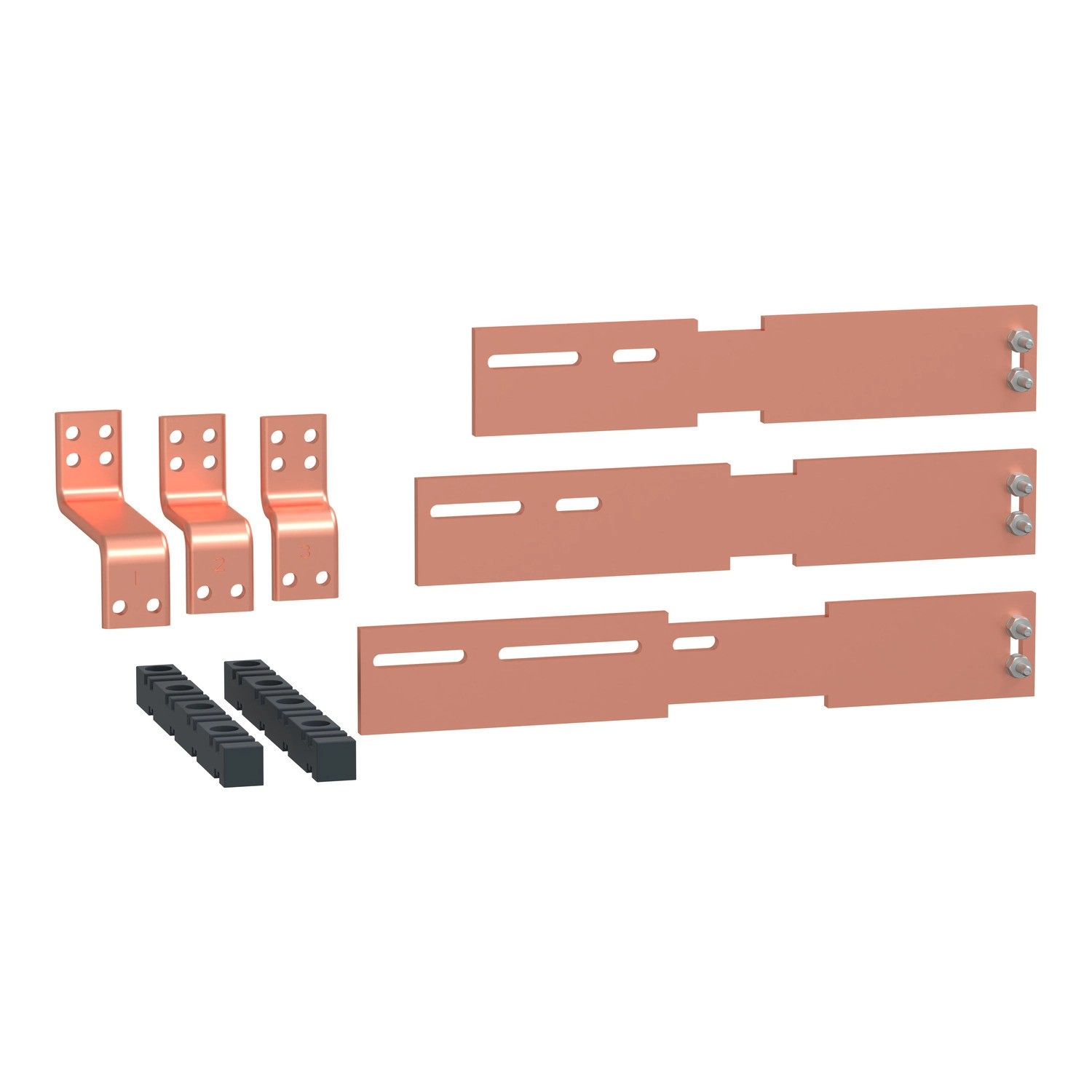

A Schneider Electric PrismaSeT P termékcsaládból származó LVS04477 cikkszámú csatlakozás egy kiváló minőségű, speciálisan a NSMTZ1/NT típusú megszakítókhoz tervezett villamos csatlakozóelem. Ez a 3 pólusú, 1250A névleges üzemi áramú, kihúzható kivitelű csatlakozás tökéletes választás ipari elosztóberendezések, kapcsolószekrények és nagyteljesítményű villamos rendszerek megbízható működéséhez.
A termék a PrismaSeT P elosztószekrények Linergy sínes rendszerével használható, amely kiváló áramvezetést és könnyű szerelhetőséget biztosít. A 80 x 10 mm keresztmetszetű sínek segítségével könnyen kialakítható a nagy teljesítményű csatlakozás. A komponens 650 mm szélességű és 400 mm mélységű elülső, illetve 400+400 mm mélységű hátsó elosztószekrényekben alkalmazható. Kompatibilis a ComPact és Masterpact készülékcsaládokkal, beleértve az NS630b...1000, NS1250, NT06...10 és NT12 sorozatú megszakítókat, függőleges beépítési pozícióban. Használható különböző vezérlési módok mellett, mint például közvetlen elülső forgatókaros, motoros vagy kapcsos működtetés.
A PrismaSeT P rendszerrel való kompatibilitás számos előnyt kínál: a rendszer az IEC 61439-1 és IEC 61439-2 szabványok szerint tervezett, és ASTA tanúsítvánnyal rendelkezik, így garantálva a megbízható működést és a biztonságot. A termék nettó súlya 7.42 kg, és egy szettben egy darab található, ami megkönnyíti a kezelést és a logisztikát.
A műszaki rajzok szerint a csatlakozó hozzávetőleges méretei: 578 mm hosszúság és 310.7 mm szélesség. Sokféle beépítési konfigurációt támogat, beleértve a Canalis 16-18 rendszerekre történő elülső vagy hátsó csatlakoztatást, illetve az adaptorokkal (11, 13 vagy 15) való összekötést is. A LVS04477 csatlakozás különösen ajánlott ipari létesítmények, adatközpontok, és kritikus infrastruktúrák energiaellátásához, ahol a nagy teljesítmény és a megbízható csatlakozások elengedhetetlenek. Ez a nagy áramterhelhetőségű csatlakoztatási megoldás a Schneider Electric PrismaSeT P rendszer részeként tökéletes választás, ha magas minőségű, IEC szabványnak megfelelő és hosszú élettartamú megoldást keresel a nagy teljesítményű elektromos rendszerekhez.
Schneider Electric PrismaSeT - LVS04477 -1250A-es csatlakozás NS-NT, függőleges, kocsizható, 3P műszaki adatok
Főbb jellemzők
Termékcsalád: PrismaSeT
Termékvonal: PrismaSeT P
Terméktípus: Csatlakozás
Terméknév: PrismaSeT PrismaSeT P elosztószekrény
Tartozék kategória: Árameloszlási tartozék
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, elosztószekrényen belül
IEC 61439-1, elosztószekrényen belül
Terméktanúsítványok: ASTA
Műszaki adatok
Elosztószekrény-készülék csatlakozás: Linergy gyűjtősín
Pólusok leírása: 3P
Telepítési leírás: Elosztószekrény - szélesség 650 mm
Elosztószekrény mélység 400 mm: elöl
400 + 400 mm: hátul
Névleges üzemi áram [Ie]: 1250 A
Gyűjtősín keresztmetszet: 80 x 10 mm
Nettó tömeg: 7,42 kg
Mennyiség szettenként: 1 db
Telepíthető készülékek
ComPact: kihúzható NS630b...1000 - vezérlés: közvetlen elülső forgatókar függőleges telepítés
ComPact: kihúzható NS1250 - vezérlés: közvetlen elülső forgatókar függőleges telepítés
ComPact: kihúzható NS630b...1000 - vezérlés: motoros működtetés függőleges telepítés
ComPact: kihúzható NS1250 - vezérlés: motoros működtetés függőleges telepítés
ComPact: kihúzható NS630b...1000 - vezérlés: kapcsolókar függőleges telepítés
ComPact: kihúzható NS1250 - vezérlés: kapcsolókar függőleges telepítés
Masterpact: kihúzható NT06...10 - vezérlés: kapcsolókar függőleges telepítés
Masterpact: kihúzható NT06...10 - vezérlés: motoros működtetés függőleges telepítés
Masterpact: kihúzható NT12 - vezérlés: kapcsolókar függőleges telepítés
Masterpact: kihúzható NT12 - vezérlés: motoros működtetés függőleges telepítés
Méretek
Hozzávetőleges méretek: 578 mm x 310,7 mm
