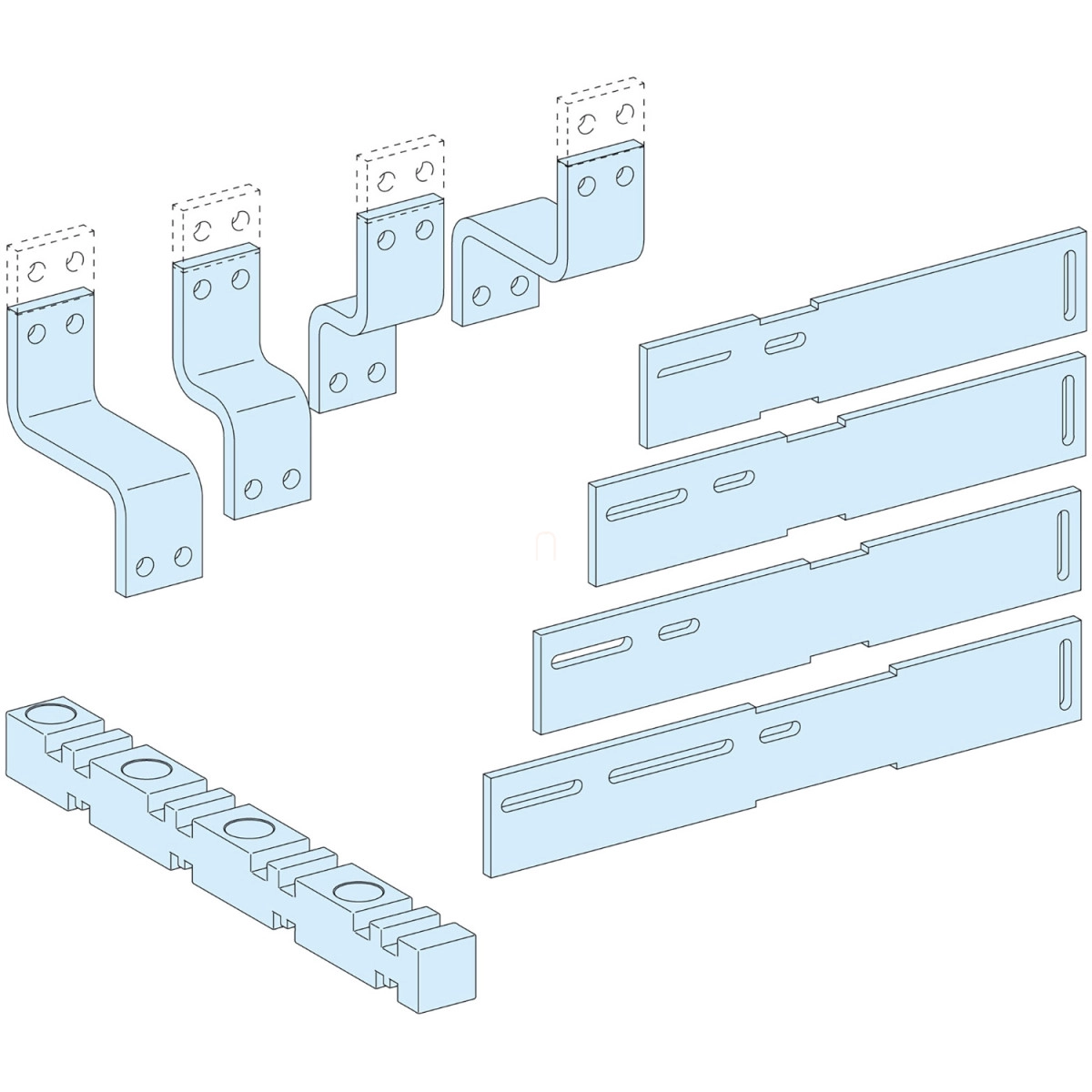

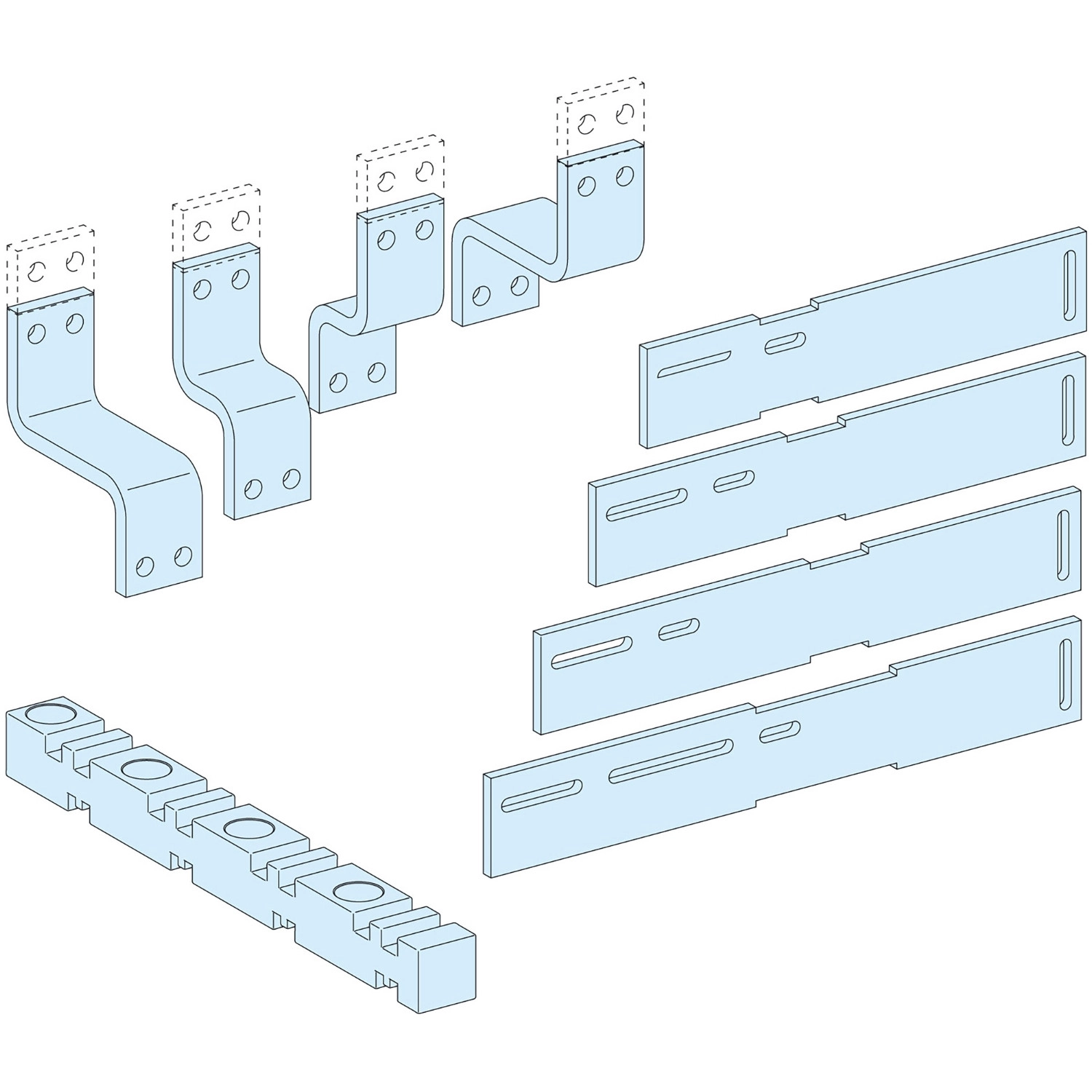

A Schneider Electric PrismaSeT LVS04476 típusú csatlakozó egy speciálisan tervezett áramköri komponens, amely a PrismaSeT P szekrényrendszerben használható MTZ1/NT megszakítókhoz való csatlakoztatásra. Ez a 4 pólusú, 1250A névleges üzemi áramú csatlakozó állandó, rögzített telepítéshez készült, amely a villamos kapcsolóberendezések hatékony összekötését teszi lehetővé.
Az LVS04476 csatlakozó a Linergy sínek rendszerével kompatibilis, lehetővé téve az optimális áramelosztást a kapcsolószekrényen belül. A termék kifejezetten a Masterpact sorozatú kapcsolóberendezésekhez lett kifejlesztve, beleértve a rögzített NT06...10 és NT12 típusokat, függőleges elhelyezéssel. Használható mind toggle (kézi), mind motor mechanizmus vezérlésű kiviteleknél, ami rendkívül rugalmas alkalmazhatóságot biztosít különböző ipari környezetekben.
A csatlakozó műszaki specifikációja figyelemre méltó: a névleges üzemi áram (Ie) 1250A, a sínek keresztmetszete 80 x 10 mm, ami megfelelő vezetőképességet biztosít. A termék telepítéséhez 650 mm szélességű szekrény szükséges, mélység szempontjából pedig elöl 400 mm, illetve a hátsó telepítésnél 400+400 mm mélységgel kell számolni. Ez a kialakítás biztosítja a megfelelő helykihasználást és a hatékony hőelvezetést a kapcsolószekrényen belül. A termék számos funkcionális egységkonfigurációban használható, beleértve mind a front, mind a hátsó csatlakoztatást adapterre vagy Canalis rendszerhez.
Az LVS04476 csatlakozó az IEC 61439-1 és IEC 61439-2 nemzetközi szabványoknak megfelelően készült, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a termék minőségét és megbízhatóságát. A termék gyártása során különös figyelmet fordítottak az anyagok megfelelő megválasztására - a műanyag alkatrészek halogénmentesek, PVC- és szilikonmentesek, amely tulajdonságok különösen fontosak speciális környezeti feltételek között történő alkalmazásoknál. Ezek az anyagtulajdonságok nemcsak a termék teljesítményét növelik, hanem megfelelnek a szigorú környezetvédelmi előírásoknak is.
Schneider Electric PrismaSeT - LVS04476 -1250A-es csatlakozó NT, függőleges, rögzített, 4P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrényen belüli; IEC 61439-1, szekrényen belüli
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-készülék csatlakoztatás: Linergy sín
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 400 mm: elölről; 400 + 400 mm: hátulról
Telepítendő készülék: Masterpact: rögzített NT06...10 - vezérlés: kapcsoló függőleges telepítés; Masterpact: rögzített NT06...10 - vezérlés: motoros mechanizmus függőleges telepítés; Masterpact: rögzített NT12 - vezérlés: kapcsoló függőleges telepítés; Masterpact: rögzített NT12 - vezérlés: motoros mechanizmus függőleges telepítés
Névleges üzemi áram [Ie]: 1250 A
Sín keresztmetszet: 80 x 10 mm
Nettó tömeg: 8,42 kg
Mennyiség készletenként: 1 darabos készlet
Méretek
Hozzávetőleges méretek mm-ben: 603 (hossz) x 316,1 (szélesség) x 131 (magasság)
