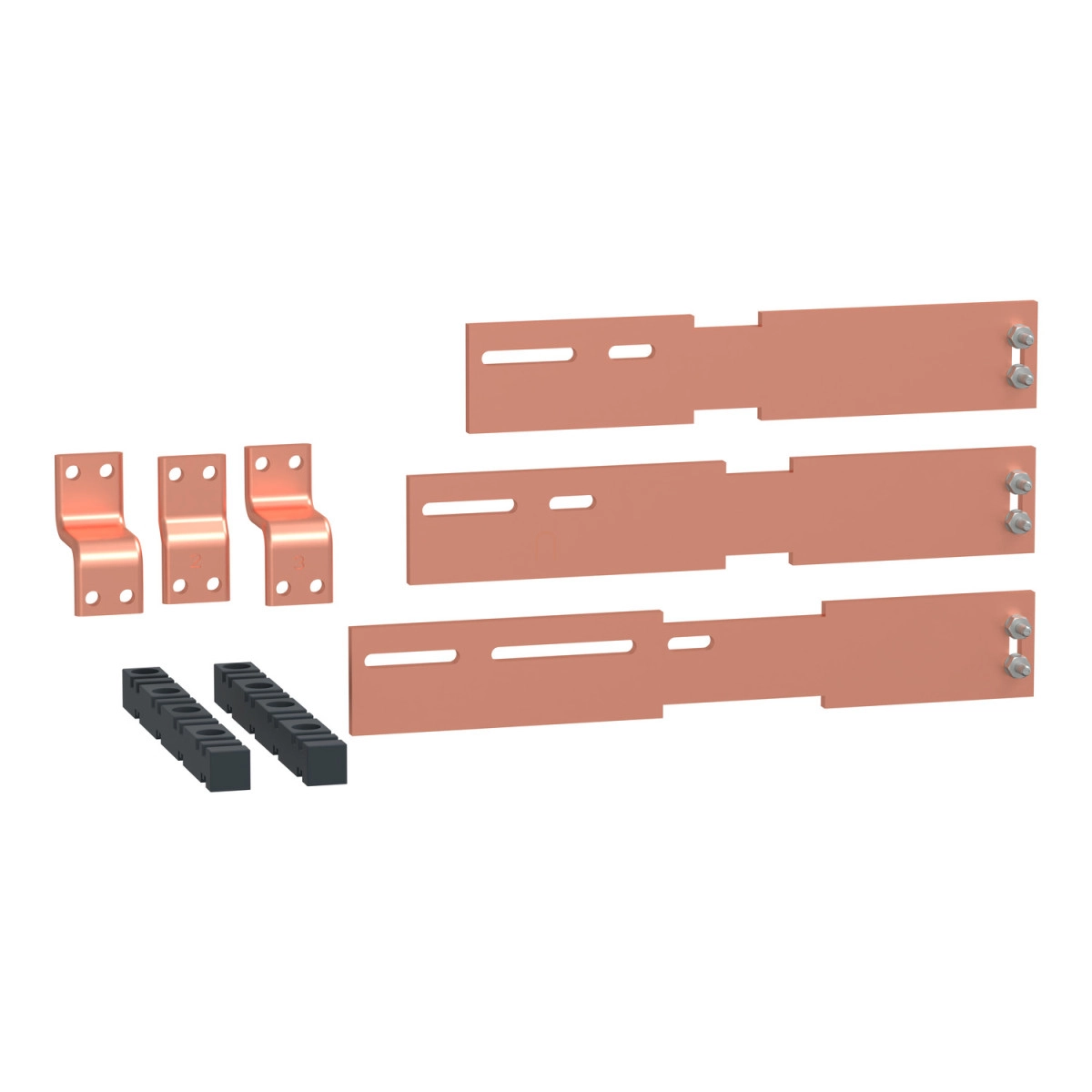

A Schneider Electric PrismaSeT P termékcsaládhoz tartozó LVS04475 cikkszámú csatlakozó egy speciális kialakítású, nagy megbízhatóságú áramköri elem, amely kifejezetten az MTZ1/NT megszakítókhoz lett kifejlesztve 3P (háromfázisú) kialakításban, 1250A névleges áramerősséggel, rögzített kivitelben. Ez a professzionális villamos ipari komponens ideális választás nagyszabású ipari létesítmények, kritikus infrastruktúrák és kereskedelmi épületek áramleosztási rendszereinek kialakításához.
A termék a PrismaSeT P elosztórendszer szerves részeként funkcionál, és elsődleges feladata a megfelelő áramátvitel biztosítása a Masterpact NT megszakítók és a Linergy sínek között. Az LVS04475 csatlakozót 650 mm szélességű és 400 mm vagy 400+400 mm mélységű szekrényekbe lehet beépíteni, attól függően, hogy elöl vagy hátul történik-e a csatlakoztatás. A csatlakozó kompatibilis a Masterpact NT06...10 és NT12 sorozatú megszakítókkal, mind kézi karos, mind motoros működtetésű változatban, függőleges elrendezésben telepítve.
A komponens műszaki jellemzői között kiemelkedő a 1250A névleges üzemi áram, ami lehetővé teszi nagy teljesítményű rendszerek kialakítását. A sínek keresztmetszete 80 x 10 mm, ami megfelelő áramvezető képességet biztosít. A termék méretei jól mutatják a professzionális ipari alkalmazásra való tervezést: magassága 150 mm, szélessége pedig 10 mm. A csatlakozó az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően készült, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a megbízható minőséget és biztonságos működést. Az eszköz különféle telepítési konfigurációkban használható, amelyek részletei a gyártói dokumentációban találhatók, beleértve a különböző adapteres vagy Canalis rendszerekhez való csatlakoztatási lehetőségeket. A termékből egy készletben egy darab található, ami megkönnyíti a projektspecifikus rendelést és telepítést.
Schneider Electric PrismaSeT - LVS04475 -1250A-es csatlakozó NT, függőleges, rögzített, 3P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Termék típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Áramelosztási kiegészítő
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-készülék csatlakozás: Linergy sínek
Pólusok leírása: 3P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 400 mm: elülső; 400 + 400 mm: hátsó
Beépíthető készülékek: Masterpact: rögzített NT06...10 - vezérlés: kar, függőleges telepítés; Masterpact: rögzített NT06...10 - vezérlés: motoros mechanizmus, függőleges telepítés; Masterpact: rögzített NT12 - vezérlés: kar, függőleges telepítés; Masterpact: rögzített NT12 - vezérlés: motoros mechanizmus, függőleges telepítés
Névleges üzemi áram [Ie]: 1250 A
Sín keresztmetszet: 80 x 10 mm
Magasság: 150 mm
Szélesség: 10 mm
Mennyiség készletenként: 1 db
Funkcionális egységek
650 mm 400 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített kar függőleges 3P 1 elülső csatlakozás adapterrel 12
650 mm 400 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített motoros mechanizmus függőleges 3P 1 elülső csatlakozás adapterrel 12
650 mm 800 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített kar függőleges 3P 1 hátsó csatlakozás adapterrel 11
650 mm 800 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített motoros mechanizmus függőleges 3P 1 hátsó csatlakozás adapterrel 11
650 mm 400 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített kar függőleges 3P 1 elülső csatlakozás Canalis-szal 17
650 mm 400 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített motoros mechanizmus függőleges 3P 1 elülső csatlakozás Canalis-szal 17
650 mm 800 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített kar függőleges 3P 1 hátsó csatlakozás Canalis-szal 16
650 mm 800 mm PrismaSeT P szekrény Masterpact NT06...10 rögzített motoros mechanizmus függőleges 3P 1 hátsó csatlakozás Canalis-szal 16
650 mm 400 mm PrismaSeT P szekrény Masterpact NT12 rögzített kar függőleges 3P 1 elülső csatlakozás adapterrel 14
650 mm 400 mm PrismaSeT P szekrény Masterpact NT12 rögzített motoros mechanizmus függőleges 3P 1 elülső csatlakozás adapterrel 14
650 mm 800 mm PrismaSeT P szekrény Masterpact NT12 rögzített kar függőleges 3P 1 hátsó csatlakozás adapterrel 11
650 mm 800 mm PrismaSeT P szekrény Masterpact NT12 rögzített motoros mechanizmus függőleges 3P 1 hátsó csatlakozás adapterrel 11
650 mm 400 mm PrismaSeT P szekrény Masterpact NT12 rögzített kar függőleges 3P 1 elülső csatlakozás Canalis-szal 17
650 mm 400 mm PrismaSeT P szekrény Masterpact NT12 rögzített motoros mechanizmus függőleges 3P 1 elülső csatlakozás Canalis-szal 17
650 mm 800 mm PrismaSeT P szekrény Masterpact NT12 rögzített kar függőleges 3P 1 hátsó csatlakozás Canalis-szal 16
650 mm 800 mm PrismaSeT P szekrény Masterpact NT12 rögzített motoros mechanizmus függőleges 3P 1 hátsó csatlakozás Canalis-szal 16
