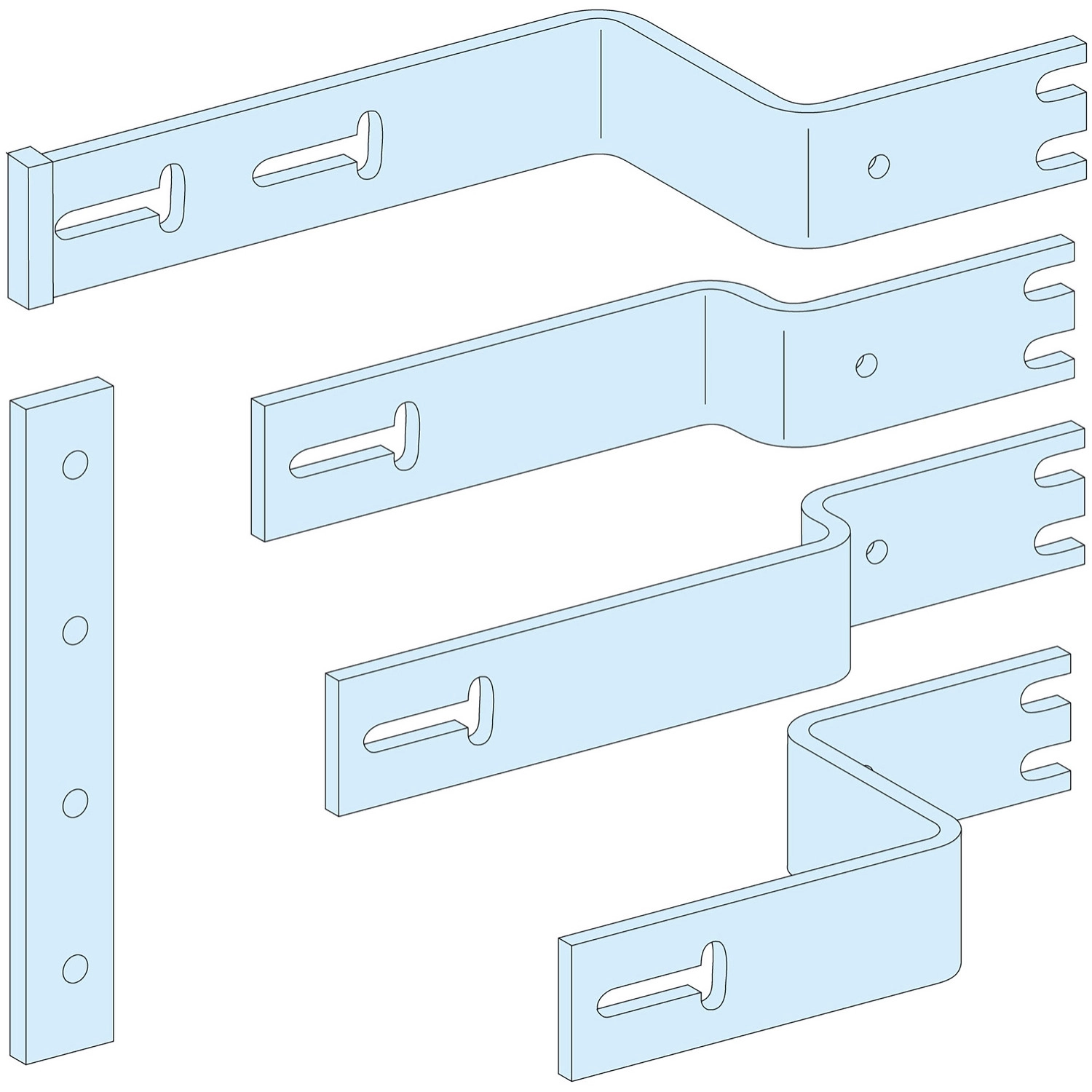

A Schneider Electric PrismaSeT - LVS04474 -1000A csatlakozó egy professzionális árameloszlási tartozék, amely kifejezetten az MTZ1/NT készülékekhez lett tervezve. Ez a 4 pólusú, 1000A névleges üzemi áramerősségű, rögzített, vízszintes csatlakozó tökéletes megoldást kínál a PrismaSeT P rendszerű elosztószekrényekbe történő telepítéshez.
A termék a PrismaSeT termékvonal részét képezi, és speciálisan a PrismaSeT P típusú szekrényekbe illeszkedik. Az LVS04474 cikkszámmal rendelkező csatlakozó rendkívül robusztus kialakítású, és tökéletesen kompatibilis a ComPact NS630b...1000 sorozatú megszakítókkal. Az eszköz két vezérlési változatban használható: billenőkaros vízszintes kialakítással vagy közvetlen előlapi forgófogantyúval, mindkét esetben vízszintes telepítéssel. A Linergy sínes csatlakoztatási technológia megbízható és hatékony áramátvitelt biztosít.
A Schneider Electric PrismaSeT - LVS04474 -1000A csatlakozó számos telepítési konfigurációban alkalmazható. Használható 650 mm szélességű szekrényben, vagy 650 mm szélességű szekrény+vezetékcsatorna kombinációban. A csatlakozó 50 x 8 mm keresztmetszetű sínt használ, és nettó tömege mindössze 6,12 kg. A termék különböző funkcionális egységekhez alkalmazható, beleértve a 650 mm × 800 mm-es PrismaSeT P szekrényt ComPact NS630b...1000 rögzített billenőkaros vízszintes elrendezéssel (4P, 1 hátsó csatlakozás), vagy ugyanezt közvetlen előlapi forgófogantyúval. Emellett használható 650 mm × 400 mm-es PrismaSeT P szekrény+vezetékcsatorna kombinációval is, különféle csatlakoztatási módokkal.
Az LVS04474 csatlakozó megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, és ASTA minősítéssel rendelkezik. A termék részletes műszaki dokumentációval érkezik, amely tartalmazza a pontos méretrajzokat és telepítési útmutatókat. A Schneider Electric a terméket egyenként csomagolja, így biztosítva, hogy minden alkatrész sértetlenül érkezzen meg a felhasználóhoz. A termék méretei pontosan meg vannak határozva a műszaki rajzon: 356 mm × 330 mm × 235,5 mm × 233 mm, amelyek azonban közelítő értékek és a technikai dokumentációban pontosítva vannak.
Schneider Electric PrismaSeT - LVS04474 -1000A csatlakozó NS, vízszintes, rögzített, billenőkaros kapcsoló /rotációs, 4P műszaki adatok
Fő jellemzők
Termékvonal: PrismaSeT
Termékcsalád: PrismaSeT P
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrényen belül, IEC 61439-1, szekrényen belül
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-készülék csatlakozás: Linergy sín
Pólusok leírása: 4P
Telepítési leírás: Szekrény - 650 mm széles, Szekrény + vezetékcsatorna - 650 mm széles
Telepített készülék: ComPact: rögzített NS630b...1000 - vezérlés: billenőkaros vízszintes telepítés, ComPact: rögzített NS630b...1000 - vezérlés: közvetlen előlapi forgófogantyú vízszintes telepítés
Névleges üzemi áram: 1000 A
Sín keresztmetszet: 50 x 8 mm
Nettó tömeg: 6,12 kg
Csomagolási mennyiség: 1 darab
Funkcionális egységek
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített billenőkaros vízszintes 4P 1 hátsó csatlakozás
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 rögzített közvetlen előlapi forgófogantyú vízszintes 4P 1 hátsó csatlakozás
650 mm 400 mm PrismaSeT P szekrény + vezetékcsatorna ComPact NS630b...1000 rögzített billenőkaros vízszintes 4P 1 előlapi csatlakozás
650 mm 400 mm PrismaSeT P szekrény + vezetékcsatorna ComPact NS630b...1000 rögzített billenőkaros vízszintes 4P 1 csatlakozás átviteli szerelvény
650 mm 400 mm PrismaSeT P szekrény + vezetékcsatorna ComPact NS630b...1000 rögzített közvetlen előlapi forgófogantyú vízszintes 4P 1 előlapi csatlakozás
650 mm 400 mm PrismaSeT P szekrény + vezetékcsatorna ComPact NS630b...1000 rögzített közvetlen előlapi forgófogantyú vízszintes 4P 1 csatlakozás átviteli szerelvény
Méretek
Az ábrán látható méretek közelítőek.
