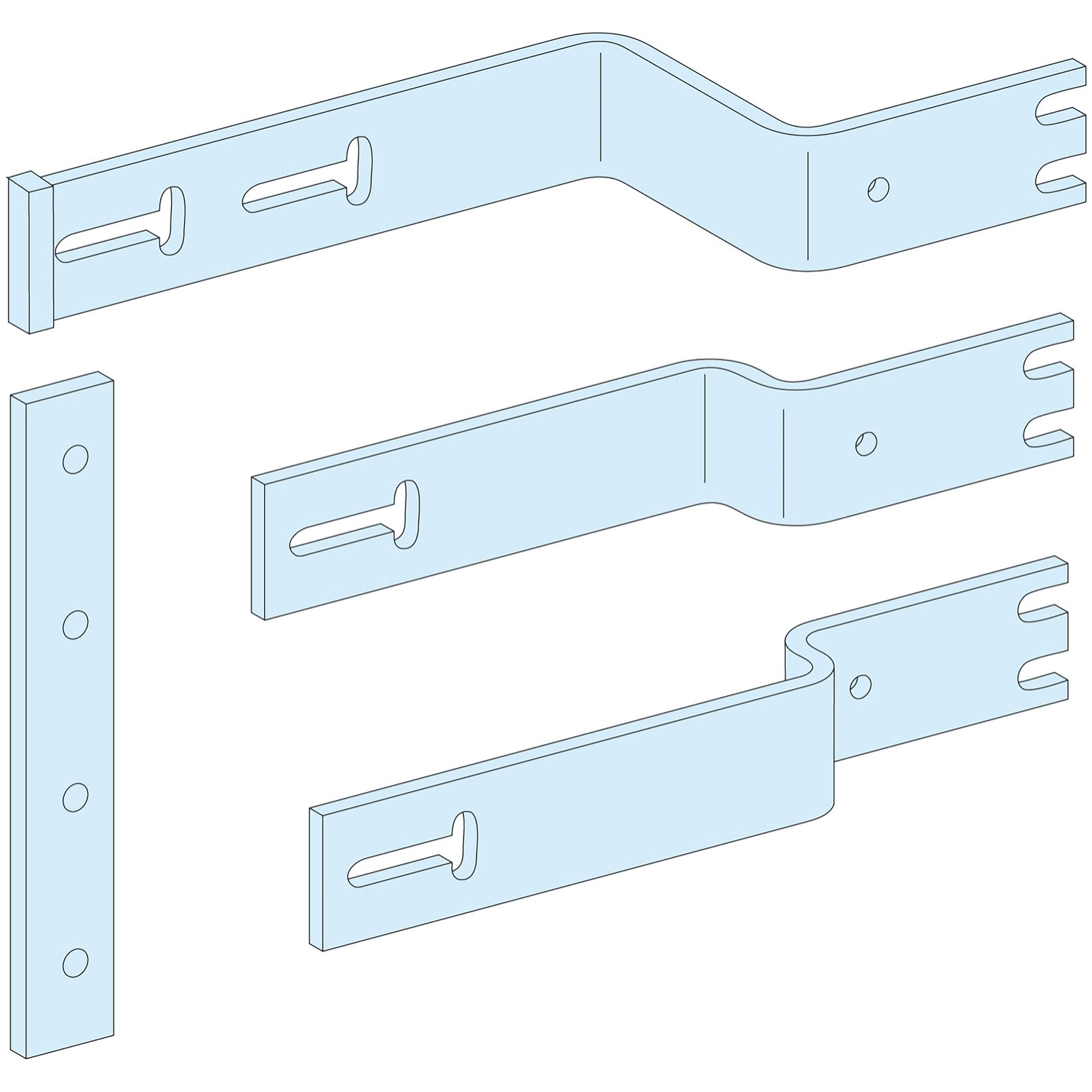

A Schneider Electric PrismaSeT sorozat LVS04473 cikkszámú Linergy LGY csatlakozója egy professzionális áramelosztó kiegészítő, amely kifejezetten a NS típusú megszakítókhoz készült, 3 pólusú kivitelben, 1000A névleges üzemi árammal. Ez a vízszintes, rögzített csatlakozó rendszer a PrismaSeT P elosztószekrényekbe történő integrációra optimalizált, biztosítva a megbízható és hatékony áramelvezetést nagy terhelésű ipari és kereskedelmi alkalmazásokban.
Az LVS04473 csatlakozó rendszer tervezése során a fő szempont a maximális üzembiztonság és a könnyű beépíthetőség volt. A termék teljes mértékben megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA minősítéssel, ami garantálja a megbízható működést még nagy terhelés mellett is. A csatlakozó 50 x 8 mm keresztmetszetű Linergy sínezettel kompatibilis, ami ideális választássá teszi a nagy áramterhelésű elosztórendszerekhez. A nettó súlya 4,66 kg, ami egy ilyen specifikációjú termékhez képest kedvező érték, megkönnyítve a telepítést és a kezelést.
A PrismaSeT P elosztószekrényekhez tervezett LVS04473 csatlakozó különböző konfigurációkban használható: 650 mm szélességű szekrényekben, illetve 650 mm szélességű szekrény + vezetőcsatorna kombinációban. Kompatibilis a ComPact NS630b...1000 sorozatú megszakítókkal, amelyek lehetnek fix billenőkaros vízszintes kivitelűek vagy fix közvetlen előlapi forgatógombos vízszintes kivitelűek. A termék biztosítja a megfelelő csatlakozást mind a hátsó, mind az elülső bekötések esetén, illetve transzfer csatlakozó szerelékkel is. Az egységes csomagolás egy darab csatlakozót tartalmaz, és a 39 x 14 x 5,5 cm méretű csomagolásban szállítják, ami megfelel a logisztikai követelményeknek.
Schneider Electric PrismaSeT - LVS04473 -1000A csatlakozó NS, vízszintes, rögzített, billenőkaros kapcsoló /rotációs, 3P műszaki adatok
Általános adatok
Terméktípus: Linergy LGY csatlakozó NS megszakítókhoz
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Cikkszám: LVS04473
Tartozék/külön alkatrész kategória: Áramelosztó kiegészítő
Műszaki specifikáció
Pólusok: 3P
Névleges üzemi áram [Ie]: 1000 A
Sínek keresztmetszete: 50 x 8 mm
Csatlakozás típusa: Linergy sín
Kompatibilis eszközök: ComPact fix NS630b...1000 billenőkaros vízszintes szerelésű, ComPact fix NS630b...1000 közvetlen előlapi forgatógombos vízszintes szerelésű
Szabványok: IEC 61439-1, IEC 61439-2
Tanúsítványok: ASTA
Telepítési információk
Telepítési leírás: Szekrény - szélesség 650 mm, Szekrény + vezetőcsatorna - szélesség 650 mm
Nettó súly: 4,66 kg
Mennyiség szettben: 1 db
Funkcióegységek
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 fix billenőkaros vízszintes 3P 1 hátsó csatlakozás
650 mm 800 mm PrismaSeT P szekrény ComPact NS630b...1000 fix közvetlen előlapi forgatógombos vízszintes 3P 1 hátsó csatlakozás
650 mm 400 mm PrismaSeT P szekrény + vezetőcsatorna ComPact NS630b...1000 fix billenőkaros vízszintes 3P 1 elülső csatlakozás
650 mm 400 mm PrismaSeT P szekrény + vezetőcsatorna ComPact NS630b...1000 fix billenőkaros vízszintes 3P 1 csatlakozás transzfer szerelék
650 mm 400 mm PrismaSeT P szekrény + vezetőcsatorna ComPact NS630b...1000 fix közvetlen előlapi forgatógombos vízszintes 3P 1 elülső csatlakozás
650 mm 400 mm PrismaSeT P szekrény + vezetőcsatorna ComPact NS630b...1000 fix közvetlen előlapi forgatógombos vízszintes 3P 1 csatlakozás transzfer szerelék
