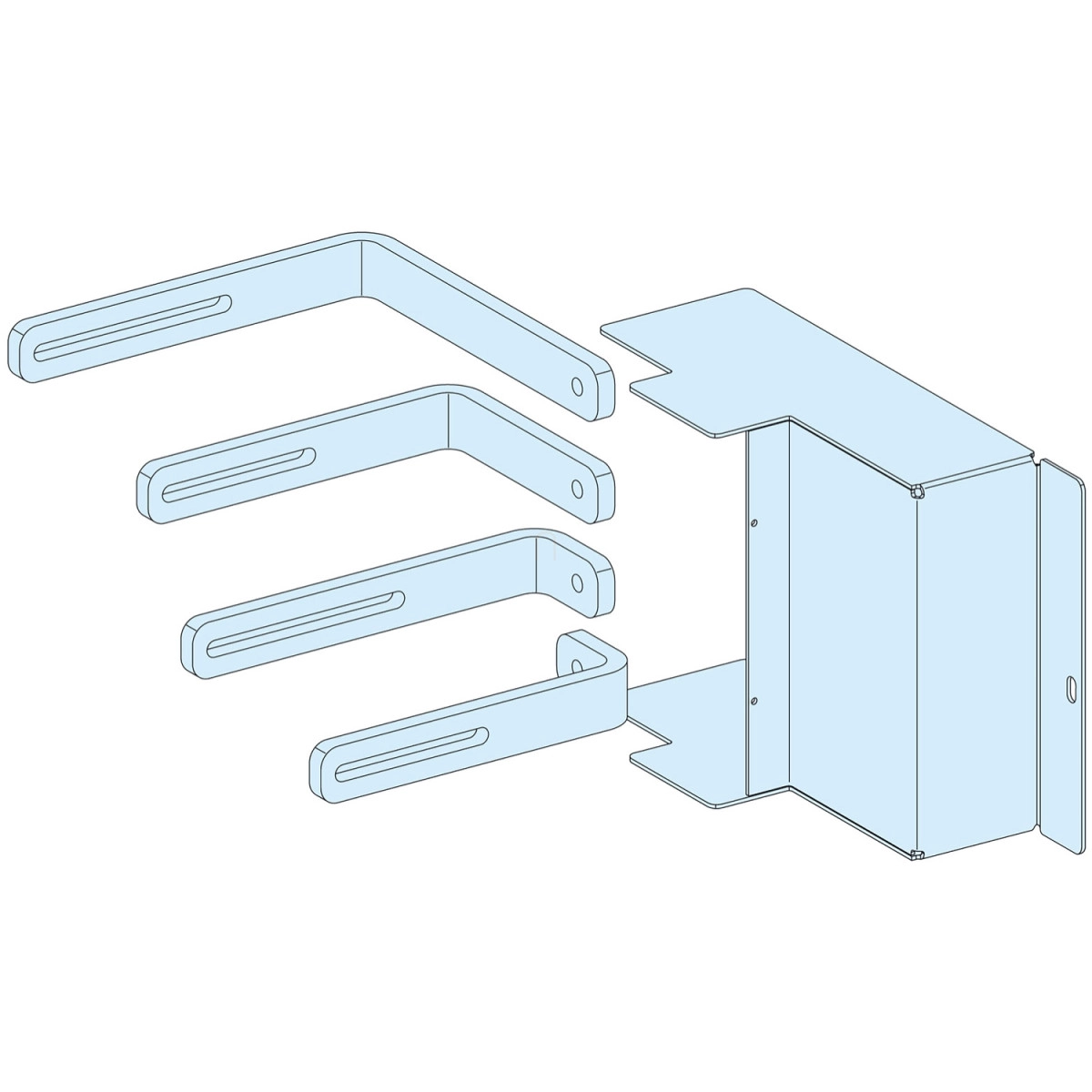

A Schneider Electric PrismaSeT LVS04462 csatlakozó egy kiváló minőségű Linergy LGY típusú elektromos csatlakoztatási megoldás, mely kifejezetten a NSX630 megszakítóhoz lett tervezve. Ez a professzionális villamos ipari termék 4 pólusú kivitelben készül és 630 amperes névleges üzemi árammal (Ie) rendelkezik, vízszintes plug-in csatlakozással és toggle működtetéssel.
A PrismaSeT P szekrényrendszerhez fejlesztett csatlakozóelem tökéletes megoldást jelent ipari környezetben és kereskedelmi létesítményekben egyaránt, ahol megbízható és biztonságos villamos elosztórendszerre van szükség. A termék az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően lett tervezve, emellett ASTA tanúsítvánnyal is rendelkezik, ami garantálja a kiváló minőséget és a maximális üzembiztonságot. A csatlakozó a Linergy sínrendszerrel kompatibilis, ami könnyű és gyors telepítést tesz lehetővé.
A Schneider Electric LVS04462 kialakítása lehetővé teszi, hogy különböző ComPact NSX megszakítókkal használd, beleértve a NSX400 és NSX630 típusokat is, akár földzárlat-védelemmel, akár anélkül. A termék egyaránt alkalmas plug-in és kihúzható (drawout) megszakítókhoz, ami rendkívüli rugalmasságot biztosít a villamos rendszer tervezésénél és kialakításánál. Speciálisan 650 mm szélességű PrismaSeT P szekrényekbe való telepítésre tervezték, ahol a sínek keresztmetszete 30 x 10 mm.
A csatlakozó pontos méretekkel rendelkezik, melyek a műszaki dokumentációban részletesen megtalálhatóak. A termék kb. 5 kg nettó súlyú, és egyedi csomagolásban kerül forgalmazásra. Az LVS04462 cikkszámú csatlakozó összeköti a megszakítókat a PrismaSeT rendszer sínezésével, így biztosítva a hatékony és biztonságos áramelvezetést. A termék magas minőségű anyagokból készül, és megfelel a legszigorúbb ipari követelményeknek, halogénmentes műanyag alkatrészeket tartalmaz, valamint PVC- és szilikonmentes kivitelben készül.
Schneider Electric PrismaSeT - LVS04462 -CSATLAKOZÓ DUGALJ NS630 4P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT P
Termék típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Kategória: Csatlakozó kiegészítő
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Termék tanúsítványok: ASTA
Kiegészítő adatok
Szekrény-eszköz csatlakozás: Linergy gyűjtősín
Pólusok leírása: 4P
Telepítés leírása: Szekrény - szélesség 650 mm
Telepített eszköz: ComPact: plug-in NSX400/NSX630 földzárlat-védelem nélkül - vezérlés: toggle vízszintes telepítés; ComPact: kihúzható NSX400/NSX630 földzárlat-védelem nélkül - vezérlés: toggle vízszintes telepítés; ComPact: plug-in NSX400/NSX630 földzárlat-védelemmel - vezérlés: toggle vízszintes telepítés; ComPact: kihúzható NSX400/NSX630 földzárlat-védelemmel - vezérlés: toggle vízszintes telepítés
Névleges üzemi áram [Ie]: 630 A
Gyűjtősín keresztmetszet: 30 x 10 mm
Mennyiség készletenként: 1 db készlet
Funkcionális egységek
650 mm 400 mm PrismaSeT P szekrény ComPact NSX400/NSX630 típusokhoz, plug-in vagy kihúzható kivitelben, földzárlat-védelemmel vagy anélkül, vízszintes 4P elrendezésben
Méretek
A termék műszaki rajzán pontos méretek találhatók, melyek közelítő értékek és mm-ben értendők. További részletek a műszaki dokumentációban.
