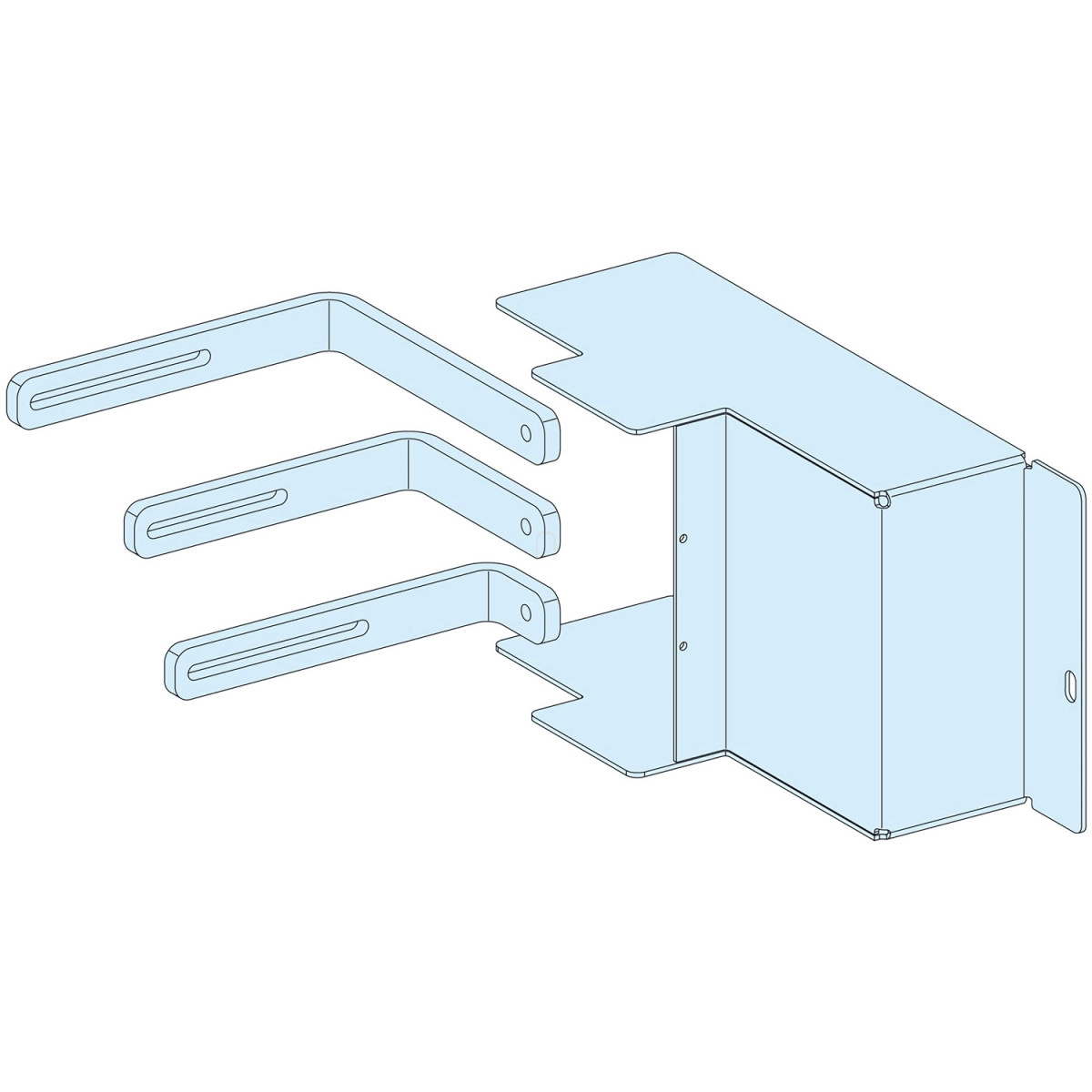

A Schneider Electric LVS04461 termékszámú Linergy LGY típusú csatlakozó egy professzionális megoldás az NSX630 megszakítókhoz, amely tökéletesen illeszkedik a PrismaSeT P kapcsolószekrény rendszerbe. Ez a 3 pólusú, 630A névleges áramú, vízszintes plug-in csatlakozó toggle működtetéssel az ipari és kereskedelmi épületek villamosenergia-elosztó hálózataiban alkalmazható.
A termék a Schneider Electric PrismaSeT P tokozat részeként biztosítja a megbízható és biztonságos elektromos csatlakozást a Linergy sínek és a megszakítók között. Az LVS04461 csatlakozó kialakításának köszönhetően kompatibilis mind a ComPact NSX400, mind az NSX630 típusú megszakítókkal, legyen szó akár plug-in, akár fiókos (drawout) kivitelről, földzárlat-védelemmel ellátott vagy anélküli változatokról is. A toggle működtetés lehetővé teszi a gyors és egyszerű kezelést, miközben a vízszintes telepítési mód optimális helykihasználást biztosít a 650 mm szélességű kapcsolószekrényekben.
Műszaki szempontból a csatlakozó 630A névleges üzemi árammal (Ie) rendelkezik, és 30 x 10 mm keresztmetszetű sínek csatlakoztatására alkalmas. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a magas minőséget és a megbízható működést. Az LVS04461 különösen hasznos azokban az alkalmazásokban, ahol fontos a gyors szerelhetőség és a hosszú távú üzembiztonság, például ipari létesítményekben, adatközpontokban vagy kereskedelmi épületekben.
A csatlakozó több különböző konfigurációban is használható: 650 mm x 400 mm PrismaSeT P szekrényben, különféle ComPact megszakítókkal. Akár NSX400 vagy NSX630 típusú megszakítóval, plug-in vagy fiókos (drawout) kivitelben, földzárlat-védelemmel vagy anélkül - az LVS04461 univerzális megoldást kínál. A vízszintes, 3 pólusú elrendezés és az 1 direct opció különböző konfigurációkat tesz lehetővé (3-as vagy 6-os típus, a konkrét alkalmazástól függően). Ez a sokoldalúság teszi a Schneider Electric LVS04461 Linergy LGY csatlakozót ideális választássá a modern villamos elosztórendszerek kiépítéséhez, ahol a megbízhatóság és a flexibilitás alapvető követelmény.
Schneider Electric PrismaSeT - LVS04461 -Előregygyártott csatlakozó vízszintes dug. NSX400/630-hoz műszaki adatok
Általános információk
Termékcsalád: PrismaSeT
Termékcsalád részletezve: PrismaSeT P
Termék típus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Csatlakozó kiegészítő
Szabványok: IEC 61439-2 (szekrényen belül), IEC 61439-1 (szekrényen belül)
Termék tanúsítványok: ASTA
Műszaki jellemzők
Szekrény-eszköz csatlakozás: Linergy gyűjtősín
Pólusok: 3P
Telepítés leírása: Szekrény - 650 mm széles
Beépíthető eszközök:
- ComPact: plug-in NSX400 földzárlat-védelem nélkül - vezérlés: toggle, vízszintes beépítés
- ComPact: plug-in NSX630 földzárlat-védelem nélkül - vezérlés: toggle, vízszintes beépítés
- ComPact: fiókos (drawout) NSX400 földzárlat-védelem nélkül - vezérlés: toggle, vízszintes beépítés
- ComPact: fiókos (drawout) NSX630 földzárlat-védelem nélkül - vezérlés: toggle, vízszintes beépítés
- ComPact: plug-in NSX400 földzárlat-védelemmel - vezérlés: toggle, vízszintes beépítés
- ComPact: plug-in NSX630 földzárlat-védelemmel - vezérlés: toggle, vízszintes beépítés
- ComPact: fiókos (drawout) NSX400 földzárlat-védelemmel - vezérlés: toggle, vízszintes beépítés
- ComPact: fiókos (drawout) NSX630 földzárlat-védelemmel - vezérlés: toggle, vízszintes beépítés
Névleges üzemi áram [Ie]: 630 A
Gyűjtősín keresztmetszet: 30 x 10 mm
Funkcionális egységek
650 mm 400 mm PrismaSeT P szekrény ComPact NSX400/NSX630 megszakítókhoz, különböző konfigurációkban (plug-in/fiókos, földzárlat-védelemmel/nélküle), vízszintes, 3P kialakítással.
