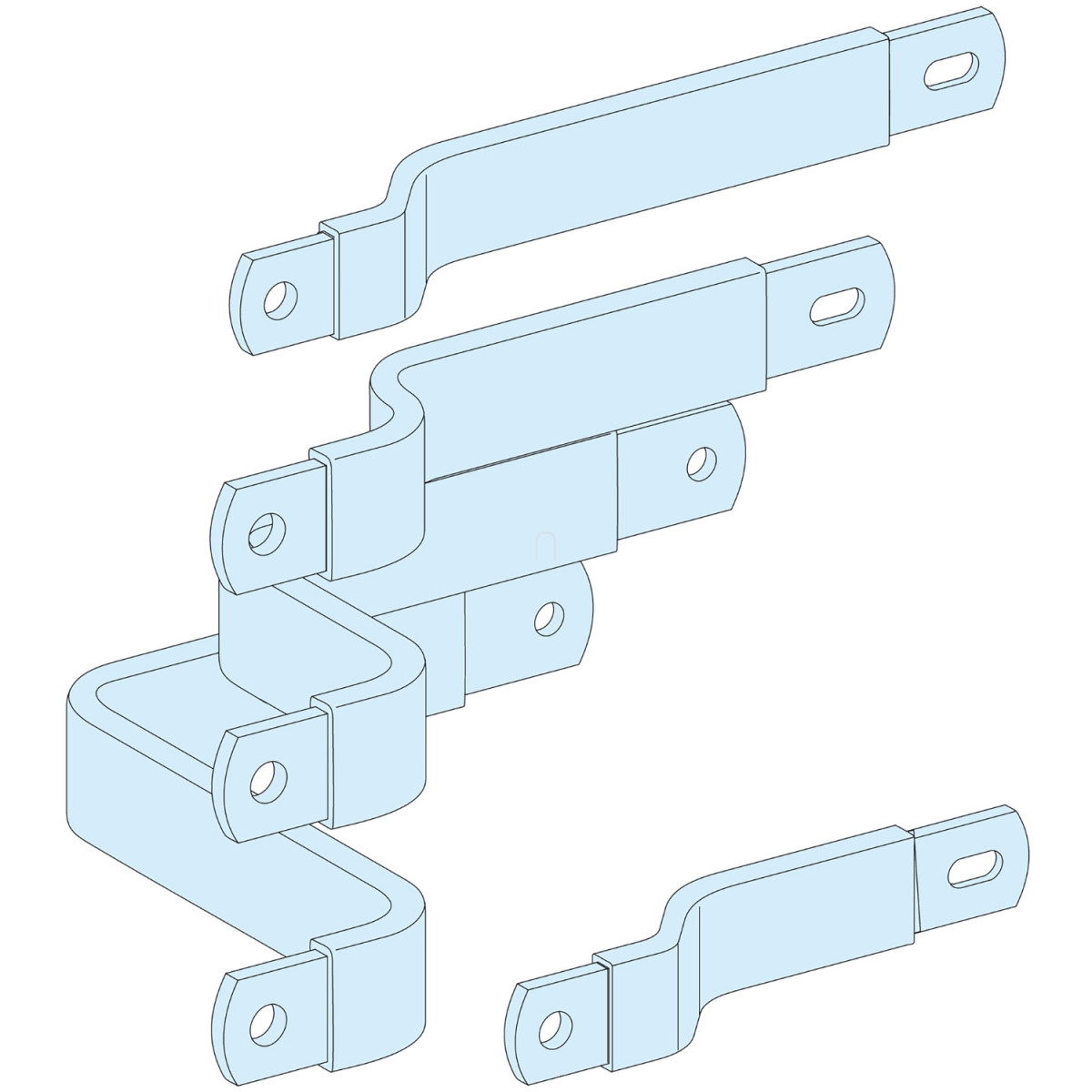

A Schneider Electric LVS04454 Linergy LGY csatlakozó egy speciálisan tervezett professzionális villamos összekötő elem, amely kifejezetten a NSX630 és NSX400 típusú megszakítókhoz készült. Ez a 4 pólusú, 630A névleges üzemi áramerősségű csatlakozó a PrismaSeT P elosztórendszer szerves részét képezi, és horizontális plugin kialakítással, billenőkaros vezérléssel rendelkezik.
A termék a PrismaSeT termékcsaládba tartozik, és a PrismaSeT P elosztószekrény-rendszerrel való használatra optimalizálták. A csatlakozó kialakítása lehetővé teszi a ComPact NSX400 és NSX630 megszakítókkal való használatot, függetlenül attól, hogy azok földzárlat-védelemmel rendelkeznek-e vagy sem. A vízszintes elrendezésű, billenőkaros rögzített kivitel ideális megoldást kínál a 650 mm szélességű szekrényekben történő alkalmazáshoz, ahol a professzionális telepítés és a megbízható elektromos kapcsolat alapvető követelmény.
A Linergy LGY csatlakozó technikai jellemzőit tekintve 32 x 6 mm-es gyűjtősín keresztmetszettel rendelkezik, ami biztosítja a megfelelő áramátviteli képességet a 630 amperes terhelés mellett is. A termék megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA terméktanúsítvánnyal, amely garantálja a magas minőséget és biztonságot az ipari alkalmazásokban. A csatlakozó a Linergy gyűjtősín-rendszerrel működik együtt, amely a Schneider Electric megbízható infrastruktúra-megoldásainak része.
A csatlakozó telepítési rugalmassága lehetővé teszi különböző konfigurációk kialakítását. Használható 650 mm × 400 mm méretű PrismaSeT P szekrényben, ComPact NSX400 vagy NSX630 megszakítókkal, földzárlat-védelemmel vagy anélkül, mindig vízszintes, rögzített billenőkaros kialakítással, 4 pólusú kivitelben. A termék tömege 3,5 kg, és minden szerelési egységben 1 darab található. Az LVS04454 termék méreteit a műszaki dokumentáció részletesen tartalmazza, ahol megtalálhatók a pontos beépítési méretek és csatlakozási pontok.
A termék műszaki illusztrációjában látható méretadatok szerint a csatlakozó főbb méretei: 300 mm, 264 mm, 162 mm és 204,5 mm. Ezek az adatok elengedhetetlenek a megfelelő tervezéshez és kivitelezéshez. A Schneider Electric LVS04454 csatlakozó egy professzionális, ipari alkalmazásra szánt termék, amely megbízható és biztonságos elektromos kapcsolatot biztosít a nagyteljesítményű rendszerekben, különösen a PrismaSeT P elosztórendszerekben.
Schneider Electric PrismaSeT - LVS04454 -630A csatlakozó NS630, vízszintes, rögzített, billenőkaros kapcsoló, 4P műszaki adatok
Főbb jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P elosztószekrény
Kategória: Csatlakozó kiegészítő
Szabványok: IEC 61439-2, elosztószekrényen belül; IEC 61439-1, elosztószekrényen belül
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-eszköz csatlakozás: Linergy gyűjtősín
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm
Beépített eszköz: ComPact: rögzített NSX400 földzárlat-védelem nélkül - vezérlés: billenőkaros vízszintes telepítés
ComPact: rögzített NSX630 földzárlat-védelem nélkül - vezérlés: billenőkaros vízszintes telepítés
ComPact: rögzített NSX400 földzárlat-védelemmel - vezérlés: billenőkaros vízszintes telepítés
ComPact: rögzített NSX630 földzárlat-védelemmel - vezérlés: billenőkaros vízszintes telepítés
Névleges üzemi áramerősség [Ie]: 630 A
Gyűjtősín keresztmetszet: 32 x 6 mm
Nettó tömeg: 3,5 kg
Mennyiség készletenként: 1 darab
Funkcionális egységek
650 mm 400 mm PrismaSeT P szekrény ComPact NSX400 nélküli rögzített billenőkaros vízszintes 4P 1 közvetlen 5
650 mm 400 mm PrismaSeT P szekrény ComPact NSX630 nélküli rögzített billenőkaros vízszintes 4P 1 közvetlen 5
650 mm 400 mm PrismaSeT P szekrény ComPact NSX400 rögzített billenőkaros vízszintes 4P 1 közvetlen 5
650 mm 400 mm PrismaSeT P szekrény ComPact NSX630 rögzített billenőkaros vízszintes 4P 1 közvetlen 5
Méretek
A termék műszaki illusztrációja a dokumentáció végén található részletes méretrajzokat tartalmaz.
