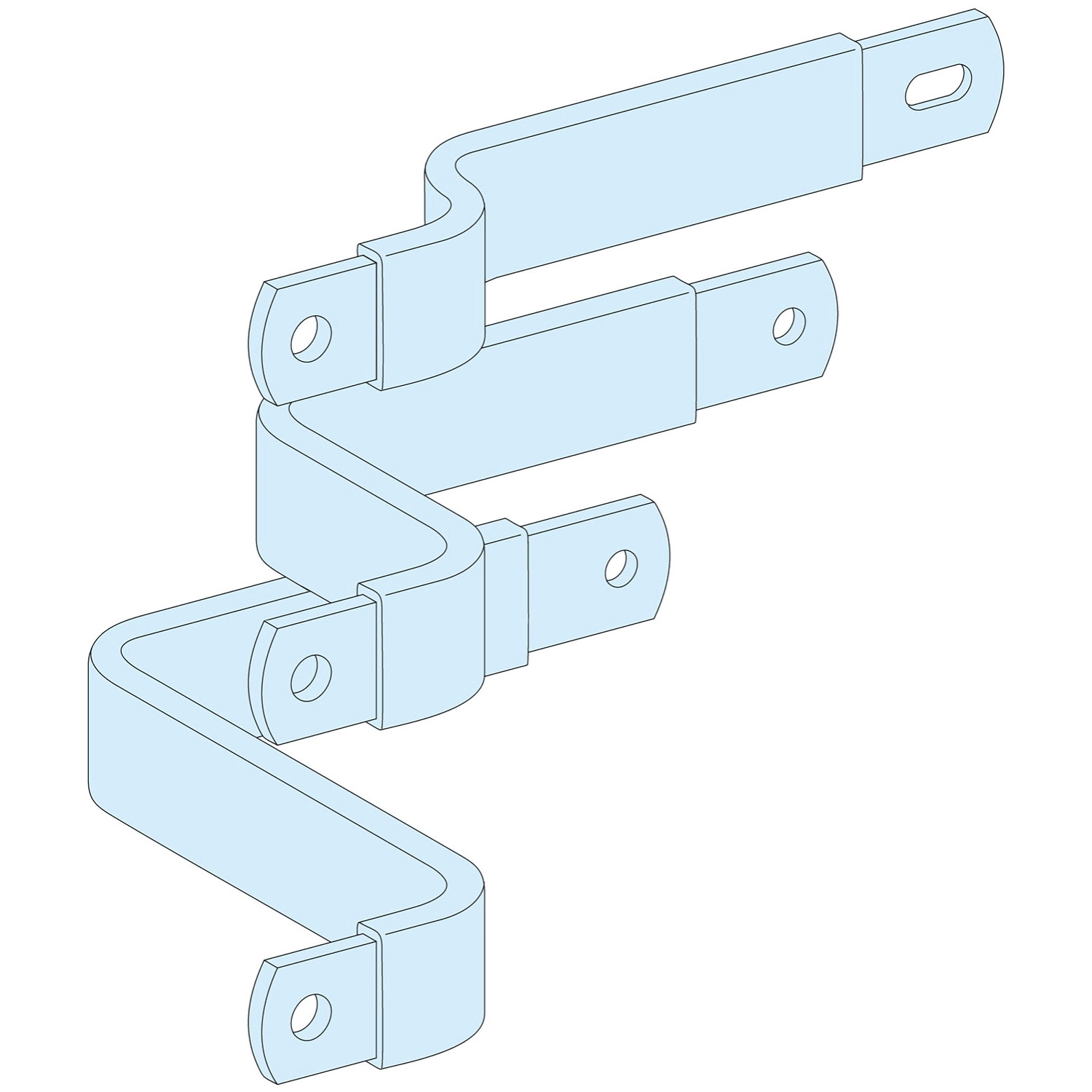

A Schneider Electric PrismaSeT - LVS04453 csatlakozó egy professzionális minőségű villamos csatlakozóelem, amely kifejezetten a NSX630 megszakítókhoz lett tervezve. Ez a 3P (háromfázisú), 630A névleges áramerősségű, vízszintes beszerelésű, billenőkaros kapcsolóval ellátott csatlakozó tökéletes megoldást jelent ipari és kereskedelmi elektromos elosztórendszerekhez, ahol magas megbízhatóság és biztonság szükséges.
A termék a Schneider Electric PrismaSeT P termékcsalád részét képezi, és megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, amelyek garantálják a biztonságos működést az elosztószekrényen belül. Az ASTA tanúsítvánnyal rendelkező csatlakozó kiváló műszaki paraméterekkel büszkélkedhet, így tökéletesen alkalmazható a nagy teljesítményű elektromos rendszerekhez. A Linergy LGY típusú csatlakozó a Linergy sínes rendszerhez illeszkedik, amely széles körben elterjedt a PrismaSeT elosztószekrényekben.
A termék fő előnye, hogy kompatibilis többféle ComPact megszakító típussal is: használható fix ComPact NSX400 és NSX630 megszakítókhoz, földzárlatvédelemmel vagy anélkül, vízszintes elrendezésben, billenőkaros vezérléssel. Ez a sokoldalúság lehetővé teszi a rendszertervezők és kivitelezők számára, hogy ugyanezt a komponenst többféle konfigurációban is alkalmazhassák, csökkentve ezzel a készletezési igényeket. A csatlakozó telepítése 650 mm szélességű szekrénybe ajánlott, 32 x 6 mm keresztmetszetű sínek esetén.
A LVS04453 csatlakozó műszaki adatai lenyűgözőek: 630A névleges üzemi áram, 3P (háromfázisú) kivitel, amely megfelel a modern elosztórendszerek követelményeinek. A termék méretei a műszaki rajzokon pontosan meghatározottak, ami megkönnyíti a tervezők munkáját az elosztószekrény konfigurációjának megtervezésekor. A különböző funkcionális egységek konfigurálási lehetőségei szintén részletesen megtalálhatók a termékadatlapon, így a 650 mm x 400 mm PrismaSeT P szekrényekben történő elhelyezés pontos megtervezése is lehetséges. Ez a részletes információ segít a kivitelezőknek abban, hogy a beszerelés során minden szükséges szempontot figyelembe vehessenek, biztosítva a rendszer megfelelő működését és a hosszú távú megbízhatóságot.
Schneider Electric PrismaSeT - LVS04453 -630A csatlakozó NS630, vízszintes, rögzített, billenőkaros kapcsoló, 3P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Termékkategória: PrismaSeT P
Komponens típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Csatlakozó kiegészítő
Szabványok: IEC 61439-2, szekrényen belüli, IEC 61439-1, szekrényen belüli
Tanúsítványok: ASTA
Kiegészítő információk
Szekrény-készülék csatlakozás: Linergy sínes
Pólusok: 3P
Telepítési leírás: Szekrény - szélesség 650 mm
Telepíthető készülék: ComPact: fix NSX400 földzárlatvédelem nélkül - vezérlés: billenőkaros vízszintes telepítés
ComPact: fix NSX630 földzárlatvédelem nélkül - vezérlés: billenőkaros vízszintes telepítés
ComPact: fix NSX400 földzárlatvédelemmel - vezérlés: billenőkaros vízszintes telepítés
ComPact: fix NSX630 földzárlatvédelemmel - vezérlés: billenőkaros vízszintes telepítés
Névleges üzemi áram: 630 A
Sínek keresztmetszete: 32 x 6 mm
Nettó tömeg: 2,42 kg
Csomag tartalma: 1 darab
Funkcionális egységek
650 mm 400 mm PrismaSeT P szekrény ComPact NSX400 földzárlatvédelem nélkül fix billenőkaros vízszintes 3P 1 közvetlen 4
650 mm 400 mm PrismaSeT P szekrény ComPact NSX630 földzárlatvédelem nélkül fix billenőkaros vízszintes 3P 1 közvetlen 4
650 mm 400 mm PrismaSeT P szekrény ComPact NSX400 földzárlatvédelemmel fix billenőkaros vízszintes 3P 1 közvetlen 4
650 mm 400 mm PrismaSeT P szekrény ComPact NSX630 földzárlatvédelemmel fix billenőkaros vízszintes 3P 1 közvetlen 4
Méretek
A termék pontos méretei a műszaki rajzon láthatók.
