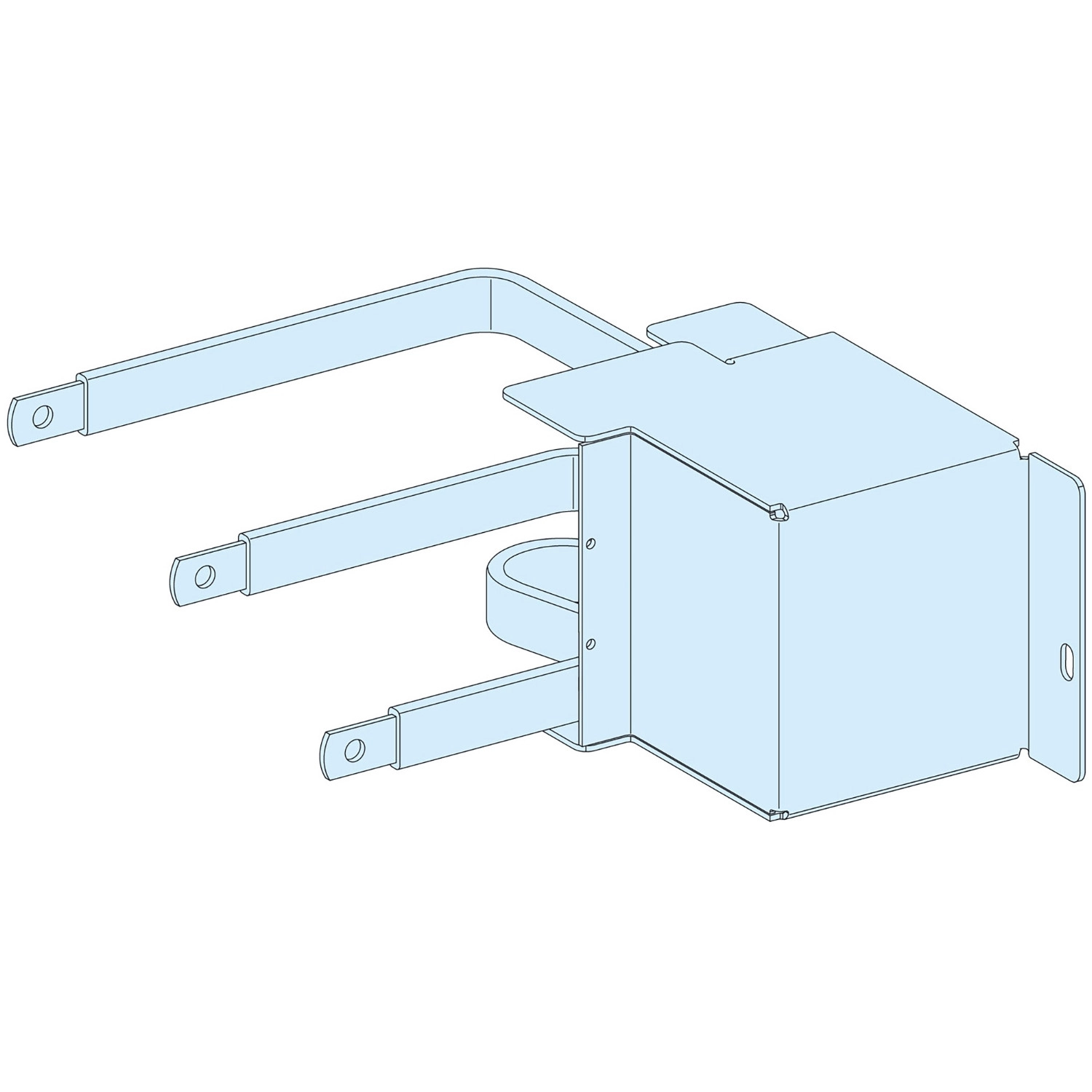

A Schneider Electric PrismaSeT termékcsaládba tartozó LVS04431 cikkszámú Linergy LGY típusú vízszintes dugaszolható csatlakozó kiváló minőségű kapcsolóberendezés-komponens, amely kifejezetten NSX250 típusú megszakítókhoz lett kifejlesztve. Ez a 3P (háromfázisú) csatlakozókészlet 250A névleges üzemi áramerősséggel rendelkezik, és a toggle vezérlésű megszakítókhoz optimalizálták.
A Linergy LGY csatlakozó tökéletesen illeszkedik a PrismaSeT P elosztószekrényekbe, ahol 650 mm szélességű egységekben lehet alkalmazni. A termék kompatibilis mind a földzárlatvédelemmel ellátott, mind az anélküli NSX100, NSX160 és NSX250 sorozatú megszakítókkal. A csatlakozókomponens egyaránt használható plug-in (dugaszolható) és drawout (kihúzható) típusú megszakítókhoz, így rendkívül rugalmas megoldást biztosít a különböző telepítési igényekhez.
A Linergy busbar csatlakozás 20 x 3 mm keresztmetszetű sínrendszerhez illeszkedik, ami biztosítja a megfelelő áramvezetést és a hosszú távú megbízható működést. A termék megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal is, ami garantálja a kiváló minőséget és megbízhatóságot. A csatlakozó kifejezetten a PrismaSeT P elosztószekrényekbe történő telepítéshez lett tervezve, ahol kulcsfontosságú szerepet játszik az energiaelosztó rendszerek biztonságos és hatékony működésében.
A telepítési lehetőségeket tekintve a termék 650 mm szélességű és 400 mm-es szabványos szekrényméretben használható. A csatlakozó pontos méretei a mellékelt műszaki rajzon láthatók, ahol a főbb méretek mm-ben vannak megadva. Ez a professzionális kivitelű csatlakozókészlet biztosítja a megbízható elektromos kapcsolatot az elosztórendszer és a megszakító között, miközben megkönnyíti a karbantartási munkálatokat is a megfelelő kialakításának köszönhetően. Az LVS04431 termék nettó tömege 1,1 kg, és egy darabos készletben kerül forgalomba.
Schneider Electric PrismaSeT - LVS04431 -Dugaszolható vízszint. csatlakozó NS250 műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P elosztószekrény
Kategória: Csatlakozó kiegészítő
Szabványok: IEC 61439-2 (elosztószekrényen belül), IEC 61439-1 (elosztószekrényen belül)
Tanúsítványok: ASTA
Műszaki jellemzők
Szekrény-eszköz csatlakoztatás: Linergy busbar
Pólusok száma: 3P
Telepítési leírás: Szekrény - 650 mm széles
Névleges üzemi áram [Ie]: 250 A
Busbar keresztmetszet: 20 x 3 mm
Kompatibilis készülékek
ComPact: dugaszolható NSX100...160 földzárlat védelem nélkül - vízszintes telepítés, toggle vezérlés
ComPact: dugaszolható NSX250 földzárlat védelem nélkül - vízszintes telepítés, toggle vezérlés
ComPact: kihúzható NSX100...160 földzárlat védelem nélkül - vízszintes telepítés, toggle vezérlés
ComPact: kihúzható NSX250 földzárlat védelem nélkül - vízszintes telepítés, toggle vezérlés
ComPact: kihúzható NSX100...160 földzárlat védelemmel - vízszintes telepítés, toggle vezérlés
ComPact: kihúzható NSX250 földzárlat védelemmel - vízszintes telepítés, toggle vezérlés
ComPact: dugaszolható NSX100...160 földzárlat védelemmel - vízszintes telepítés, toggle vezérlés
ComPact: dugaszolható NSX250 földzárlat védelemmel - vízszintes telepítés, toggle vezérlés
