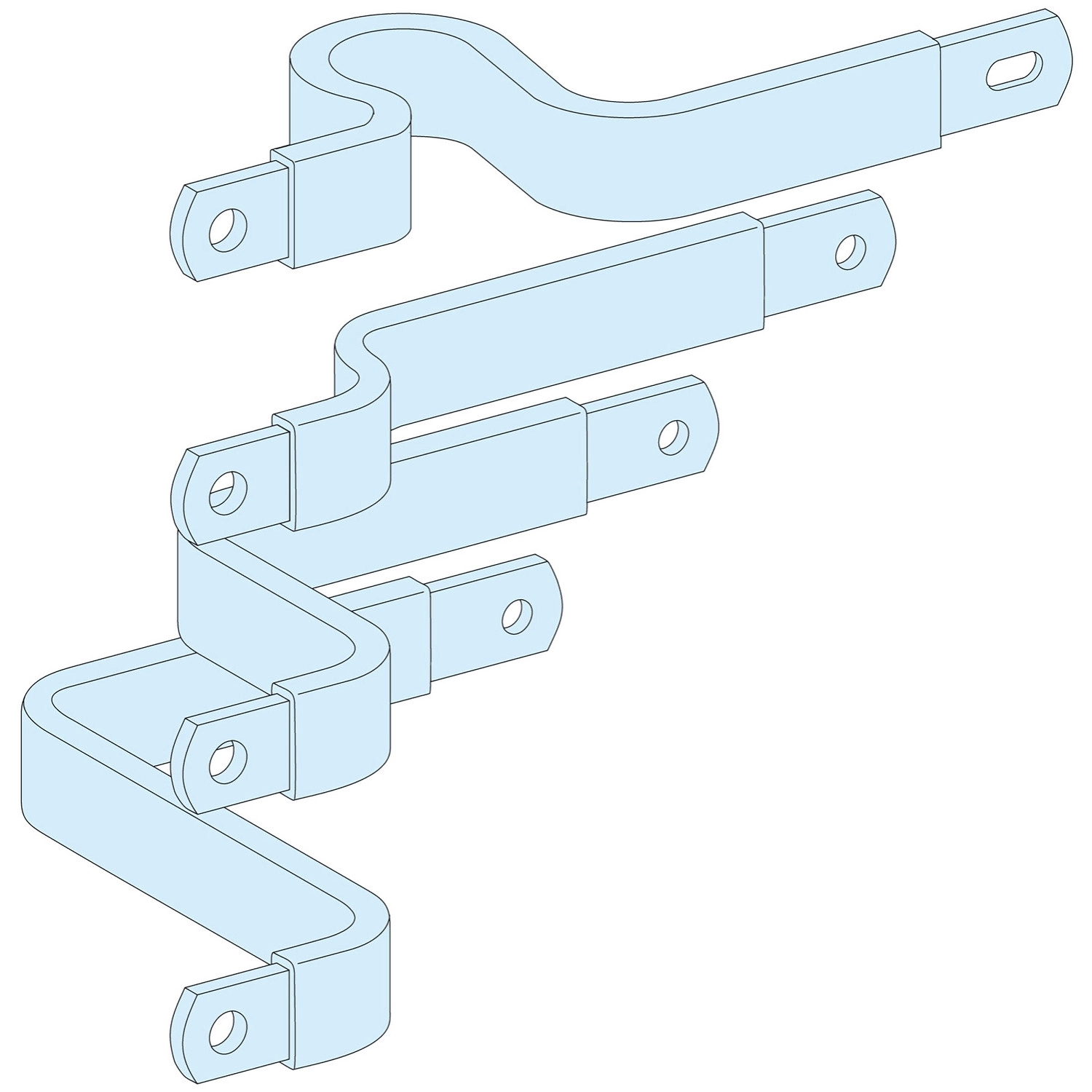

A Schneider Electric LVS04424 egy professzionális csatlakozó eszköz, amely specifikusan a PrismaSeT P rendszerekhez lett kifejlesztve. Ez a Linergy LGY típusú vízszintes, 4 pólusú csatlakozás tökéletes megoldást nyújt a villamossági szakemberek számára, különösen amikor NSX250 megszakítókkal való összekapcsolást terveznek.
A termék 250A névleges üzemi áramerősséggel rendelkezik, így ideális közepes méretű ipari és kereskedelmi alkalmazásokhoz. Konstrukciója kompatibilis a billenőkaros kapcsolóval ellátott, rögzített ComPact NSX100-160 és NSX250 megszakítókkal, függetlenül attól, hogy földzárlati védelemmel rendelkeznek-e vagy sem. Ez a sokoldalúság jelentősen megkönnyíti az elektromos rendszertervezők munkáját, hiszen számos konfigurációban alkalmazható.
A LVS04424 csatlakozó a 650 mm szélességű PrismaSeT P szekrénytípusokhoz illeszkedik, és 20 x 3 mm keresztmetszetű Linergy sínt használ. A telepítés során fontos figyelembe venni, hogy a vízszintes elrendezésű rögzített megszakítók esetén ideális választás, legyen szó akár NSX100-160, akár NSX250 típusokról. Az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően gyártott termék ASTA tanúsítvánnyal rendelkezik, ami garantálja a minőséget és a biztonságot.
A csatlakozó műszaki paramétereit tekintve fontos kiemelni a pontos méreteket, amelyek a szakszerű tervezéshez elengedhetetlenek. A termék 288 mm x 258,9 mm befoglaló méretekkel rendelkezik, magassága pedig 29 mm, illetve 134 mm a kialakítástól függően. Ez a kompakt méret lehetővé teszi a hatékony térkihasználást az elektromos szekrényen belül, miközben biztosítja a szükséges stabilitást és terhelhetőséget a 250A áramerősséghez. Az LVS04424 cikkszámú csatlakozó a PrismaSeT családba tartozó elosztószekrényekbe történő beépítésre szolgál, ahol a ComPact megszakítókhoz való csatlakozást biztosítja a szabványos sínrendszereken keresztül. Ez a típusú csatlakozó különösen hatékony megoldást jelent olyan projektekben, ahol a megbízhatóság és a könnyű szerelhetőség elsődleges szempont.
Schneider Electric PrismaSeT - LVS04424 -250A csatlakozó, vízszintes, rögzített NS250, billenőkaros kapcsoló, 4P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Termékcsalád típus: PrismaSeT P
Termék típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P szekrény
Tartozék kategória: Csatlakozó tartozék
Szabványok: IEC 61439-2, IEC 61439-1, szekrényen belül
Termék tanúsítványok: ASTA
Kiegészítő információk
Szekrény-eszköz csatlakozás: Linergy sín
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm
Telepíthető eszközök:
- ComPact: rögzített NSX100...160 földzárlat-védelemmel - vezérlés: vízszintes billenőkaros telepítés
- ComPact: rögzített NSX250 földzárlat-védelemmel - vezérlés: vízszintes billenőkaros telepítés
- ComPact: rögzített NSX100...160 földzárlat-védelem nélkül - vezérlés: vízszintes billenőkaros telepítés
- ComPact: rögzített NSX250 földzárlat-védelem nélkül - vezérlés: vízszintes billenőkaros telepítés
Névleges üzemi áramerősség: 250 A
Sín keresztmetszet: 20 x 3 mm
Nettó tömeg: 1,28 kg
Mennyiség készletenként: 1 db
Funkcionális egységek
- 650 mm 400 mm PrismaSeT P szekrény ComPact NSX100...160 földzárlat-védelem nélkül rögzített vízszintes billenőkaros 4P 1 közvetlen 4
- 650 mm 400 mm PrismaSeT P szekrény ComPact NSX250 földzárlat-védelem nélkül rögzített vízszintes billenőkaros 4P 1 közvetlen 4
- 650 mm 400 mm PrismaSeT P szekrény ComPact NSX100...160 földzárlat-védelemmel rögzített vízszintes billenőkaros 4P 1 közvetlen 4
- 650 mm 400 mm PrismaSeT P szekrény ComPact NSX250 földzárlat-védelemmel rögzített vízszintes billenőkaros 4P 1 közvetlen 4
Méretek
Szélesség: 288 mm
Hosszúság: 258,9 mm
Magasság: 29 mm / 134 mm (típustól függően)
