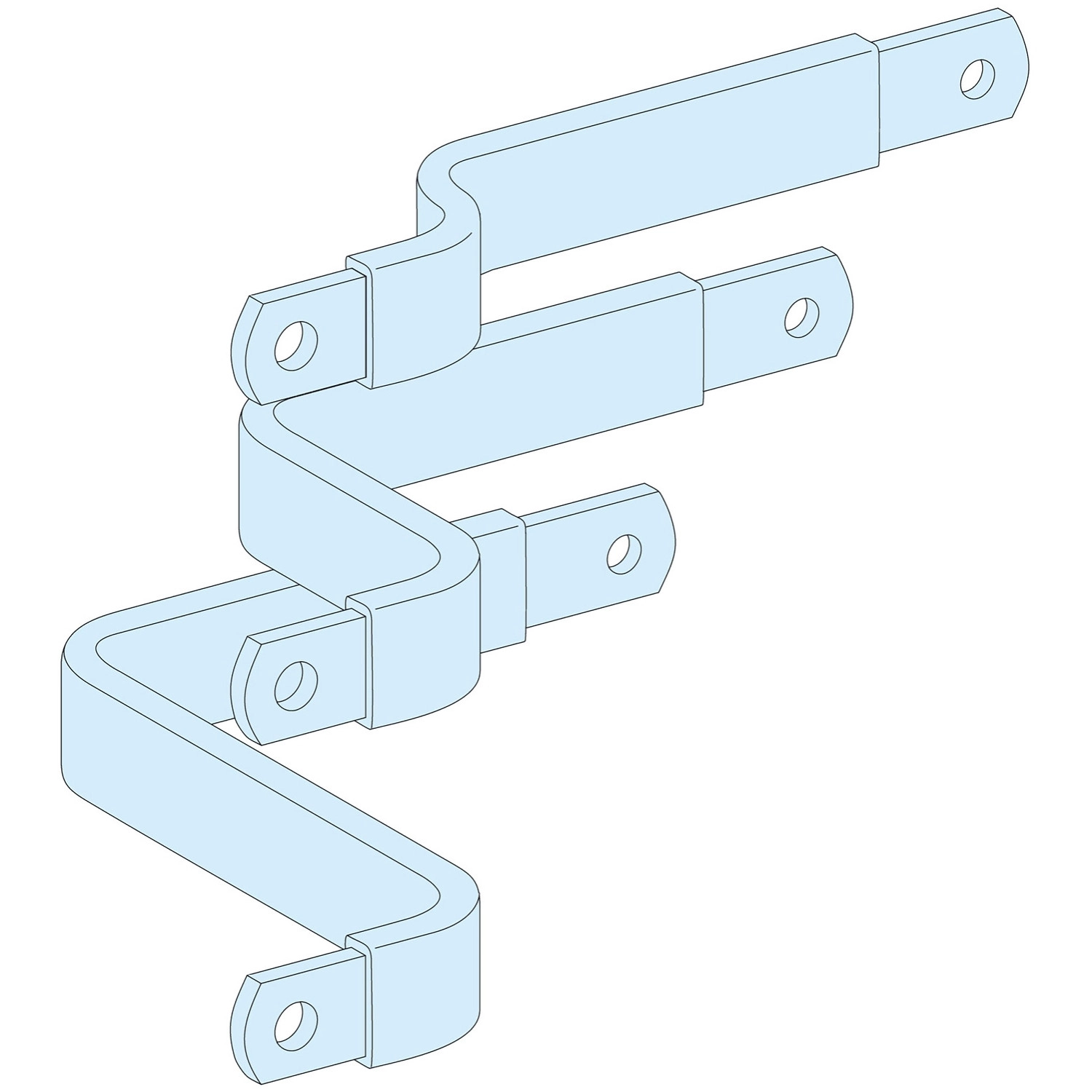

A Schneider Electric LVS04423 egy speciálisan kialakított Linergy LGY csatlakozó, amely tökéletes megoldást kínál a PrismaSeT P elosztórendszerekbe történő integráláshoz. Ez a 250A névleges áramerősségű, 3 pólusú csatlakozóelem kifejezetten a ComPact NSX250 sorozatú megszakítókhoz lett tervezve, vízszintes plug-in csatlakoztatási móddal és billenőkaros kezelőszervvel.
A Schneider Electric PrismaSeT termékcsaládjának részeként ez a csatlakozóelem biztosítja a megbízható és biztonságos elektromos kapcsolatot az elosztórendszer Linergy sínjei és a megszakítók között. Az LVS04423 csatlakozóelem teljes mértékben megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, ami garantálja a megfelelő működést és a biztonságot ipari környezetben is. Az ASTA tanúsítvány további bizonyítékot szolgáltat a termék minőségéről és megbízhatóságáról.
Az LVS04423 csatlakozó rendkívül sokoldalú felhasználhatóságot biztosít, hiszen kompatibilis különböző ComPact sorozatú megszakítókkal is, köztük a ComPact NSX100...160 típusokkal, akár földzárlat-védelemmel ellátott, akár anélküli változatokban. A 650 mm széles elosztószekrénybe történő telepítéshez optimalizálták, és tökéletesen illeszkedik a 400 mm-es funkcionális egységekhez. Minden beépítési konfiguráció esetén 3 pólusú csatlakozást biztosít, ami ideálissá teszi háromfázisú rendszerekhez.
A termék pontos méretekkel rendelkezik, amelyek biztosítják a tökéletes illeszkedést az elosztórendszer többi eleméhez. Az LVS04423 csatlakozó teljes hossza 288 mm, szélessége 250 mm, magassága pedig 79 mm a csatlakozási pontoknál, ami kompakt kialakítást biztosít, miközben a szükséges elektromos szigetelést is garantálja. A termék nettó tömege mindössze 1,02 kg, ami könnyű kezelhetőséget biztosít a telepítés során. A precíz méretezés lehetővé teszi a pontos illeszkedést a PrismaSeT P elosztószekrényekbe, különösen a 650 mm × 400 mm-es változatokban.
Schneider Electric PrismaSeT - LVS04423 -250A csatlakozó, vízszintes, rögzített NS250, billenőkaros kapcsoló, 3P műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT P elosztószekrény
Kategória: Csatlakozó tartozék
Szabványok: IEC 61439-2 (elosztószekrényen belül), IEC 61439-1 (elosztószekrényen belül)
Tanúsítványok: ASTA
Kiegészítő információk
Elosztószekrény-készülék kapcsolat: Linergy sín
Pólusok leírása: 3P
Telepítési leírás: Elosztószekrény - szélesség 650 mm
Beépített eszköz: ComPact: rögzített NSX100...160 földzárlat-védelemmel - vezérlés: billenőkaros vízszintes telepítés
ComPact: rögzített NSX250 földzárlat-védelemmel - vezérlés: billenőkaros vízszintes telepítés
ComPact: rögzített NSX100...160 földzárlat-védelem nélkül - vezérlés: billenőkaros vízszintes telepítés
ComPact: rögzített NSX250 földzárlat-védelem nélkül - vezérlés: billenőkaros vízszintes telepítés
Névleges üzemi áram: 250 A
Nettó tömeg: 1,02 kg
Mennyiség készletenként: 1 darab
Funkcionális egység
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NSX100...160 földzárlat-védelem nélkül, rögzített, billenőkaros, vízszintes, 3P, 1 közvetlen, 3
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NSX250 földzárlat-védelem nélkül, rögzített, billenőkaros, vízszintes, 3P, 1 közvetlen, 3
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NSX100...160 földzárlat-védelemmel, rögzített, billenőkaros, vízszintes, 3P, 1 közvetlen, 3
650 mm 400 mm PrismaSeT P elosztószekrény ComPact NSX250 földzárlat-védelemmel, rögzített, billenőkaros, vízszintes, 3P, 1 közvetlen, 3
Méretek
Hosszúság: 288 mm
Szélesség: 250 mm
Magasság: 79 mm
