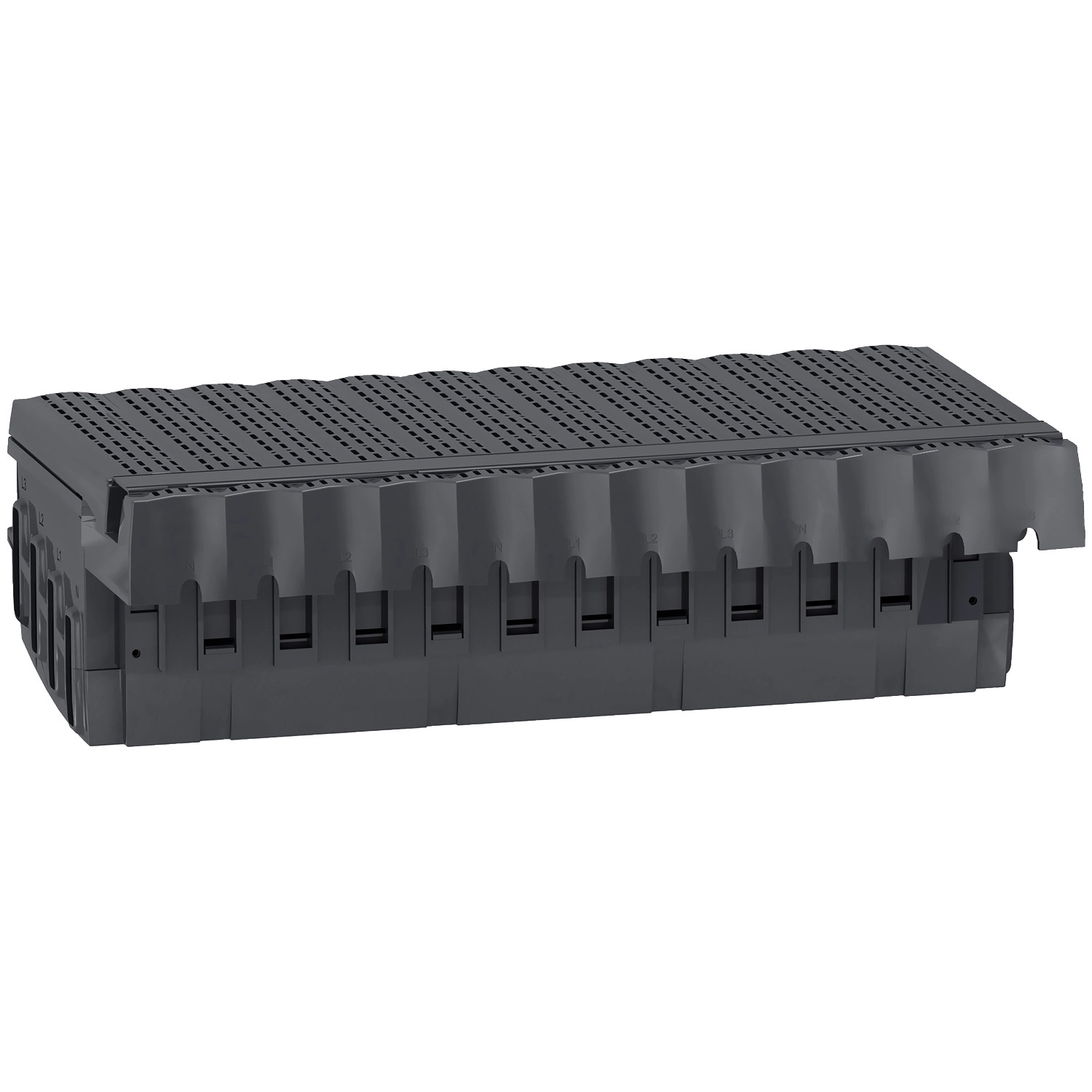

A Schneider Electric Linergy FC elosztóblokk (LVS04407) egy kiváló minőségű villamossági komponens, amely kifejezetten a compact NSX250 3P fix megszakítókhoz lett tervezve csatlakozás nélkül. Ez a termék a Linergy termékcsaládba tartozik, és széles körben alkalmazható a PrismaSeT P elosztószekrényekben, különösen a 650 mm szélességű kivitelben.
A Linergy FC elosztóblokk elsődleges funkciója, hogy eszköztáplálóként szolgáljon, és lehetővé tegye a megfelelő áramellátást a kapcsolódó készülékekhez. A termék 4 db 3 pólusú készülékhez használható, ami rendkívüli rugalmasságot biztosít a telepítés során. Az elosztóblokk számos különböző Compact NSX megszakítótípussal kompatibilis, beleértve a földzárlat-védelemmel rendelkező és anélküli változatokat is, valamint különböző vezérlési mechanizmusokkal (karos működtetés, közvetlen előlapi forgóhajtás, motoros működtetés) ellátott modelleket. Ezáltal a Linergy FC elosztóblokk rendkívül sokoldalú megoldást kínál különböző telepítési helyzetekhez.
A Schneider Electric LVS04407 elosztóblokk kiemelkedő villamos paraméterekkel rendelkezik. A névleges szigetelési feszültsége 750 V AC, míg a névleges lökőfeszültség-állósága 8 kV. A termék névleges üzemi árama 800 A 40 °C környezeti hőmérsékleten, amely 725 A-re csökken 60 °C-on, illetve 675 A-re 70 °C-on. A névleges üzemi feszültség 690 V. Az elosztóblokk kimagasló áramvezetési képességgel rendelkezik, a névleges csúcs zárlati áram 50 kA, míg az aktiválás során mért I²t érték 25000000 A².s. A csatlakozási pontok tekintetében a kimenet dugaszolható (fázis), és 4 kimenetet biztosít. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA és KEMA tanúsítványokkal is, ami garantálja a megbízhatóságot és a biztonságot.
Fizikai jellemzőit tekintve az elosztóblokk méretei: 440 mm hosszúság, 132 mm magasság és 235 mm mélység. A fekete színű komponens nettó tömege 6 kg, és szerelőlapra történő rögzítése vízszintes irányban javasolt. A Schneider Electric Linergy FC elosztóblokk LVS04407 kivitelezése és műszaki paraméterei lehetővé teszik, hogy ideális választás legyen mindazon villamos szakemberek számára, akik megbízható és nagy teljesítményű elosztási megoldást keresnek ipari és kereskedelmi alkalmazásokhoz.
Linergy FC elosztóblokk műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Eszköz tápláló
Terméknév: Linergy FC
Kiegészítő/különálló alkatrész kategória: Csatlakozási kiegészítő
Kompatibilis termékcsalád: PrismaSeT P elosztószekrény
Telepítési adatok
Telepítési leírás: Elosztószekrény - szélesség 650 mm
Készülékek száma: 4 (3P)
Pólusok leírása: 3P
Telepített készülék típusok: Compact fix NSX100...160 és NSX250 földzárlat-védelemmel vagy anélkül, fix INS250, fix INV250, dugaszolható változatok
Szerelési alap: Szerelőlap
Telepítési irány: Vízszintes
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 800 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V
Névleges csúcs zárlati áram [Ipk]: 50 kA
I²t aktiváláskor: 25000000 A².s
Megengedett áram: 800 A 40 °C-on, 725 A 60 °C-on, 675 A 70 °C-on
Csatlakozások
Csatlakozások - terminálok: Kimenő: dugaszolható (fázis), 4 kimenet
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA, KEMA
Fizikai jellemzők
Mennyiség készletenként: 1 db
Hosszúság: 440 mm
Magasság: 132 mm
Mélység: 235 mm
Nettó súly: 6 kg
Szín: Fekete
