A Schneider Electric Linergy FC Distribution Block (LVS04404) egy professzionális elosztóblokk, amelyet speciálisan a compact NSX250 4P billenőkaros/fix csatlakozású megszakítókhoz terveztek. Ez a termék a Linergy termékcsalád része, amely a Schneider Electric megbízható energiaelosztó rendszereinek egyik kulcsfontosságú eleme a PrismaSeT P elosztószekrényekben.
A Linergy FC elosztóblokk ideális megoldást kínál a villamossági szakemberek számára, akik nagy teljesítményű, megbízható és biztonságos energiaelosztást igénylő projekteken dolgoznak. A termék 3 db 4 pólusú készülék csatlakoztatását teszi lehetővé, amelyek között lehetnek különböző ComPact típusú megszakítók: a fix NSX100-160 és NSX250 modellek földzárlat-védelemmel vagy anélkül, valamint az INS250 és INV250 típusú kapcsolók közvetlen előlapról forgatható fogantyús vezérléssel. Valamennyi készülék függőlegesen szerelhető, és a blokk horizontális elhelyezést igényel a szerelőlapon.
A LVS04404 Distribution Block kiemelkedő műszaki paraméterekkel rendelkezik. 750 V AC névleges szigetelési feszültséggel (Ui) és 8 kV névleges lökőfeszültség-állósággal (Uimp) büszkélkedhet, ami kiváló védettséget biztosít a túlfeszültségekkel szemben. A névleges üzemi áram (Ie) 675 A 40°C-on, míg a névleges üzemi feszültség (Ue) 690 V. A névleges csúcsáram-állóság (Ipk) 50 kA, az I²t aktiváláskor pedig 25 000 000 A².s, ami rendkívül robusztus teljesítményt garantál.
A megengedett áramerősség hőmérsékletfüggő: 40°C-on 675 A, 60°C-on 615 A, míg 70°C-on 570 A. A csatlakozókapcsok kialakítása is átgondolt: a tápellátás rugalmas sínekkel (fázis/semleges) történik, 32 x 5 mm méretben, míg a kimenetek dugaszolható csatlakozókkal vannak ellátva, 3 kimenettel. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik KEMA és ASEFA tanúsítványokkal is.
Az LVS04404 Distribution Block fizikai jellemzői is figyelemre méltóak. Méreteit tekintve 440 mm hosszú, 132 mm magas és 235 mm mély, súlya pedig 8 kg. A termék fekete színű, és előre gyártott rugalmas csatlakozással rendelkezik a Linergy sínek felé. A Schneider Electric Linergy FC elosztóblokkot 650 mm szélességű PrismaSeT P szekrényekbe tervezték, ami optimális elhelyezést és könnyű hozzáférhetőséget biztosít a szerelés és karbantartás során.
Schneider Electric PrismaSeT - LVS04404 -Polypact rögzített készülék, billenőkaros kapcsoló, 4P műszaki adatok
Főbb tulajdonságok
Termékcsalád: Linergy
Termék típusa: Eszköz tápegység
Terméknév: Linergy FC
Tartozék kategória: Csatlakozó kiegészítő
Kompatibilitás: PrismaSeT PrismaSeT P szekrény

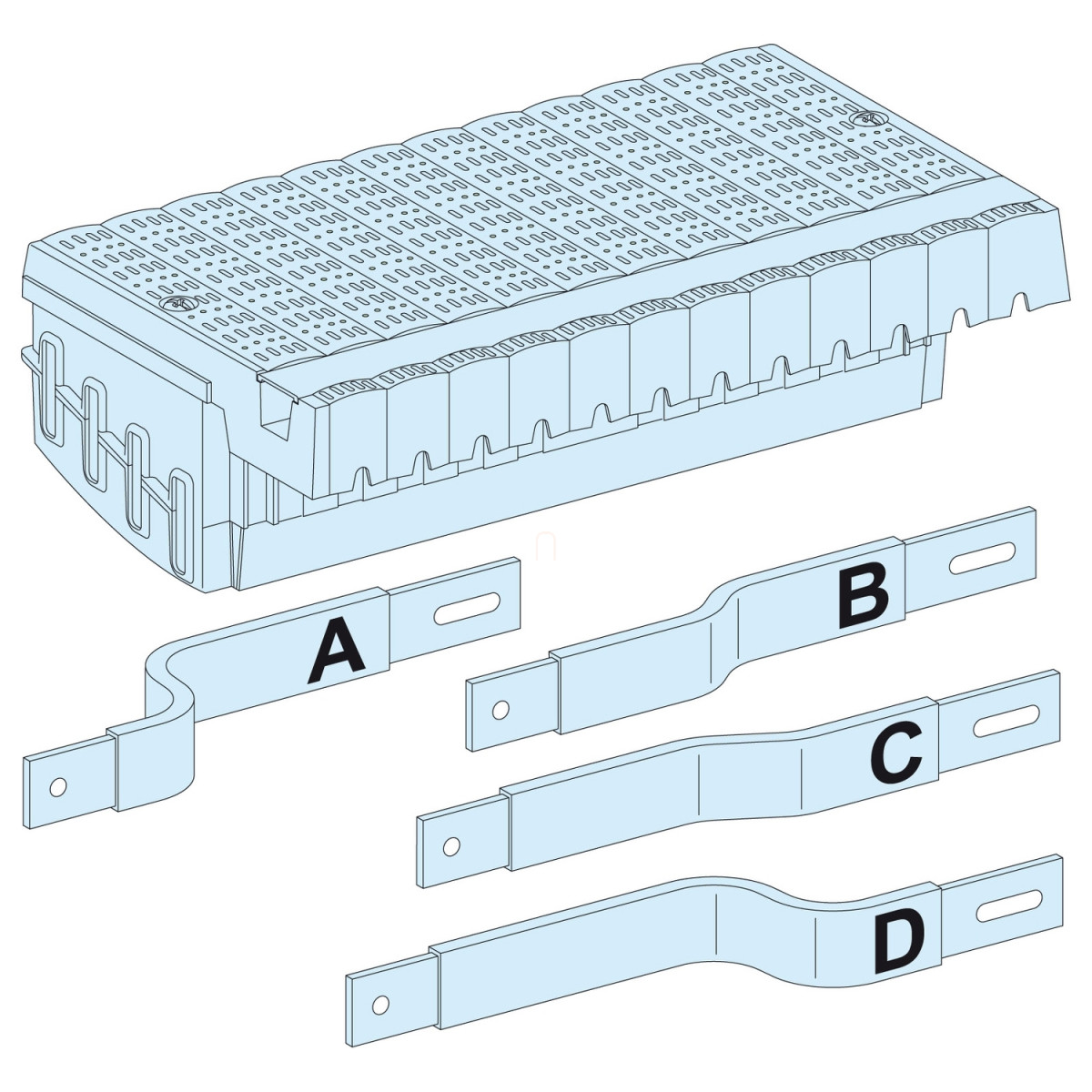

Szállított felszerelés: Előregyártott rugalmas csatlakozás a Linergy sínekhez
Telepítési adatok
Szekrény szélessége: 650 mm
Eszközök száma: 3 (4P)
Pólusok leírása: 4P
Kompatibilis eszközök: ComPact: rögzített NSX100...160 földzárlat védelem nélkül - vezérlés: billenőkapcsoló - függőleges telepítés
ComPact: rögzített NSX250 földzárlat védelem nélkül - vezérlés: billenőkapcsoló - függőleges telepítés
ComPact: rögzített NSX100...160 földzárlat védelemmel - vezérlés: billenőkapcsoló - függőleges telepítés
ComPact: rögzített NSX250 földzárlat védelemmel - vezérlés: billenőkapcsoló - függőleges telepítés
ComPact: rögzített INS250 - vezérlés: közvetlen előlapi forgató fogantyú - függőleges telepítés
ComPact: rögzített INV250 - vezérlés: közvetlen előlapi forgató fogantyú - függőleges telepítés
Rögzítő felület: Szerelőlap
Telepítési irány: Vízszintes
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 675 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V
Névleges csúcsáram-állóság [Ipk]: 50 kA
I²t aktiváláskor: 25000000 A².s
Megengedett áram: 675 A 40 °C-on, 615 A 60 °C-on, 570 A 70 °C-on
Csatlakozások
Csatlakozó terminálok: Tápellátás: rugalmas sínek (fázis / semleges), 32 x 5 mm
Kimenet: dugaszolható (fázis / semleges), 3 kimenet
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: KEMA, ASEFA
Fizikai jellemzők
Mennyiség szettben: 1 szett
Hosszúság: 440 mm
Magasság: 132 mm
Mélység: 235 mm
Szín: Fekete
