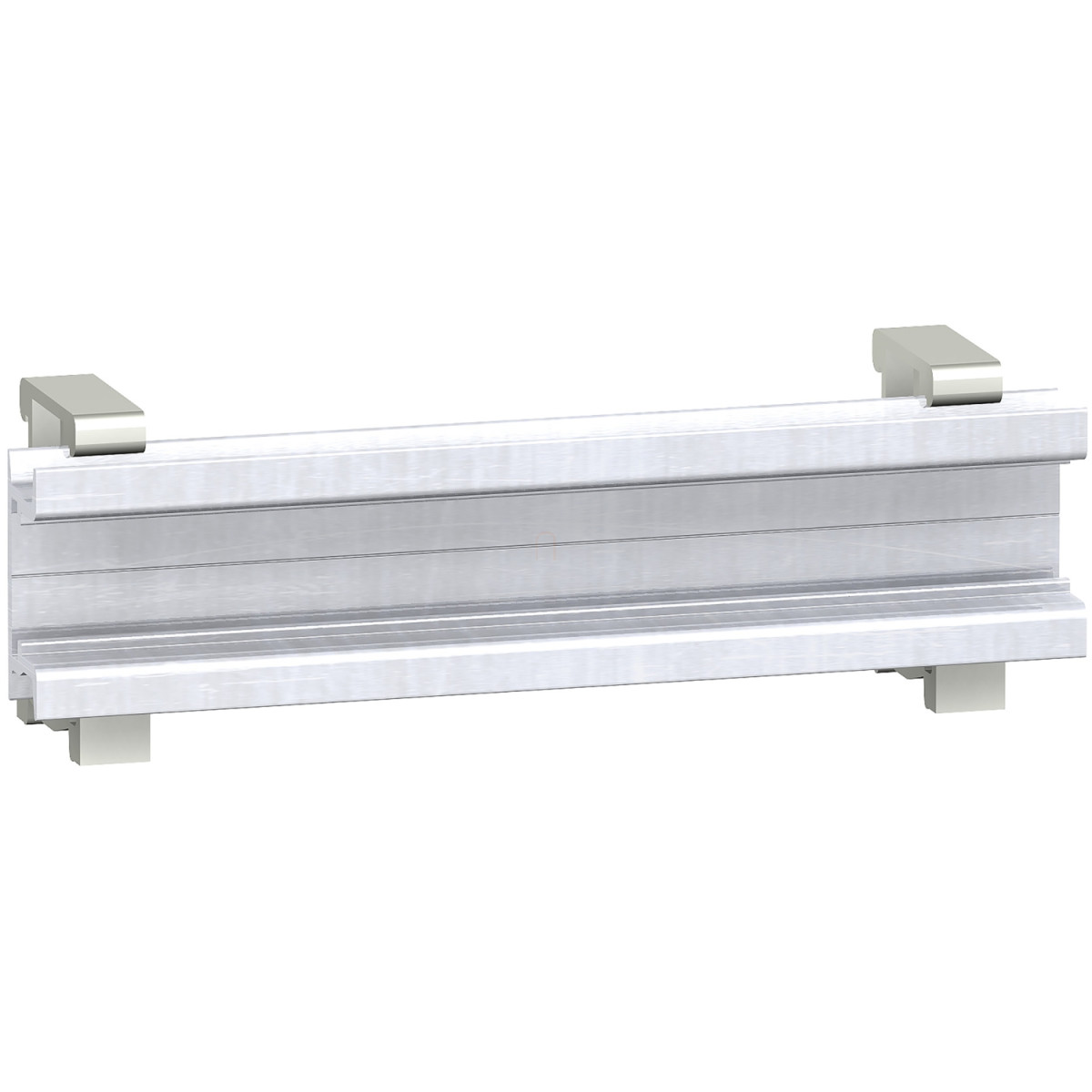

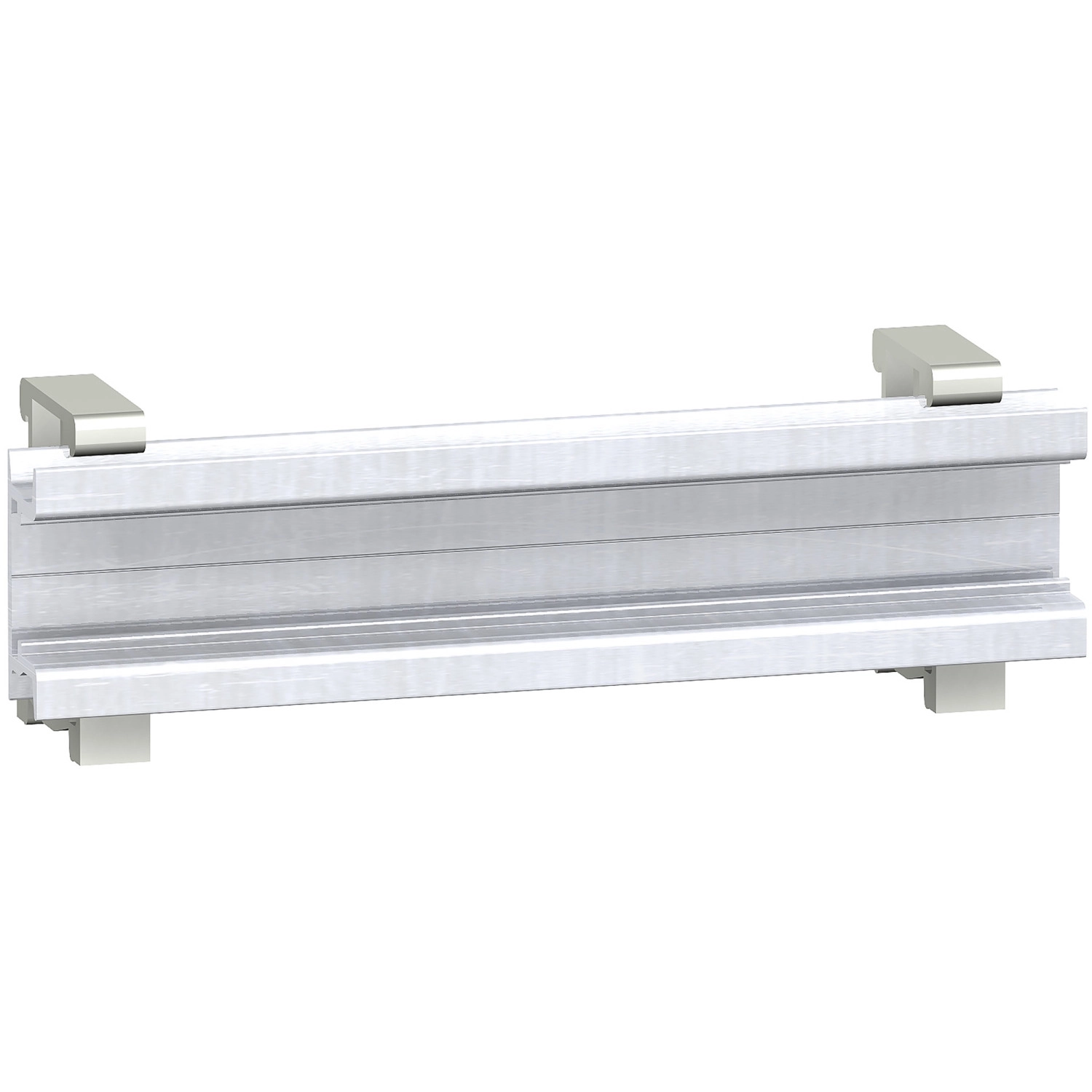

A Schneider Electric PrismaSeT termékkínálatban az LVS04227 cikkszámú moduláris sín egy speciálisan tervezett telepítési kiegészítő, amely maximális rugalmasságot biztosít a különböző típusú moduláris készülékek és megszakítók felszereléséhez. Ez a fémből készült sín ideális megoldás mind PrismaSeT G, mind PrismaSeT P rendszerekhez, különösen amikor emelőket (raiser) kell alkalmazni a készülékek megfelelő elhelyezéséhez.
A PrismaSeT LVS04227 moduláris sín sokoldalúan felhasználható különböző típusú elosztószekrényekben és elosztófalakban. Kompatibilis a 600 mm és 850 mm széles álló elosztószekrényekkel, 600 mm széles fali elosztókkal, 650 mm széles és 400 mm mély kapcsolószekrényekkel, valamint 555 mm széles csomagolt elosztókkal. A sín kiváló terepet biztosít az Acti 9 és Multi9 fix moduláris készülékek, valamint a ComPact sorozatú megszakítók - köztük az NG160 és NSXm típusok - különböző változatainak rögzítéséhez, akár földzárlat-védelemmel ellátott, akár anélküli kivitelben.
A termék műszaki tulajdonságait tekintve, az LVS04227 sín 432 mm szélességgel, 35 mm magassággal és 40 mm mélységgel rendelkezik. A szettben található 4 darab moduláris emelő, amely lehetővé teszi a különböző magasságú eszközök megfelelő pozicionálását. A sín 48 db 9 mm-es osztással rendelkezik, amely precíz elhelyezést biztosít a moduláris eszközök számára. A konstrukció természetes színű fémből készült, mely tartós és megbízható alapot nyújt az elektromos berendezések számára.
A Schneider Electric LVS04227 moduláris sín megfelel a szigorú nemzetközi szabványoknak, köztük az IEC 61439-1 és IEC 61439-2 előírásoknak, valamint rendelkezik ASTA tanúsítvánnyal is. A termék kifejezetten 5 modulnyi (egyenként 50 mm) vertikális helyet igénylő eszközökhöz lett tervezve, ezáltal optimalizálva a rendelkezésre álló teret az elosztórendszerekben. Különösen hasznos olyan konfigurációkban, ahol NG160 megszakítókat kell elhelyezni, akár földzárlat-védelemmel, akár anélkül, közvetlen rögzítéssel 650 mm széles szekrényekben. Ugyanígy kiválóan alkalmazható moduláris készülékek rögzítésére a különböző méretű elosztószekrényekben.
Schneider Electric PrismaSeT - LVS04227 -Moduláris sín mélység adapter, falonkivüli kiselosztók számára műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P, PrismaSeT G
Terméktípus: Moduláris sín
Tartozék kategória: Telepítési kiegészítő
Kompatibilitás: PrismaSeT PrismaSeT G, PrismaSeT PrismaSeT P
Műszaki jellemzők
Síntípus: Moduláris
Telepíthető eszközök: Acti 9: fix moduláris készülék, Multi9: fix moduláris készülék, ComPact: fix NG160 földzárlat-védelem nélkül - működtetés: kapcsolókar, ComPact: fix NG160 NA földzárlat-védelem nélkül - működtetés: kapcsolókar, ComPact: fix NG160 földzárlat-védelemmel - működtetés: kapcsolókar, ComPact: fix NSXm - működtetés: kapcsolókar
Pólusok leírása: 1 x 3P: fix NG160, 1 x 4P: fix NG160, 1 x 3P: fix NG160 NA, 1 x 4P: fix NG160 NA
Telepítési leírás
Kompatibilis szekrények: Álló elosztószekrény - szélesség 600 mm, Fali elosztószekrény - szélesség 600 mm, Álló elosztószekrény - szélesség 850 mm, Kapcsolószekrény - szélesség 650 mm mélység 400 mm, Pack elosztószekrény - szélesség 555 mm
Vertikális modulok száma [50 mm]: 5 modul
Termék tartozékok
Szállított tartozékok: 4 moduláris emelő
9 mm osztások: 48
Mennyiség csomagonként: 1 szett
Fizikai jellemzők
Magasság: 35 mm
Szélesség: 432 mm
Mélység: 40 mm
Szín: Natúr
Anyag: Fém
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
