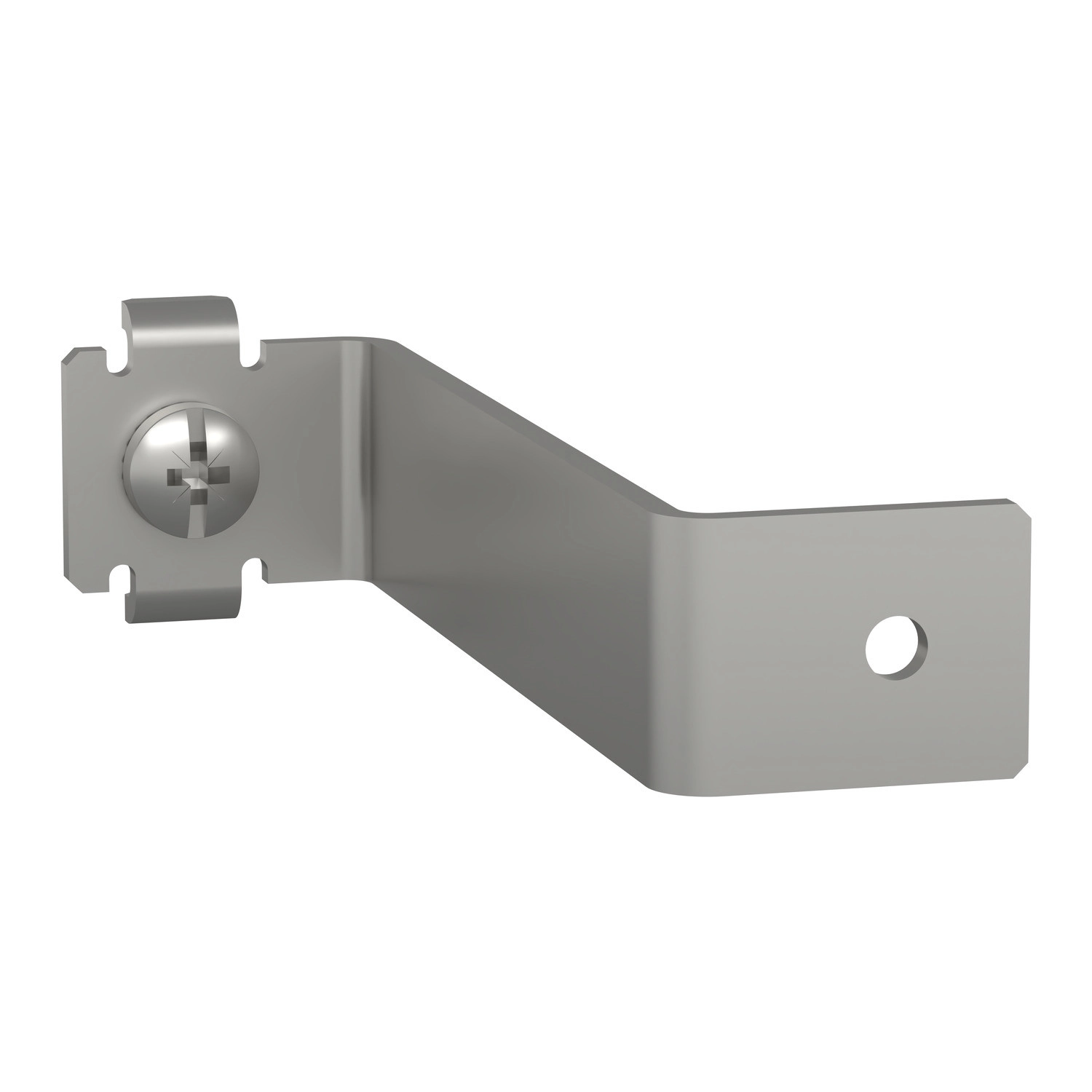

A Schneider Electric PrismaSeT G sorozatának LVS04208 cikkszámú szerelvénye egy speciális szerelési kiegészítő, amely a villamos elosztóberendezések földelési rendszerének biztonságos és szabványos kiépítéséhez nélkülözhetetlen. Ez a kiegészítő két rögzítőkonzolt tartalmaz, amelyek kifejezetten a függőleges földelősínek funkcionális tartóoszlopokra történő rögzítésére szolgálnak PrismaSeT G elosztószekrényekben.
A PrismaSeT G termékcsalád ezen eleme 80 mm magasságú, 47 mm szélességű és 20 mm mélységű, természetes (natúr) színű kivitelben. A konzolok csavarozással rögzíthetők a funkcionális tartóoszlopokhoz, és függőleges elrendezésben, csavaros kötéssel biztosítják a földelősínek stabil és megbízható rögzítését. Az LVS04208 konzolrendszer kompatibilis mind a padlón álló, mind a falra szerelhető, 600 mm szélességű PrismaSeT G elosztószekrényekkel, valamint a 300 mm szélességű, padlón álló vagy falra szerelhető csatornákkal is.
A termék univerzális alkalmazhatósága megkönnyíti a villamos szakemberek munkáját, hiszen különböző telepítési módok esetén is biztosítja a szabványos földelési rendszer kialakítását. A két konzolból álló készlet minden szükséges rögzítőelemmel együtt kerül forgalomba, ami meggyorsítja a szerelési folyamatot. A Schneider Electric LVS04208 cikkszámú földelősín-rögzítő konzolok professzionális villanyszerelési megoldást kínálnak a biztonságos és megbízható villamos elosztórendszerek kiépítéséhez, legyen szó akár ipari, kereskedelmi vagy nagyobb lakóépületek villamoshálózatának kialakításáról.
Schneider Electric PrismaSeT - LVS04208 -2 db rögzítő függőleges földsínhez, mag.=80mm műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Szerelési segédelem
Tartozék kategória: Telepítési kiegészítő
Kompatibilitás: PrismaSeT G szekrényrendszer
Kapcsolódás módja: Földelősín: függőleges, csavarozással
Telepítési jellemzők
Rögzítési mód: Csavarozással
Szerelési felület: Funkcionális tartóoszlopok
Telepítési lehetőségek:
- Padlón álló szekrény - 600 mm széles
- Falra szerelhető szekrény - 600 mm széles
- Padlón álló csatorna - 300 mm széles
- Falra szerelhető csatorna - 300 mm széles
Fizikai jellemzők
Mennyiség: 2 darabos készlet
Magasság: 80 mm
Szélesség: 47 mm
Mélység: 20 mm
Szín: Natúr
Műszaki rajz
A termék műszaki rajza tartalmazza a pontos méretadatokat mm-ben: 47 mm szélesség, 80 mm magasság, valamint a rögzítési pontokat.
