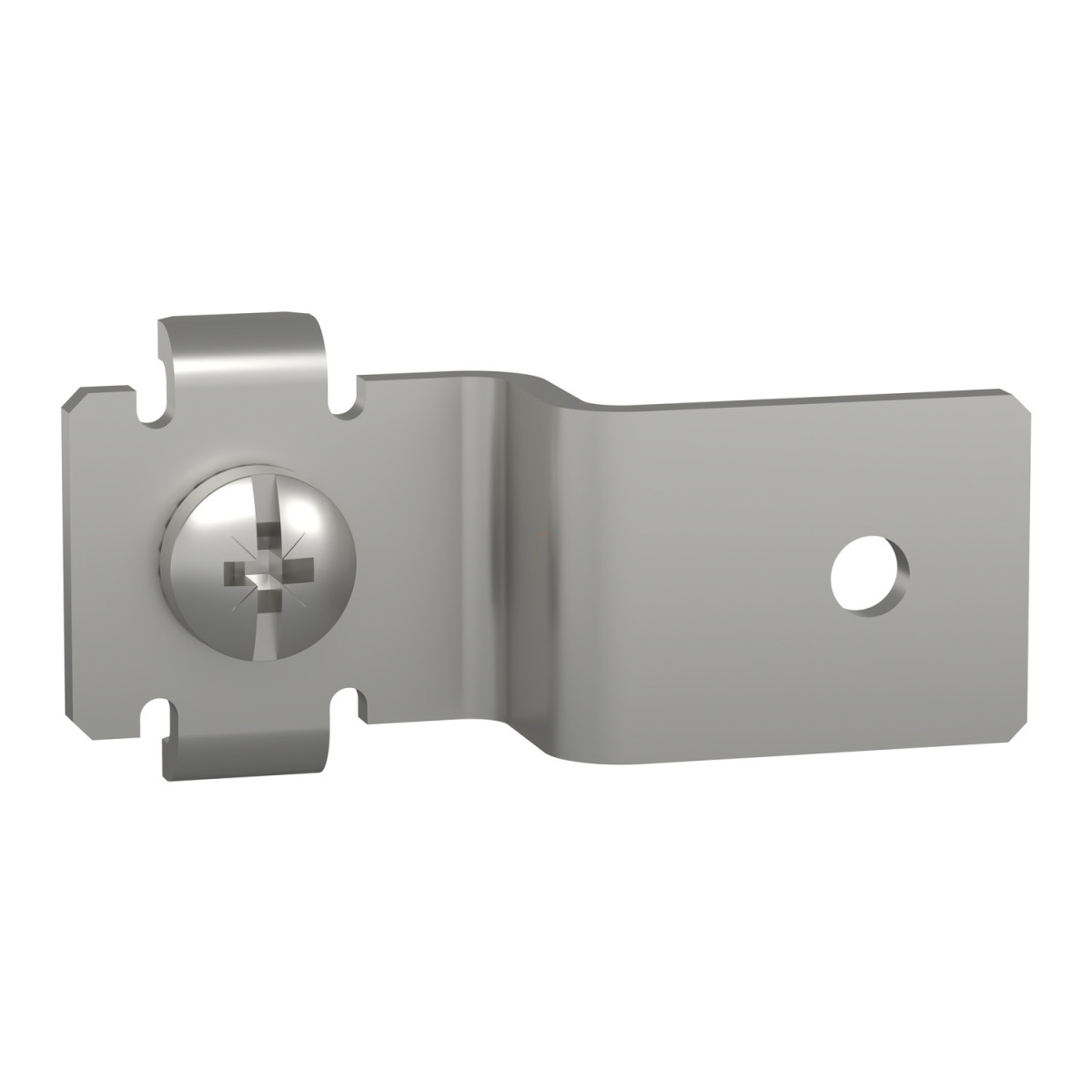

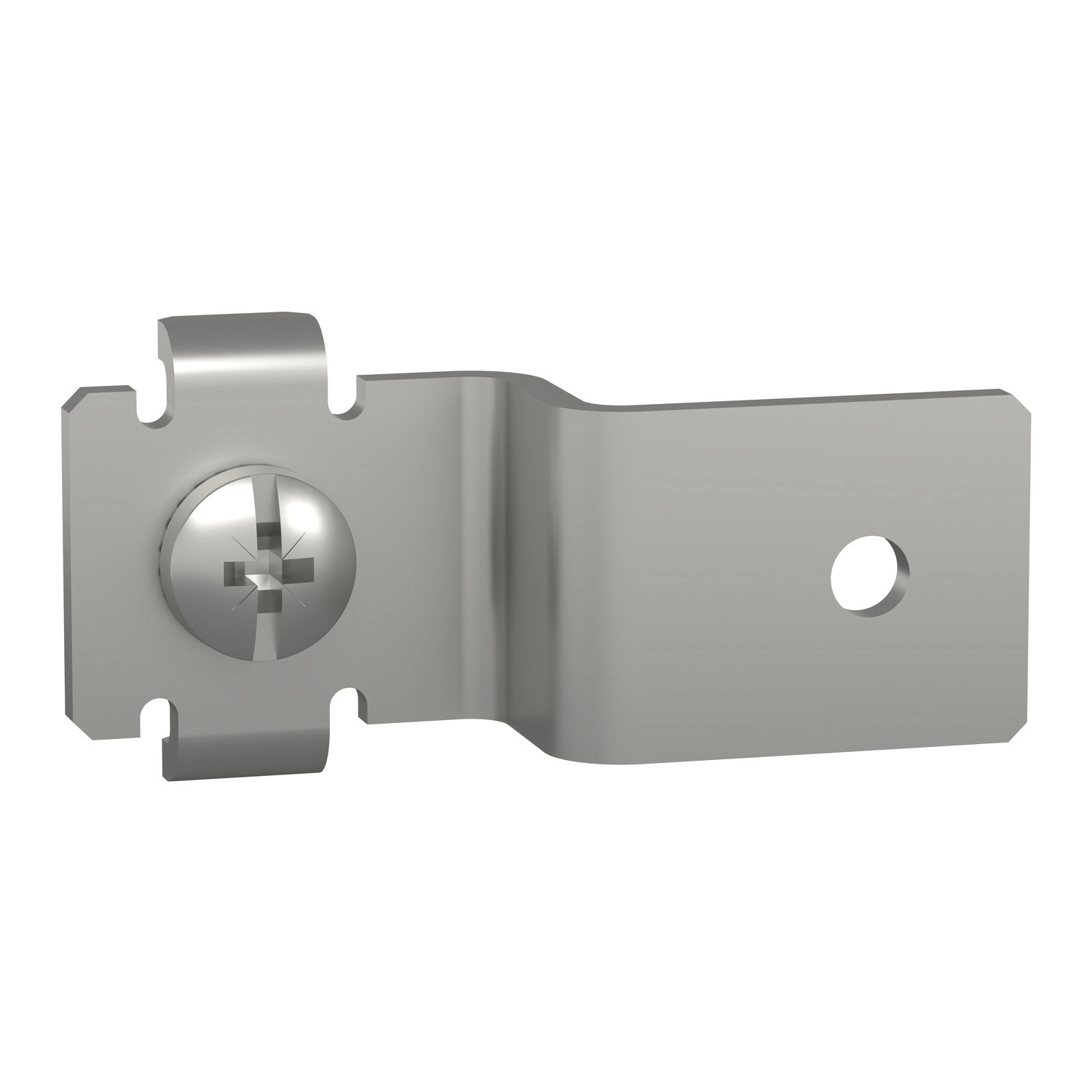

A Schneider Electric PrismaSeT G sorozatához tartozó LVS04206 cikkszámú földelősín-tartó konzol speciális rögzítőelem, mely kifejezetten a PrismaSeT G elosztószekrényekhez és vezetékcsatornákhoz lett tervezve. Ez a kompakt, mindössze 15 mm magas támasztóelem lehetővé teszi a földelő vezetősín függőleges szerelését az elosztószekrény funkcionális oszlopaira.
A termék két darab rögzítőkonzolt tartalmaz szett kiszerelésben, melyek természetes, kezeletlen színben készültek. Kialakításuk lehetővé teszi a gyors és megbízható földelősín-csatlakoztatást csavaros rögzítéssel. A konzolok kis méretük ellenére kiváló mechanikai stabilitást biztosítanak, méretük mindössze 47 mm szélesség, 15 mm magasság és 20 mm mélység. Az LVS04206 kód alatt forgalmazott rögzítőelemek nettó tömege rendkívül csekély, mindössze 0,04 kg.
A PrismaSeT G földelősín-rögzítő univerzális kompatibilitással rendelkezik, mind a padlón álló, mind a falra szerelhető PrismaSeT G elosztószekrényekhez használható. Alkalmazható 600 mm szélességű padlón álló vagy falra szerelhető elosztószekrényekben, valamint 300 mm szélességű vezetékcsatornákban is. A termék csavaros rögzítéssel telepíthető, és kifejezetten a funkcionális oszlopokra történő szereléshez lett kialakítva. A Schneider Electric műszaki rajzán részletes méretezés látható, amely segíti a pontos beépítést: a konzol 47 mm magasságú, elölnézetben 24 mm, oldalnézetben pedig 23 mm mélységű, valamint 2 mm vastagságú.
A Schneider Electric LVS04206 földelősín-konzolok alkalmazása kiemelten fontos a megfelelő földelési rendszerek kialakításához az elosztószekrényekben. A függőleges földelősínek megbízható rögzítését biztosítják, így hozzájárulnak a villamos berendezések biztonságos üzemeltetéséhez. A villamos elosztórendszerek tervezésekor és kivitelezésekor a földelési rendszer megfelelő kialakítása alapvető fontosságú, amelyhez ez a termék kiváló minőségű megoldást kínál.
Schneider Electric PrismaSeT - LVS04206 -2 db rögzítő függőleges földsínhez, mag.=15mm műszaki adatok
Alap adatok
Termékcsalád: PrismaSeT
Termék típusa: PrismaSeT G
Komponens típus: Rögzítőelem
Tartozék kategória: Telepítési tartozék
Kompatibilitás: PrismaSeT PrismaSeT G elosztószekrények
Szekrény-eszköz csatlakozás: Földelősín: függőleges, csavaros rögzítéssel
Kiegészítő adatok
Szerelési mód: Csavaros rögzítéssel
Szerelési felület: Funkcionális oszlopok
Telepítési leírás: Padlón álló szekrény - 600 mm széles, Falra szerelhető szekrény - 600 mm széles, Padlón álló vezetékcsatorna - 300 mm széles, Falra szerelhető vezetékcsatorna - 300 mm széles
Mennyiség szettenként: 2 db
Méretek
Magasság: 15 mm
Szélesség: 47 mm
Mélység: 20 mm
Szín: Natúr
Nettó tömeg: 0,04 kg
