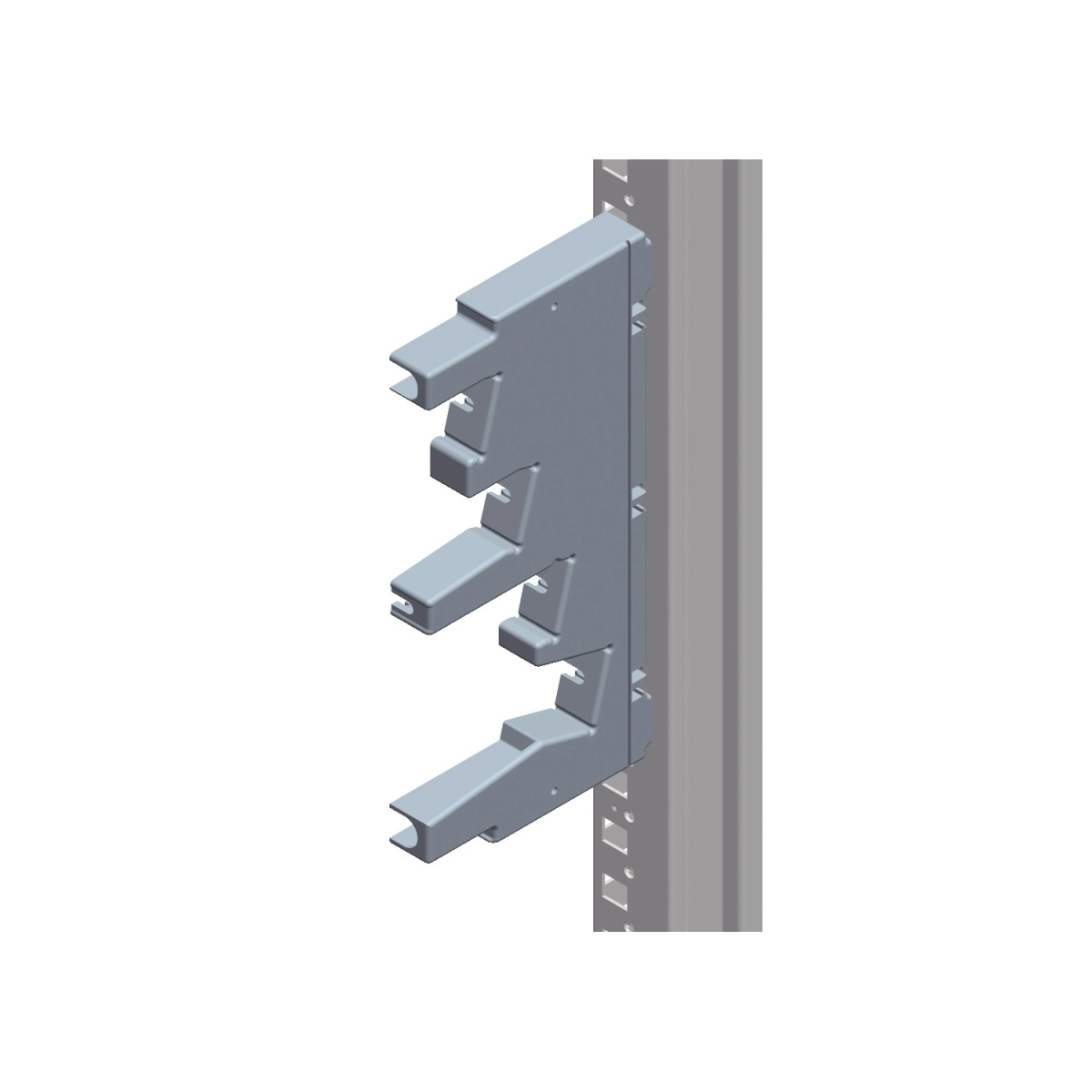

Schneider Electric PrismaSeT - LVS04192 - Síntartó lépcsős sínhez csatornában
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az LVS04192 síntartó kiválóan alkalmazható különböző sínkeresztmetszetekhez, így rugalmas megoldást nyújt az eltérő terhelési igényekhez. A termék támogatja a 15x5 mm keresztmetszetű síneket 160 A áramerősségig, a 20x5 mm keresztmetszetű síneket 250 A-ig, a 32x5 mm keresztmetszetű síneket 400 A-ig, valamint a 32x8 mm keresztmetszetű síneket 630 A-ig. Ez a sokoldalúság lehetővé teszi, hogy a villamos tervezők és kivitelezők optimálisan méretezzék a rendszert a konkrét alkalmazási követelményeknek megfelelően.
A termék kiemelkedő rövidzárlati teljesítménnyel rendelkezik, amely kritikus fontosságú a mai ipari és kereskedelmi elektromos rendszerekben. A síntartók közötti távolság és a terhelés függvényében akár 10 kA (1 s) zárlati áramot is képes elviselni 160 A névleges áramerősségnél 450 mm síntartók közötti távolság esetén, míg 630 A névleges áramerősségnél és 300 mm síntartó távolságnál a rövidzárlati árambírása eléri a 25 kA (1 s) értéket is. Ez a magas rövidzárlati teljesítmény biztosítja a rendszer biztonságos működését még szélsőséges körülmények között is. A termék 25 kA (0,6 s) zárlati áramot is kibír 400 A áramerősség mellett 300 mm támasztási távolság esetén, ami jól mutatja a termék robosztus kialakítását és megbízhatóságát.
A Schneider Electric PrismaSeT - LVS04192 síntartó telepítése rugalmas, hiszen alkalmas mind álló kábelcsatornához (300 mm szélességű), mind falra szerelt kábelcsatornához (szintén 300 mm szélességű). A termék az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően készült, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a minőségét és biztonságos működését. A síntartók fizikai méretei a műszaki dokumentációban részletesen megtalálhatók, a hozzávetőleges méreteket a termékadatlap rajza is tartalmazza: 235 mm szélesség, 115 mm magasság és 20 mm mélység. Ez a kompakt kialakítás lehetővé teszi a hatékony helykihasználást az elektromos szekrényekben.
Schneider Electric PrismaSeT - LVS04192 -Síntartó lépcsős sínhez csatornában műszaki adatok
Általános adatok
Termékcsalád: Linergy
Termék típusa: Síntartó
Terméknév: Linergy BS
Kompatibilitás: Linergy BS sínek, PrismaSeT G elosztószekrények
Alkalmazási jellemzők
Csatlakoztatási mód: Linergy BS oldalsó sín
Telepítési lehetőségek: Álló kábelcsatorna - 300 mm széles, Falra szerelt kábelcsatorna - 300 mm széles
Elektromos jellemzők
Megengedett áramerősség:
- 160 A - sínkeresztmetszet: 15 x 5 mm
- 250 A - sínkeresztmetszet: 20 x 5 mm
- 400 A - sínkeresztmetszet: 32 x 5 mm
- 630 A - sínkeresztmetszet: 32 x 8 mm
Rövidzárlati árambírás:
- 10 kA (1 s) 160 A-nél, 450 mm támasztási távolság esetén
- 20 kA (1 s) 400 A-nél, 300 mm támasztási távolság esetén
- 13 kA (1 s) 250 A-nél, 450 mm támasztási távolság esetén
- 15 kA (1 s) 400 A-nél, 450 mm támasztási távolság esetén
- 15 kA (1 s) 630 A-nél, 450 mm támasztási távolság esetén
- 20 kA (1 s) 630 A-nél, 300 mm támasztási távolság esetén
- 25 kA (0,6 s) 400 A-nél, 300 mm támasztási távolság esetén
- 25 kA (1 s) 630 A-nél, 300 mm támasztási távolság esetén
Fizikai jellemzők
Kiszerelés: 1 darab
Nettó tömeg: 0,2 kg
Megfelelőségek
Szabványok: IEC 61439-1, IEC 61439-2
Tanúsítványok: ASTA
Méretek
Szélesség: kb. 235 mm
Magasság: kb. 115 mm
Mélység: kb. 20 mm
