A Schneider Electric Linergy BS hátsó síntartó (LVS04191) egy nélkülözhetetlen komponens az ipari elosztórendszerek kiépítéséhez, különösen a PrismaSeT P és G szekrényrendszerekben. Ez a prémium minőségű síntartó megoldás kifejezetten a Linergy BS hátsó gyűjtősínek rögzítésére lett kifejlesztve, biztosítva a megbízható és biztonságos elektromos csatlakozást.
A Linergy termékcsalád részeként ez a síntartó maximális kompatibilitást nyújt a Schneider Electric rendszereivel, beleértve a PrismaSeT P és PrismaSeT G tokozatokat. Rugalmas telepítési lehetőségeket kínál különböző méretű szekrényekhez, legyen szó akár 600 mm vagy 850 mm szélességű szabadon álló szekrényekről, fali szekrényekről vagy bővítőegységekről. Különösen előnyös 650 mm szélességű kapcsolószekrényekhez történő telepítésnél.
Ez a síntartó különböző áramterhelhetőségi szintekkel rendelkezik a használt gyűjtősín keresztmetszetétől függően. A 15 x 5 mm keresztmetszetű sínek esetében 160 A, a 20 x 5 mm keresztmetszetű síneknél 250 A, míg a 32 x 5 mm keresztmetszetű síneknél akár 400 A terhelhetőséget is biztosít. A termék kiemelkedő rövidzárlati szilárdságot nyújt: a támasztók közötti távolságtól függően 10-25 kA (1 másodperc) értékekkel rendelkezik. Konkrétan 225 mm támasztási távolság mellett 400 A áramerősségnél akár 25 kA rövidzárlati szilárdságot is garantál, míg 450 mm támasztási távolság esetén 160 A-nél 10 kA, 250 A-nél pedig 15 kA a rövidzárlati szilárdság.

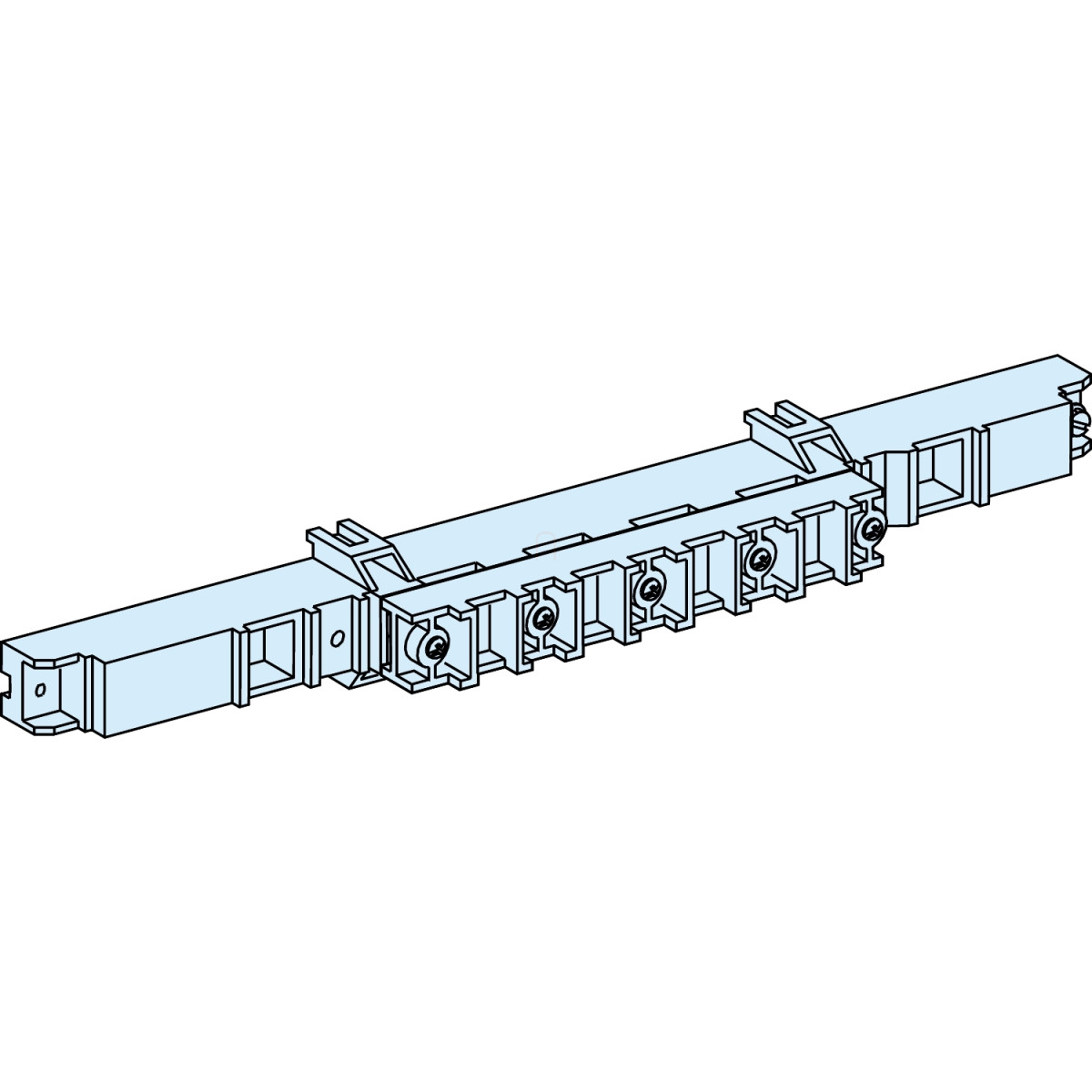

A síntartó konstrukciója megfelel a szigorú nemzetközi szabványoknak, így az IEC 61439-1 és IEC 61439-2 előírásoknak, valamint rendelkezik ASTA terméktanúsítvánnyal. Ezek a megfelelőségek biztosítják, hogy a termék megfeleljen a legmagasabb biztonsági és minőségi követelményeknek az ipari elektromos elosztórendszerek területén. Az LVS04191 cikkszámú Schneider Electric síntartó egy darabos kiszerelésben kapható, nettó súlya mindössze 0,24 kg, ami a könnyű kezelhetőséget és telepítést segíti elő. A termék kompakt méretei (kb. 464 mm hosszú, 39 mm magas és 31 mm széles a műszaki illusztráció alapján) lehetővé teszik a hatékony helykihasználást a kapcsolószekrényekben.
Schneider Electric PrismaSeT - LVS04191 -Hátsó síntartó műszaki adatok
Általános termékadatok
Termékcsalád: Linergy
Terméktípus: Síntartó
Terméknév: Linergy BS
Kompatibilitás: Linergy BS sín, PrismaSeT P és PrismaSeT G szekrények
Telepítési adatok
Csatlakoztatás: Linergy BS hátsó gyűjtősín
Telepítési lehetőségek: 650 mm széles kapcsolószekrény, 600 mm széles fali szekrény, 600 mm széles szabadon álló szekrény, 850 mm széles szabadon álló szekrény, 600 mm széles bővítő szekrény
Villamos jellemzők
Megengedett áramerősség:
160 A - síntartó keresztmetszet: 15 x 5 mm
250 A - síntartó keresztmetszet: 20 x 5 mm
400 A - síntartó keresztmetszet: 32 x 5 mm
Rövidzárlati szilárdság (Icw):
10 kA (1 s) - 160 A - 450 mm támasztási távolság esetén
15 kA (1 s) - 250 A - 450 mm támasztási távolság esetén
20 kA (1 s) - 400 A - 300 mm támasztási távolság esetén
25 kA (1 s) - 400 A - 225 mm támasztási távolság esetén
Fizikai jellemzők
Kiszerelés: 1 darab
Nettó súly: 0,24 kg
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Tanúsítványok: ASTA
