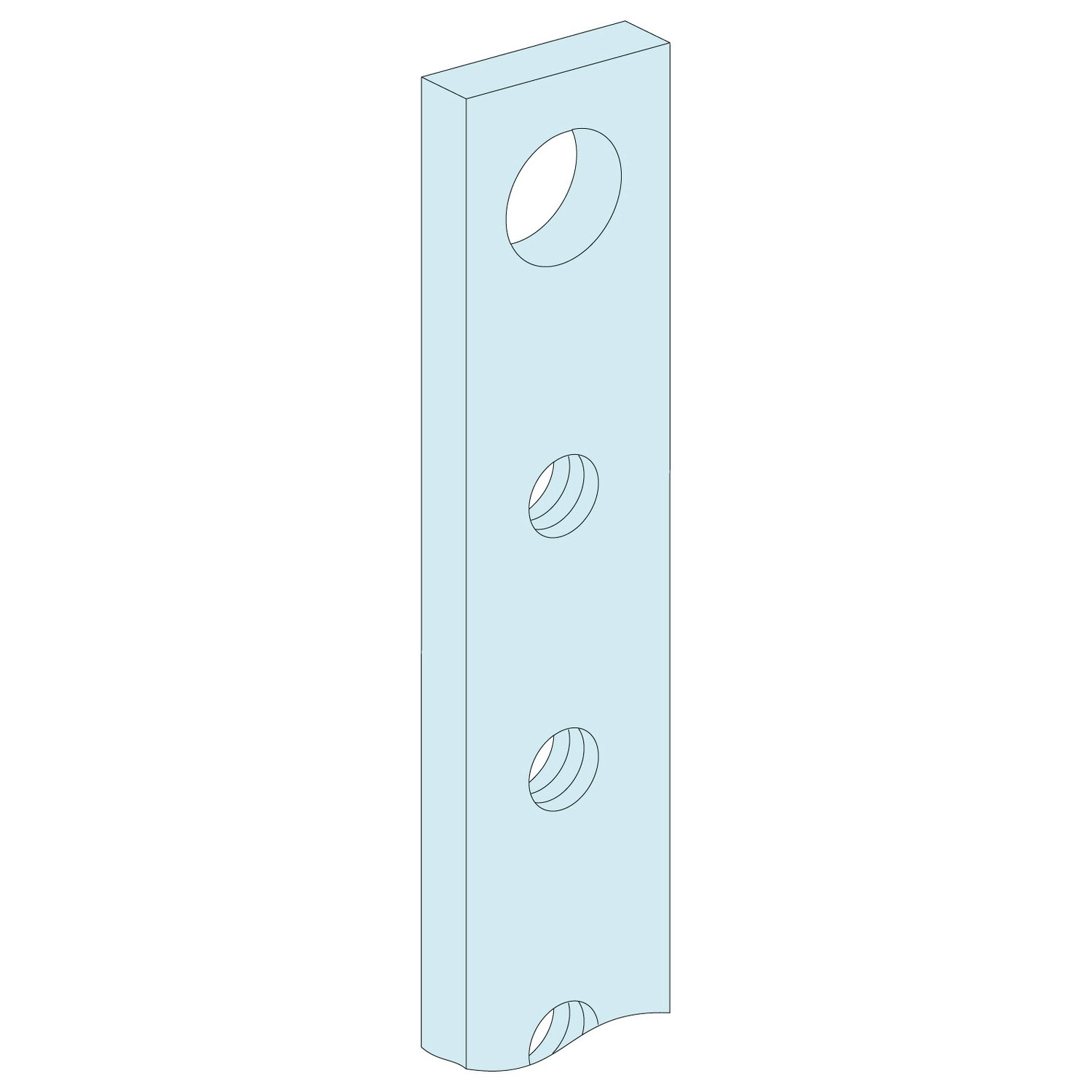

A Schneider Electric Linergy BS típusú buszbarra egy professzionális ipari villamos alkatrész, amely kifejezetten a PrismaSeT termékcsaládokhoz lett tervezve. Ez a konkrét LVS04173 cikkszámú termék négy darab menetes, függőlegesen szerelhető, lapos sínszalagból álló készlet, amely 400A névleges üzemi áramra lett méretezve.
A Linergy BS buszbarra rendszer tökéletesen kompatibilis a PrismaSeT G és PrismaSeT P elosztószekrényekkel, így ideális választás a professzionális villanyszerelési és ipari energiaelosztási rendszerekhez. A sínszalagok keresztmetszete 32 x 5 mm, hosszúságuk pedig 1400 mm, ami megfelelő rugalmasságot biztosít különböző méretű elosztószekrényekben való alkalmazáskor. A rendszer függőleges telepítési iránnyal rendelkezik, hátsó üzemi pozícióval. A buszbarra kompatibilis a 650 mm szélességű szekrényekkel, 600 mm szélességű padlón álló vagy falra szerelhető elosztószekrényekkel, valamint 300 mm szélességű padlón álló vagy falra szerelt csatornákkal.
A Linergy BS LVS04173 nagy teljesítményű áramvezető képességgel rendelkezik, amit a 400A névleges üzemi áramérték (35°C-on mérve) bizonyít. Kiemelkedő rövidzárlati ellenállással büszkélkedhet: 20 kA 1 másodpercig 4 tartón, valamint 55 kA névleges csúcs zárlati árammal. A termék M6-os menetes furatokkal van ellátva a csatlakozások kialakításához, amelyek 25 mm-es kiosztással követik egymást a sín teljes hosszában, így sokféle eszköz rugalmas csatlakoztatását teszik lehetővé.
A Schneider Electric Linergy BS LVS04173 buszbarra természetes színű, így jól illeszkedik az elosztószekrények belső kialakításához. A gyártási minőséget és megbízhatóságot az IEC 61439-1 és IEC 61439-2 szabványoknak való megfelelés, valamint az ASTA tanúsítvány garantálja. A sínrendszer precíz méretezése és kivitelezése biztosítja, hogy megfeleljen a legnehezebb ipari körülményeknek is. A termék ideális választás villamos kivitelezőknek, ipari létesítmények karbantartóinak és energiaelosztó rendszerek tervezőinek egyaránt, akik megbízható, szabványos és nagy teljesítményű áramvezető síneket keresnek.
Schneider Electric PrismaSeT - LVS04173 -4 db sín menetes lyuk. 400A hossz=1400 műszaki adatok
Termék információk
Terméktípus: Buszbarra
Terméknév: Linergy BS
Termékcsalád: Linergy
Cikkszám: LVS04173
Fizikai jellemzők
Leírás: 4 darab menetes lapos sínszalag
Hosszúság: 1400 mm
Keresztmetszet: 32 x 5 mm
Szélesség: 32 mm
Mélység/Vastagság: 5 mm
Szín: Természetes
Elektromos jellemzők
Névleges üzemi áram [Ie]: 400 A 35 °C-on
Névleges rövid idejű zárlati áram [Icw]: 20 kA (1 másodperc) 4 tartó esetén
Névleges csúcs zárlati áram [Ipk]: 55 kA
Telepítési adatok
Telepítési irány: Függőleges, üzemi pozíció: hátsó
Telepítési lehetőségek:
- Szekrény - szélesség 650 mm
- Padlón álló elosztószekrény - szélesség 600 mm
- Falra szerelt elosztószekrény - szélesség 600 mm
- Padlón álló csatorna - szélesség 300 mm
- Falra szerelt csatorna - szélesség 300 mm
Csatlakozás
Buszbarra csatlakozás típusa: M6 menetes furat
Csatlakozási távolság: 25 mm-enként
Kompatibilitás
Kompatibilis termékcsaládok:
- PrismaSeT G elosztószekrény
- PrismaSeT P elosztószekrény
Tanúsítványok és szabványok
Szabványok: IEC 61439-1, IEC 61439-2
Termék tanúsítványok: ASTA
