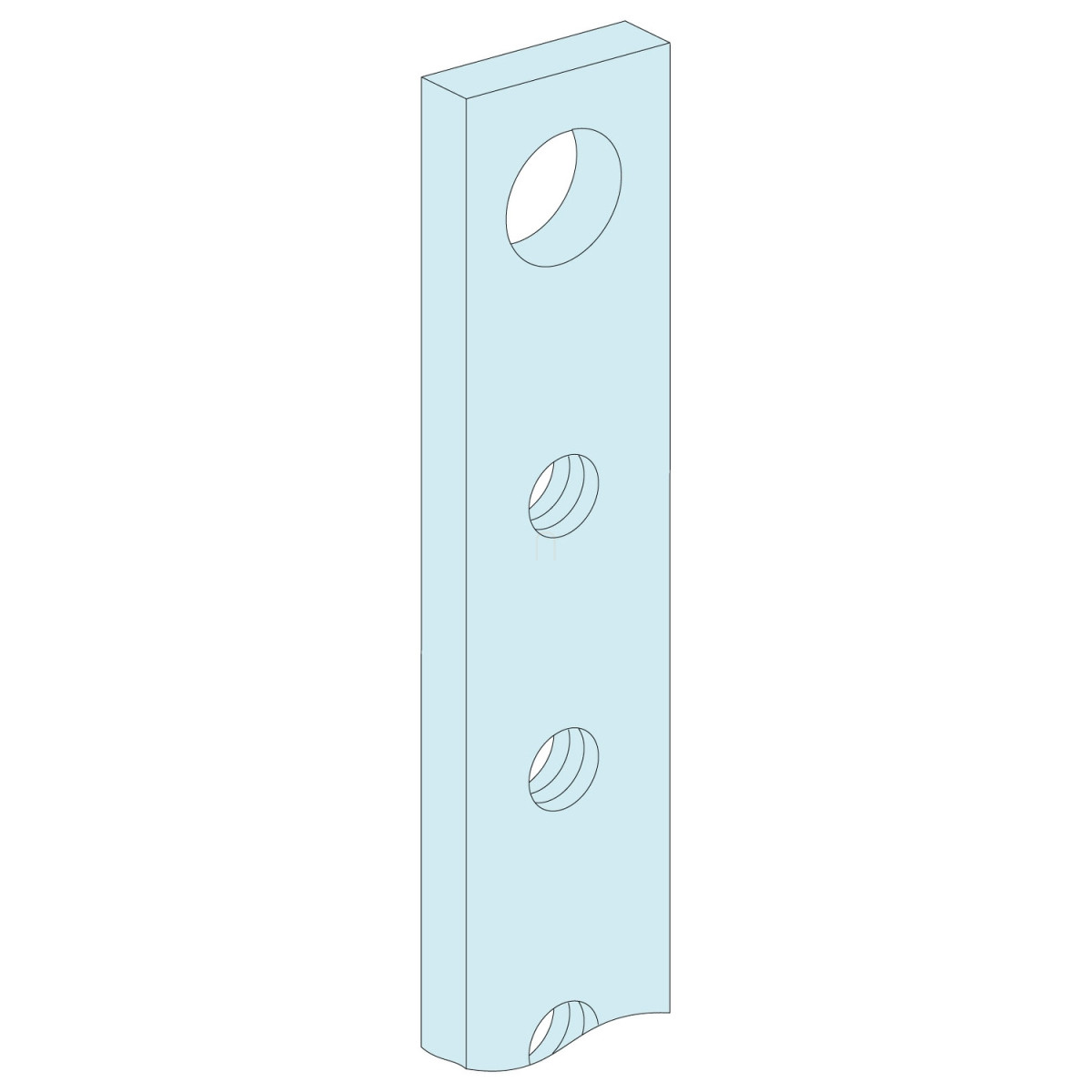

A Schneider Electric Linergy BS termékcsalád LVS04162 típusú, menetes lyukakkal ellátott sínjei kiváló megoldást jelentenek a professzionális villamos elosztószekrények kialakításához. Ez a termékkészlet 4 darab menetes lyukakkal ellátott, vertikálisan szerelhető, lapos sínből áll, amelyek 20x5 mm-es keresztmetszettel és 1000 mm-es hosszal rendelkeznek, valamint 250A névleges üzemi árammal bírnak.
A Linergy BS sínek kifejezetten a PrismaSeT G és PrismaSeT P elosztószekrényekhez lettek tervezve, így tökéletes kompatibilitást biztosítanak ezekkel a rendszerekkel. A sínek vertikális elhelyezéssel, hátsó pozícióban szerelhetők, és többféle szekrénytípushoz alkalmazhatók: 650 mm szélességű fülkékhez, 600 mm szélességű padlón álló vagy falra szerelt szekrényekhez, valamint 300 mm szélességű padlón álló vagy falra szerelt kábelcsatornákhoz. A sokoldalú felhasználási lehetőségek széles körű alkalmazást tesznek lehetővé ipari és kereskedelmi környezetben egyaránt.
Műszaki szempontból az LVS04162 sínek kiemelkedő teljesítményt nyújtanak: 250A névleges üzemi áram 35°C környezeti hőmérsékleten, 13 kA névleges rövid ideig tartó zárlati áram (1 másodpercig, 2 tartónál), valamint 40 kA névleges csúcs zárlati áram. A sínek 20x5 mm-es keresztmetszettel, 1000 mm-es hosszúsággal, 20 mm-es szélességgel és 5 mm-es mélységgel rendelkeznek. A termék természetes színű, és M6-os menetes furatokkal van ellátva, amelyek 25 mm-es kiosztással követik egymást, lehetővé téve a rugalmas csatlakoztatást. A sínek megfelelnek az IEC 61439-1 és IEC 61439-2 szabványoknak, és ASTA tanúsítvánnyal rendelkeznek, így teljes mértékben megfelelnek a legmagasabb biztonsági és minőségi követelményeknek.
A Schneider Electric LVS04162 Linergy BS sínek ideálisak villamossági szakemberek, kivitelezők és ipari létesítmények számára, ahol megbízható, szabványos és professzionális elosztórendszer kialakítására van szükség. A termék könnyen szerelhető, tartós kivitelű, és hosszú távú megbízhatóságot biztosít az elektromos rendszerekben.
Schneider Electric PrismaSeT - LVS04162 -4 db sín menetes lyuk. 250A hossz=1000 műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméktípus: Busbar (sín)
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT G szekrény, PrismaSeT P szekrény
Sín leírása: Lapos sín
Mennyiség készletenként: 4 db
Telepítési jellemzők
Telepítési irány: Vertikális, működési helyzet: hátsó
Telepítési lehetőségek:
- Fülke - szélesség 650 mm
- Padlón álló szekrény - szélesség 600 mm
- Falra szerelt szekrény - szélesség 600 mm
- Padlón álló csatorna - szélesség 300 mm
- Falra szerelt csatorna - szélesség 300 mm
Elektromos jellemzők
Névleges üzemi áram [Ie]: 250 A 35 °C-on
Névleges rövid idejű zárlati áram [Icw]: 13 kA (1 s) 2 tartónál
Névleges csúcs zárlati áram [Ipk]: 40 kA
Fizikai jellemzők
Sín keresztmetszete: 20 x 5 mm
Hosszúság: 1000 mm
Szélesség: 20 mm
Mélység: 5 mm
Nettó súly: 3,52 kg
Szín: Természetes
Csatlakozás
Sín csatlakozási típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
