A Schneider Electric Linergy BS sínek a PrismaSeT elosztórendszerek megbízható áramvezetési megoldását biztosítják. Az LVS04161 cikkszámú termék 4 darab menetes sínt tartalmaz, amelyek kifejezetten vertikális beépítésre lettek tervezve. Ez a 160 amper névleges üzemi áramerősségű (35 °C-on) síncsoport tökéletes választás mind falra szerelhető, mind padlón álló elosztószekrényekhez.

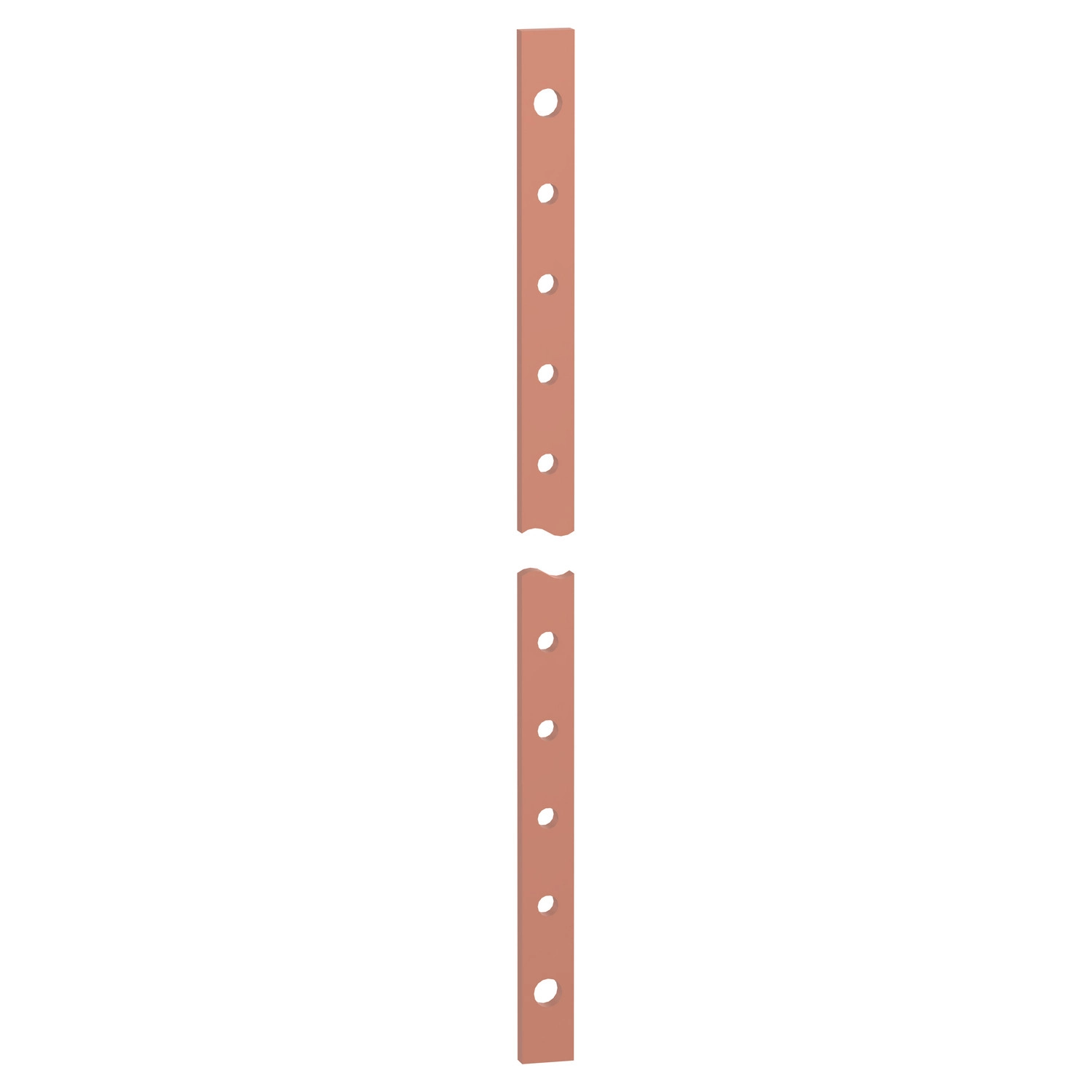

A Linergy BS sínek lapos kivitelben, 15 x 5 mm keresztmetszettel és 1000 mm hosszúsággal rendelkeznek. Műszaki szempontból kiemelkedő a 10 kA-es névleges rövid idejű zárlati áram (1 másodpercig, 2 tartóval) és a 30 kA-es névleges csúcs zárlati áram teherbírás. A sínek natúr színűek, és M6-os menetes furatokkal vannak ellátva a csatlakoztatáshoz, 25 mm-es csatlakozási osztással.
A Linergy BS sínek rendkívül sokoldalúan használhatók különböző méretű PrismaSeT rendszerekben. Alkalmazhatók 300, 600 és 650 mm szélességű szekrényekhez is, függetlenül attól, hogy falra szerelt vagy padlón álló kivitelről van szó. A sínek megfelelnek a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkeznek ASTA tanúsítvánnyal, ami garantálja a minőséget és a megbízhatóságot.
Az LVS04161 cikkszámú Schneider Electric Linergy BS sínek ideálisak villanyszerelőknek, kapcsolószekrény-gyártóknak és ipari létesítmények karbantartóinak, akik megbízható, szabványos és könnyen szerelhető áramvezető megoldást keresnek. A vertikális elhelyezés és a hátsó szerelési pozíció rugalmasságot biztosít a különböző alkalmazási területeken, míg a lapos sín kialakítás optimális helykihasználást tesz lehetővé.
Schneider Electric PrismaSeT - LVS04161 -4 db sín menetes lyuk. 160A hossz=1000 műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Busbar (Áramvezető sín)
Termék neve: Linergy BS
Kompatibilitás: PrismaSeT G és PrismaSeT P elosztószekrények
Sín leírása: Lapos kivitel
Mennyiség csomagban: 4 db
Telepítési adatok
Telepítési irány: Vertikális, működési pozíció: hátsó
Telepítési lehetőségek:
- Kapcsolószekrény - 650 mm széles
- Padlón álló elosztó - 600 mm széles
- Falra szerelt elosztó - 600 mm széles
- Padlón álló elosztó - 300 mm széles
- Falra szerelt elosztó - 300 mm széles
Műszaki paraméterek
Névleges üzemi áram [Ie]: 160 A 35 °C-on
Névleges rövid idejű zárlati áram [Icw]: 10 kA (1 s) 2 tartóval
Névleges csúcs zárlati áram [Ipk]: 30 kA
Sín keresztmetszete: 15 x 5 mm
Hosszúság: 1000 mm
Szélesség: 15 mm
Mélység/vastagság: 5 mm
Szín: Natúr
Sín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
