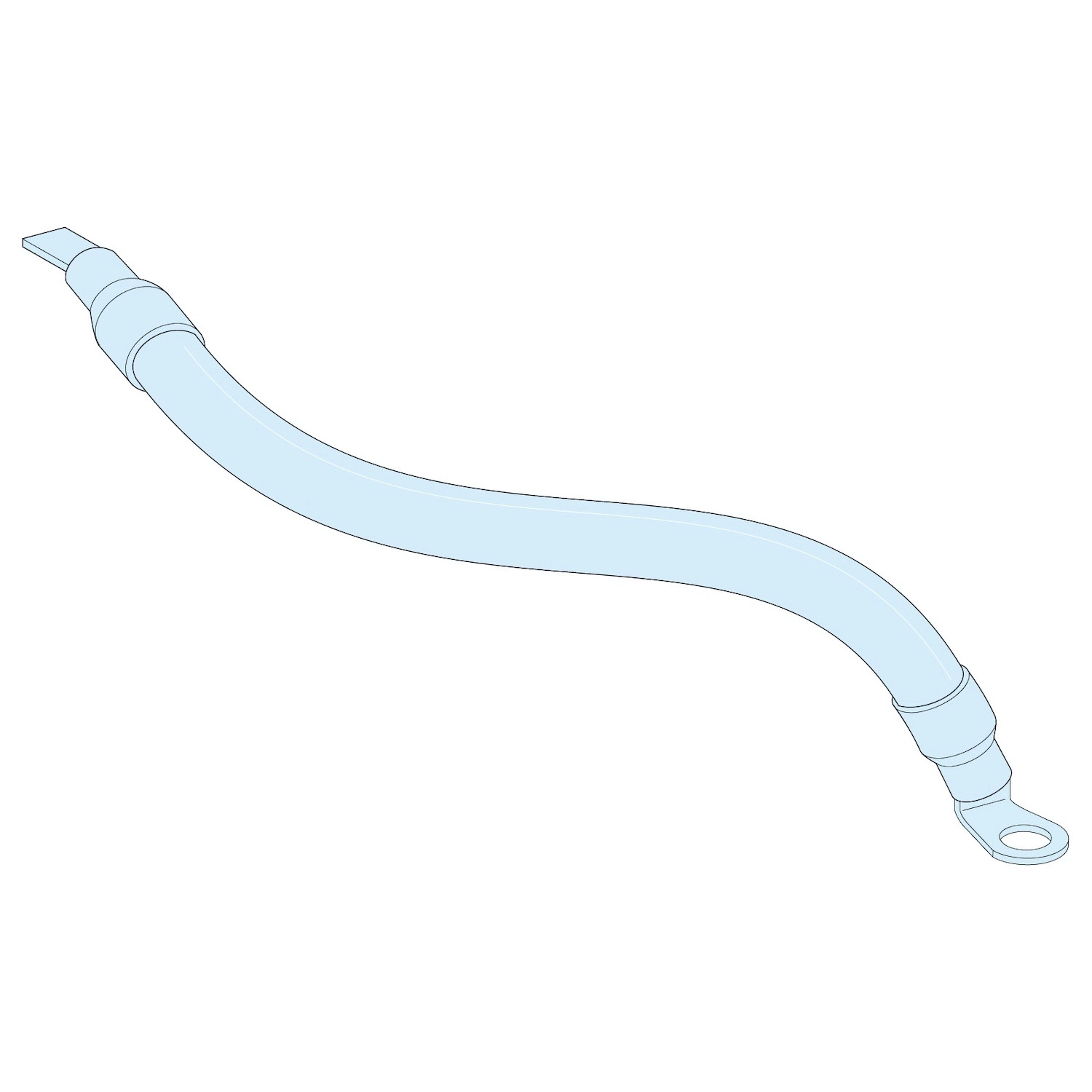

A Schneider Electric PrismaSeT - LVS04146 egy professzionális csatlakozórendszer, amely tökéletes megoldást kínál ipari és kereskedelmi villamos elosztórendszerek kiépítéséhez. Ez a 4 darabos készlet speciálisan az INS-INV160, NG125 és NG160 típusú készülékekhez lett kifejlesztve, biztosítva a megbízható és biztonságos elektromos kapcsolatot 160A terhelhetőséggel.
A Linergy termékcsalád részeként a PrismaSeT csatlakozó a Linergy BW sínrendszerrel való kompatibilitást biztosítja, amely iparági sztenderd a Schneider Electric minőségi elosztórendszereinél. A 4 pólusú kivitel minden fázis és a nullavezető megfelelő csatlakoztatását teszi lehetővé, miközben a termék 250 mm-es hosszúsága ideális méretet biztosít a különböző szélességű elosztószekrényekbe való beépítéshez. A csatlakozó rendszer kompatibilis a 600 mm, 850 mm szélességű padlón álló szekrényekkel, 600 mm szélességű fali szekrényekkel, valamint 550 mm szélességű csomagszekrényekkel és 600 mm szélességű kapcsolószekrényekkel.
A Schneider Electric LVS04146 csatlakozókészlet különleges jellemzője a 45² mm-es sarucsatlakozó, amely optimális elektromos vezetést biztosít. A termék réz és műanyag kombinációjából készül, fekete (RAL 9005) és réz színben, ami nemcsak esztétikus megjelenést, de kiváló vezetőképességet is biztosít. A csatlakozórendszer szabványos megfelelősége (IEC 61439-1 és IEC 61439-2 szekrényen belüli alkalmazásra) és ASTA minősítése garantálja a biztonságos működést még nagy terhelés mellett is. A Linergy BS sínrendszerrel való kompatibilitás tovább növeli a felhasználási területek körét.
A LVS04146 csatlakozókészlet mindössze 0,6 kg nettó tömegével könnyen kezelhető a telepítés során, miközben robusztus kialakítása hosszú élettartamot garantál ipari környezetben is. A termék méretei lehetővé teszik a pontos illeszkedést a PrismaSeT G és PrismaSeT P elosztószekrényekbe, illetve a Linergy BW sínes rendszerekbe. A szett 4 darabos kiszerelése biztosítja, hogy minden fázishoz és a nullavezetőhöz megfelelő csatlakozó álljon rendelkezésre. Az LVS04146 cikkszámú termék a Schneider Electric villamos kapcsolószekrény-rendszerek integráns részét képezi, és a szakemberek számára megbízható megoldást jelent a nagyteljesítményű elektromos elosztórendszerek kiépítése során.
Schneider Electric PrismaSeT - LVS04146 -4 db csatlakozás 160A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Csatlakozás
Terméknév: Linergy BW
Kompatibilis szekrények: PrismaSeT G, PrismaSeT P
Kompatibilis sínrendszer: Linergy BW
Szállított felszerelés: Csatlakozással
Szabványok: IEC 61439-1, IEC 61439-2 (szekrényen belüli)
Termék tanúsítványok: ASTA
Kiegészítő jellemzők
Szekrény-készülék csatlakozás: Linergy BS sínrendszer
Pólusok: 4P
Telepítési leírás:
- Padlón álló szekrény - 600 mm szélesség
- Fali szekrény - 600 mm szélesség
- Padlón álló szekrény - 850 mm szélesség
- Csomagszekrény - 550 mm szélesség
- Kapcsolószekrény - 600 mm szélesség
Telepíthető készülékek:
- Multi9: NG125
- ComPact: NG160
- ComPact: INS160
Névleges üzemi áram [Ie]: 160 A
Anyag: Réz, Műanyag
Szín: Réz, Fekete (RAL 9005)
Hosszúság: 250 mm
Nettó tömeg: 0,6 kg
Mennyiség készletenként: 4 db
Méretek
Az adatlapon szereplő technikai illusztráció szerint a termék fő méretei:
- Hosszúság: 105,4 mm
- Szélesség: különböző pontokon 14,8 mm és 20 mm
